Купить Fluke Networks DTX-1800 — сертификационный анализатор высокочастотных кабельных систем
Fluke Networks DTX-1800 — профессиональный кабельный анализатор для сертификации медных структурированных кабельных систем. Прибор предназначен для измерения электрических параметров витой пары и определения соответствия кабельных линий нормативным требованиям. В отличие от простого тестера, проверяющего только правильность соединения жил, DTX-1800 анализирует затухание, перекрестные помехи, возвратные потери, задержку распространения и другие высокочастотные характеристики. Модель относится к предыдущему поколению сертификационного оборудования Fluke Networks. Она поддерживает испытания линий категорий Cat 5e, Cat 6, Cat 6A и соответствующих классов ISO/IEC. Расширенная запись частотных характеристик может выполняться до 900 МГц при предусмотренном программном обеспечении.
Технические характеристики
Основные параметры DTX-1800:
- производитель — Fluke Networks,
- серия — DTX CableAnalyzer,
- модель — DTX-1800,
- категория — сертификационный кабельный анализатор,
- тип измеряемого кабеля — медная симметричная витая пара,
- расширенная частота записи — до 900 МГц,
- условие расширенного режима — соответствующая версия программного обеспечения,
- программная обработка — LinkWare.
Особенности конструкции

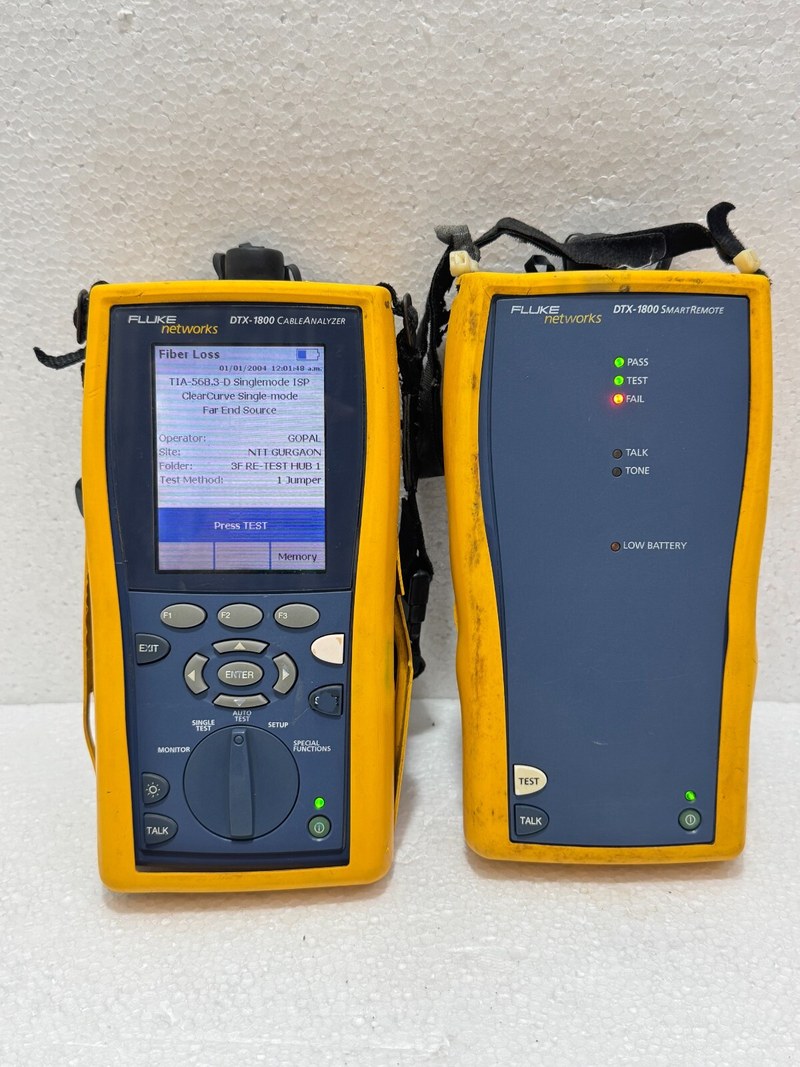

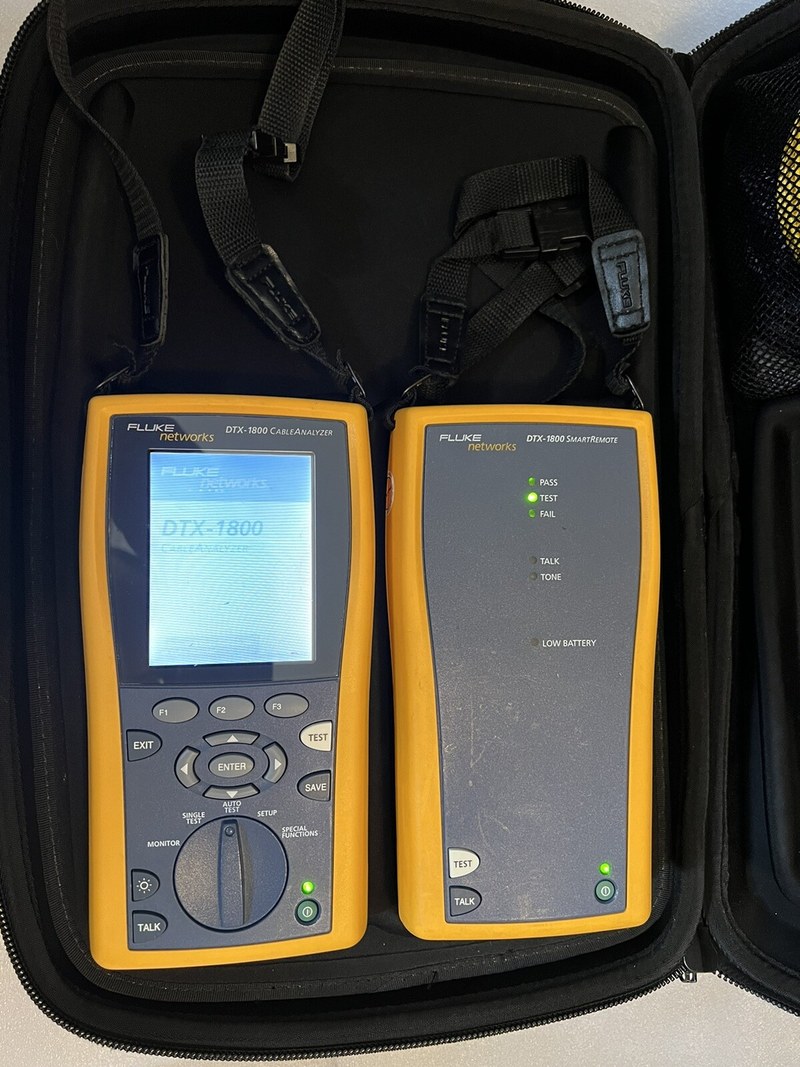

Анализатор состоит из основного измерительного блока, удаленного устройства, соединительных адаптеров и высокочастотной измерительной электроники. Для сертификации кабельная линия подключается между основным и удаленным блоками. Измерительные генераторы формируют сигналы на отдельных парах, а приемные системы регистрируют их прохождение и взаимное влияние. Вносимые потери характеризуют уменьшение мощности сигнала при распространении по кабелю. С увеличением частоты они обычно возрастают вследствие свойств проводников и диэлектрических материалов. Перекрестные помехи NEXT возникают из-за электромагнитной связи между отдельными парами. Их уровень зависит от геометрии скрутки, состояния изоляции и качества соединений. Возвратные потери связаны с отражением сигналов на неоднородностях волнового сопротивления. Такие неоднородности могут появляться при повреждении кабеля, чрезмерном расплетении пар или использовании неподходящих соединителей. Прибор сравнивает результаты измерений с пределами выбранного стандарта. Если один из нормируемых параметров не соответствует установленному уровню, линия не получает положительный результат сертификации. Необходимо различать частотную полосу расширенной записи и нормативную полосу конкретной категории. Например, испытание Cat 6A выполняется по соответствующим установленным пределам, а сохранение дополнительных данных до 900 МГц не означает автоматического расширения самой категории. При анализе линии важно правильно выбирать схему Permanent Link или Channel. Первая относится к стационарной части кабельной инфраструктуры, вторая учитывает соответствующие коммутационные шнуры. Для двух схем применяются разные измерительные адаптеры и нормативные ограничения. Результаты могут передаваться на компьютер и обрабатываться программой LinkWare, предназначенной для формирования измерительных отчетов.
Области применения
DTX-1800 используется при испытаниях:
- структурированные кабельные системы,
- корпоративные Ethernet-сети,
- кабельные линии Cat 6A,
- коммутационные шкафы,
- сетевые розетки,
- патч-панели,
- промышленные информационные сети,
- кабельные магистрали зданий,
- линии 10 Gigabit Ethernet,
- сертификационные проверки витой пары.
Компания «Олниса» осуществляет поставки сетевого измерительного оборудования Fluke Networks, включая доступные анализаторы DTX-1800. Изделие относится к предыдущему поколению, поэтому при заказе необходимо учитывать состояние и комплектность конкретного прибора.
Преимущества
Основные достоинства:
- профессиональная сертификация кабельных линий,
- измерение высокочастотных характеристик,
- поддержка Cat 6A,
- возможность расширенной записи до 900 МГц,
- проверка возвратных потерь,
- анализ перекрестных помех,
- определение задержек распространения,
- поддержка Permanent Link и Channel,
- документирование результатов,
- применимость для корпоративных сетей.
Таким образом, Fluke Networks DTX-1800 — сертификационный кабельный анализатор для исследования медной сетевой инфраструктуры. Его измерительная система позволяет оценивать соответствие линий установленным стандартам передачи данных. Компания «Олниса» поставляет измерительную аппаратуру Fluke Networks для промышленных и телекоммуникационных объектов России.
