Fluke 1587/ET — многофункциональный комплект для диагностики электрических цепей, изоляции и нагрева

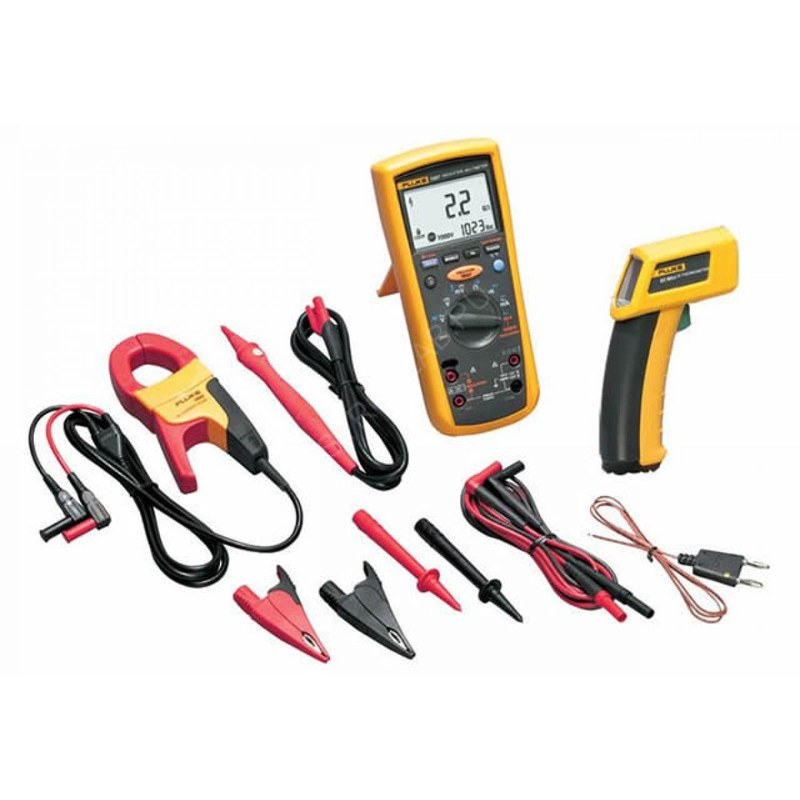

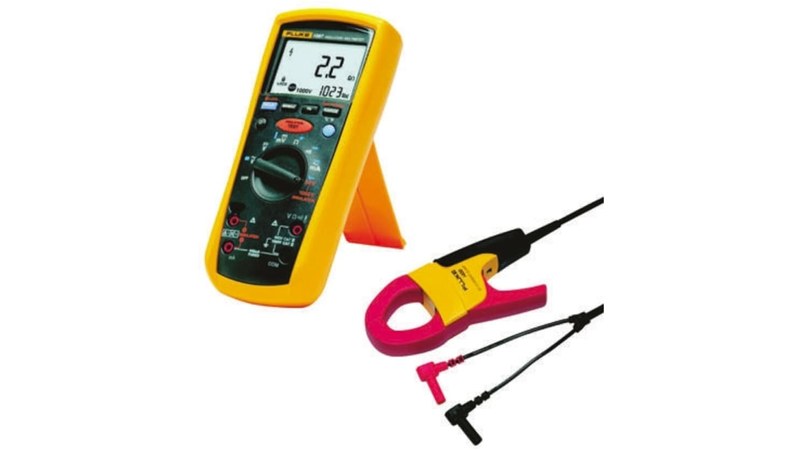

Fluke 1587/ET — профессиональный комплект для поиска неисправностей электрооборудования, объединяющий измеритель сопротивления изоляции, токовые клещи и инфракрасный термометр. Такое сочетание позволяет обследовать электрическую установку с нескольких сторон: определить токовую нагрузку, оценить температурное состояние и проверить изоляцию. Основным измерительным устройством служит Fluke 1587, совмещающий функции цифрового мультиметра и мегаомметра. Дополнительные токовые клещи i400 предназначены для бесконтактного измерения переменного тока, а инфракрасный термометр — для обнаружения температурных отклонений. Комплект применяется при обследовании электродвигателей, распределительных шкафов, кабельных линий и производственных установок. Оригинальный набор имеет артикул 2509646.
Технические характеристики
Основные параметры Fluke 1587/ET:
- производитель — Fluke,
- обозначение комплекта — 1587/ET,
- артикул комплекта — 2509646,
- основной прибор — Fluke 1587,
- дополнительный измеритель — токовые клещи Fluke i400,
- измерение переменного тока клещами i400 — 1–400 А,
- тип обработки переменного сигнала мультиметра — True-RMS,
- категория безопасности мультиметра — CAT III 1000 В и CAT IV 600 В,
- функция низкочастотной фильтрации — предусмотрена,
- температурная диагностика — бесконтактная.
Особенности конструкции
Измеритель Fluke 1587 содержит высоковольтный преобразователь для испытания изоляции, универсальные измерительные входы и электронную систему обработки сигналов. В режиме мегаомметра прибор подает на объект постоянное испытательное напряжение и определяет сопротивление по величине тока утечки. Такой метод полезен для диагностики обмоток электродвигателей, поскольку ухудшение изоляции может происходить постепенно и не всегда сопровождается заметными изменениями рабочего тока. При измерении напряжения и других электрических величин прибор выполняет функции цифрового мультиметра. Обработка True-RMS позволяет оценивать действующие значения переменных сигналов в пределах паспортной полосы частот. Клещи i400 используют разъемный магнитопровод. При охвате одного токоведущего проводника переменное магнитное поле индуцирует соответствующий сигнал во вторичной системе датчика. Измерение выполняется без разрыва электрической цепи. Это важно при обследовании работающих электродвигателей и распределительных линий. Инфракрасный термометр дополняет электрическую диагностику температурным контролем. Например, повышенный нагрев клеммного соединения при нормальном токе может указывать на увеличенное контактное сопротивление. Сравнение тока, температуры и состояния изоляции позволяет сформировать более полное представление о техническом состоянии оборудования. Однако каждый метод имеет собственные ограничения. Высоковольтное испытание изоляции проводится только на соответствующим образом обесточенном объекте, а инфракрасное измерение требует учета коэффициента излучения поверхности.
Области применения
Комплект используется при обследовании:
- промышленные электродвигатели,
- силовые распределительные шкафы,
- кабельные линии,
- контакторы и пускатели,
- насосное оборудование,
- производственные преобразователи,
- электрические источники питания,
- токовая нагрузка трехфазных цепей,
- температурные отклонения контактов,
- состояние изоляции электрических машин.
Компания «Олниса» осуществляет поставки измерительных приборов Fluke, включая доступные комплекты 1587/ET. В номенклатуре поставок представлены мультиметры, мегаомметры, токовые клещи и температурные измерители.
Преимущества
Основные достоинства комплекта:
- совмещение нескольких методов диагностики,
- измерение изоляции до 2 ГОм,
- пять уровней испытательного напряжения,
- измерение True-RMS,
- контроль тока до 400 А клещами,
- бесконтактная температурная проверка,
- возможность обследования электродвигателей,
- универсальность для электрических шкафов,
- использование профессиональных измерительных приборов.
Таким образом, Fluke 1587/ET — диагностический комплект для комплексного исследования электрического оборудования. Сочетание мегаомметра, мультиметра, токовых клещей и инфракрасного термометра позволяет контролировать разные параметры одной установки. Компания «Олниса» поставляет измерительное оборудование Fluke для промышленных предприятий России.
