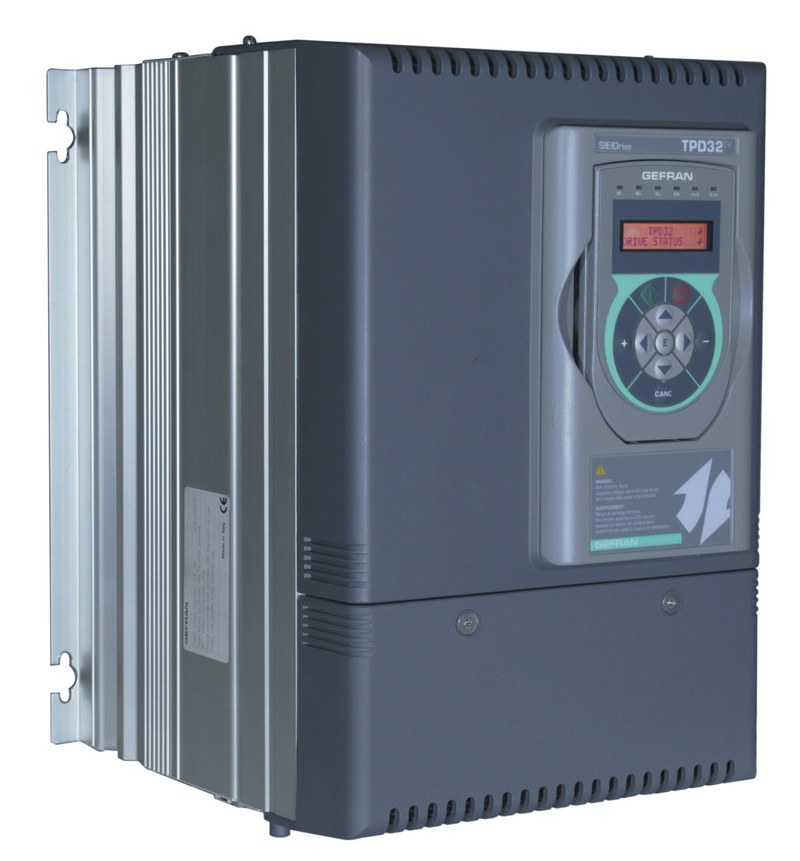

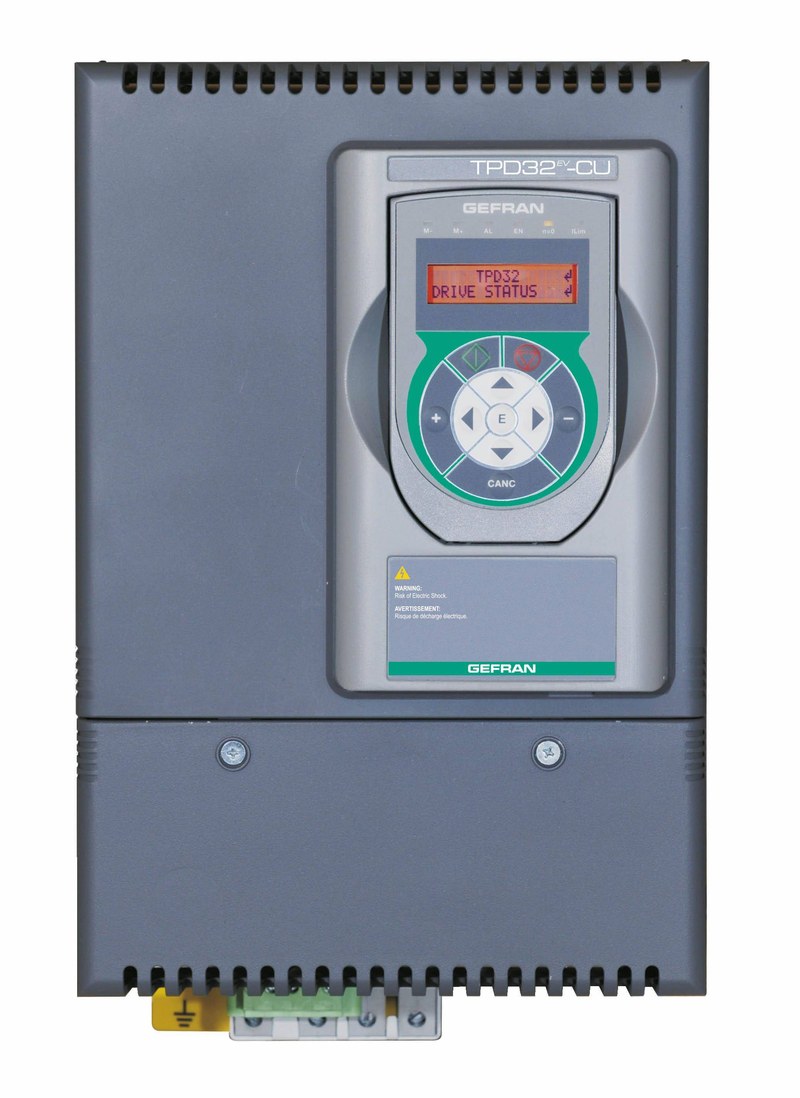

Gefran TPD32 — цифровой преобразователь для регулирования скорости и момента двигателей постоянного тока
Gefran TPD32 — семейство промышленных тиристорных электроприводов, предназначенных для управления двигателями постоянного тока. Оборудование применяется в производственных установках, которым требуется регулирование скорости вращения, момента и направления движения механизма. В отличие от преобразователей частоты для асинхронных двигателей, TPD32 управляет постоянным напряжением якорной цепи электродвигателя. Регулирующее воздействие формируется посредством управляемого выпрямителя на силовых тиристорах. Семейство включает двухквадрантные и четырехквадрантные исполнения. Последние позволяют реализовывать соответствующие режимы реверсирования и рекуперативного торможения при соблюдении ограничений конкретной силовой схемы.
Технические характеристики
Основные параметры семейства Gefran TPD32:
- производитель — Gefran,
- серия — SIEIDrive TPD32,
- категория — цифровой привод двигателя постоянного тока,
- принцип силового преобразования — управляемый тиристорный выпрямитель,
- вариант исполнения — двухквадрантный 2B,
- дополнительный вариант — четырехквадрантный 4B,
- номинальные токи семейства — от 20 А,
- частота питания — 50/60 Гц,
- обратная связь по скорости — тахогенератор,
- интерфейс — RS-485,
- протокол последовательной связи — Modbus RTU,
- защита двигателя — I²t,
- функция PID — предусмотрена,
- программируемая перегрузка — до 200%,
- степень защиты части исполнений — IP20.
Особенности конструкции
Преобразователь содержит силовой тиристорный мост, управляющую электронику, измерительные токовые цепи и систему регулирования электродвигателя. Трехфазное переменное напряжение подается на силовой выпрямитель. Тиристоры открываются в определенные моменты полупериода в зависимости от команд управляющей системы. Изменение угла открытия позволяет регулировать среднее выпрямленное напряжение якоря двигателя. При увеличении напряжения якоря скорость двигателя при соответствующих условиях возрастает. При уменьшении напряжения она снижается. Точная скорость зависит также от магнитного потока возбуждения, нагрузки и электрических параметров машины. Встроенный регулятор возбуждения управляет током обмотки поля, обеспечивая предусмотренные режимы работы двигателя. При регулировании скорости используется обратная связь от тахогенератора либо энкодера. Контроллер сравнивает измеренную скорость с заданной и корректирует управляющее воздействие. Наличие обратной связи уменьшает влияние изменения нагрузки на скорость вращения. В двухквадрантном исполнении допустимые режимы преобразования ограничены соответствующими направлениями напряжения и тока. Четырехквадрантный привод обеспечивает более широкие возможности управления направлением вращения и тормозным моментом. Рекуперативный режим позволяет возвращать часть механической энергии в питающую сеть при предусмотренной электрической конфигурации. Контроллер поддерживает ограничения тока и функцию I²t, которая оценивает тепловую нагрузку двигателя на основе величины и продолжительности протекания тока. При превышении допустимой интегральной нагрузки формируется защитное воздействие. Протокол Modbus RTU позволяет обмениваться параметрами с программируемыми контроллерами и системами верхнего уровня. При эксплуатации необходимо учитывать коммутационные помехи тиристорного выпрямителя, гармонические токи питающей сети и условия охлаждения силовой части.
Области применения
Gefran TPD32 используется в системах:
- прокатное оборудование,
- намоточные и размоточные механизмы,
- бумагоделательные машины,
- производственные конвейеры,
- металлообрабатывающие станки,
- экструзионные линии,
- подъемные механизмы соответствующего исполнения,
- технологические транспортеры,
- двигатели постоянного тока,
- модернизация промышленных электроприводов.
Компания «Олниса» осуществляет поставки промышленных преобразователей Gefran, включая устройства семейства TPD32. Номенклатура предназначена для систем электропривода и автоматизации производственного оборудования.
Преимущества
Основные достоинства:
- цифровое регулирование электропривода,
- управление скоростью двигателя постоянного тока,
- двух- и четырехквадрантные исполнения,
- поддержка обратной связи от энкодера,
- встроенный регулятор возбуждения,
- контроль токовой перегрузки,
- интерфейс Modbus RTU,
- аналоговые и дискретные каналы,
- возможность рекуперативных режимов,
- применимость в мощных промышленных приводах.
Таким образом, Gefran TPD32 — семейство тиристорных преобразователей для управления двигателями постоянного тока. Электронная система регулирует напряжение якоря, контролирует ток и обеспечивает работу двигателя по заданному алгоритму. Компания «Олниса» поставляет преобразователи Gefran для промышленного оборудования и систем электропривода России.
