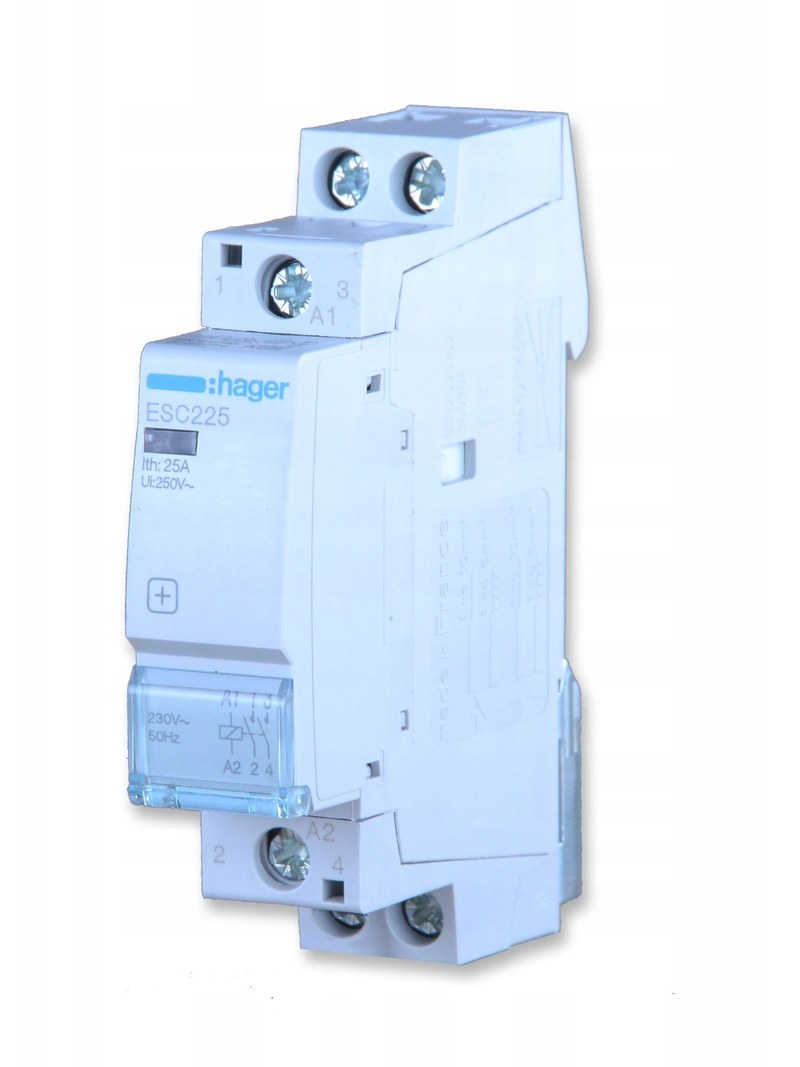

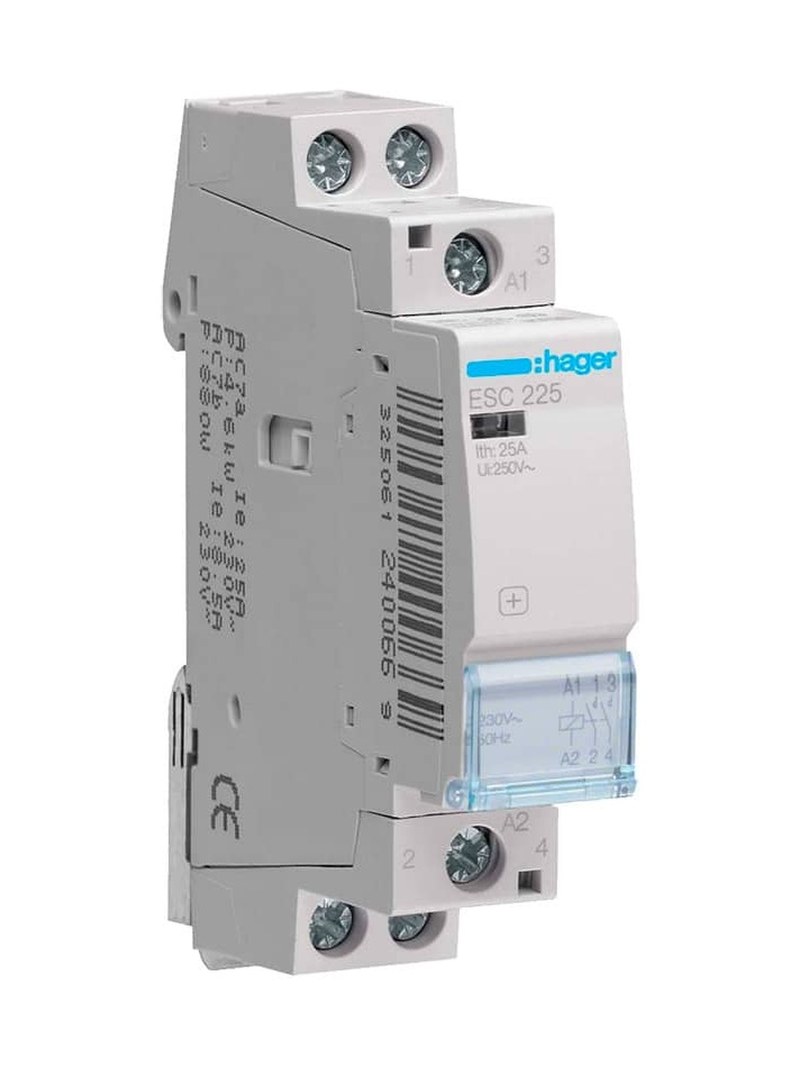

Модульный контактор Hager ESC225 — дистанционная коммутация электрических нагрузок на 25 А
Модульные контакторы Hager применяются в распределительных щитах для дистанционного включения и отключения электрических нагрузок. Устройства используют электромагнитный механизм, который изменяет состояние силовых контактов при подаче напряжения на управляющую катушку. В качестве конкретного примера рассматривается Hager ESC225 — двухполюсный контактор с двумя нормально открытыми контактами и номинальным током 25 А в категории соответствующей активной нагрузки. Изделие устанавливается на стандартную DIN-рейку и занимает одно модульное место шириной около 18 мм. Компактное исполнение позволяет использовать его в инженерных системах зданий, шкафах освещения и автоматизированных распределительных устройствах.
Технические характеристики
Основные параметры Hager ESC225:
- производитель — Hager,
- модель — ESC225,
- потребление удержания — около 2,9 ВА,
- рассеиваемая мощность при номинальном токе — 4 Вт,
- момент затяжки клемм — 1,2 Н·м.
Особенности конструкции
Контактор содержит изоляционный корпус, электромагнитную катушку, магнитопровод, подвижный якорь, силовые контакты и возвратный механизм. В исходном состоянии оба силовых контакта разомкнуты. При подаче напряжения 230 В на катушку возникает магнитное поле, притягивающее подвижный якорь. Двухполюсное исполнение может использоваться для согласованного переключения соответствующих проводников однофазной цепи. Категория AC-7a характеризует коммутацию слабоиндуктивных нагрузок. Для бытовых электродвигательных нагрузок категория AC-7b имеет более низкий номинальный ток — 8,5 А. Это различие принципиально при выборе устройства. Контактор с маркировкой 25 А не следует автоматически использовать для электродвигателя с таким же рабочим током. При отключении индуктивной нагрузки возникает электрическая дуга. Ее воздействие определяет допустимый коммутационный ресурс и условия применения контактной системы. Компактная ширина позволяет размещать контактор рядом с модульной защитной аппаратурой. Однако необходимо учитывать суммарное тепловыделение оборудования внутри щита. Важным монтажным параметром является усилие затяжки контактных клемм. Недостаточная затяжка может увеличить переходное сопротивление и вызвать локальный перегрев.
Области применения
Hager ESC225 используется для управления:
- электрическое освещение,
- системы вентиляции,
- совместимые нагревательные установки,
- инженерная автоматика,
- распределительные электрические щиты,
- коммерческие здания,
- группы электрических потребителей,
- системы временного включения нагрузки,
- управляемые линии электропитания,
- вспомогательное оборудование.
Компания «Олниса» осуществляет поставки контакторов Hager, включая доступные модульные исполнения серии ESC. Оборудование предназначено для электрических систем управления и распределения электроэнергии.
Преимущества
Основные достоинства:
- компактная модульная конструкция,
- два нормально открытых контакта,
- категория AC-7a до 25 А,
- механический ресурс 100 000 операций,
- управляющая катушка 230 В,
- совместимость с автоматизированными схемами,
- применение в распределительных щитах,
- возможность одновременной двухполюсной коммутации.
Таким образом, Hager ESC225 — модульный электромагнитный контактор для коммутации соответствующих электрических нагрузок. При применении необходимо учитывать не только номинальный ток, но и категорию использования, характер нагрузки и условия охлаждения. Компания «Олниса» поставляет контакторную аппаратуру Hager для промышленных и инженерных систем России.
