Устройство защитного отключения DEKraft УЗО-03 32 А — дифференциальная защита электрических сетей

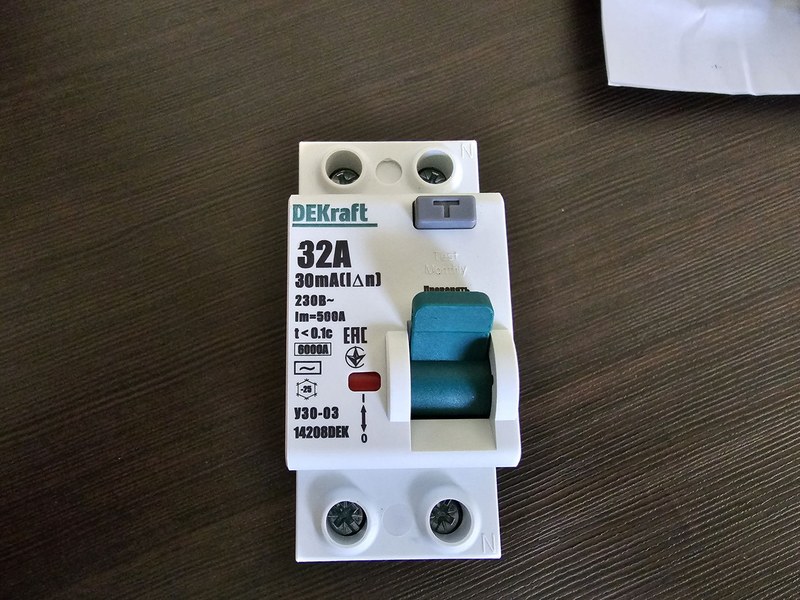

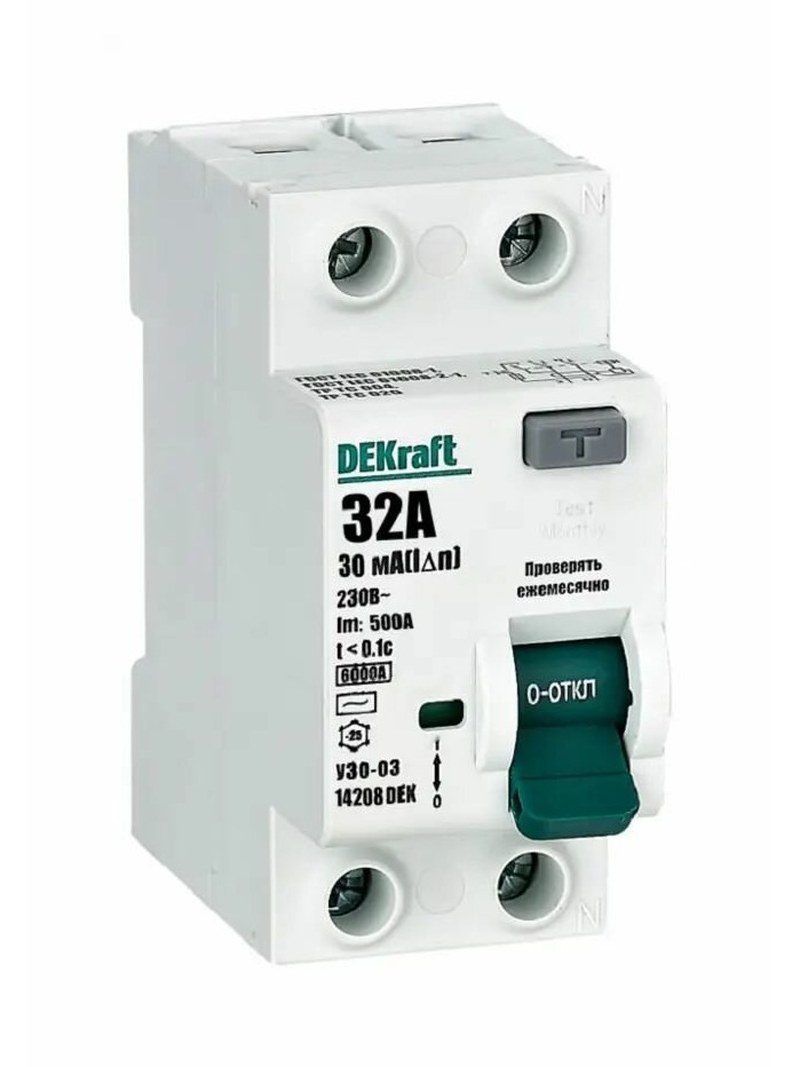

Устройство защитного отключения DEKraft на 32 А предназначено для контроля дифференциального тока и автоматического отключения электрической цепи при возникновении утечки, превышающей установленный порог. Аппаратура применяется в распределительных щитах, инженерных электроустановках и системах электроснабжения промышленных объектов. Номинальный ток 32 А определяет допустимую токовую нагрузку устройства, но не характеризует чувствительность к утечке. Для правильного выбора необходимо дополнительно учитывать номинальный отключающий дифференциальный ток, количество полюсов и тип обнаруживаемого сигнала. В качестве конкретного исполнения рассматривается электромеханическое DEKraft УЗО-03 14208DEK с двумя полюсами, номинальным током 32 А, чувствительностью 30 мА и типом AC.

Технические характеристики

Основные параметры DEKraft УЗО-03 14208DEK представлены ниже:

• Производитель — DEKraft,
• Серия — УЗО-03,
• Артикул — 14208DEK,
• Категория — выключатель дифференциального тока,
• Номинальный рабочий ток — 32 А,
• Номинальный отключающий дифференциальный ток — 30 мА,
• Тип дифференциальной защиты — AC,
• Принцип расцепления — электромеханический,
• Основное назначение — отключение цепи при появлении дифференциального тока.

Особенности конструкции

Конструкция УЗО включает дифференциальный трансформатор, контактный механизм, электромеханический расцепитель и испытательную цепь. Все элементы размещаются внутри электроизоляционного корпуса, предназначенного для установки в стандартный распределительный щит. В нормальном режиме ток поступает к нагрузке по фазному проводнику и возвращается через нейтральный. Оба проводника проходят через измерительный трансформатор, где создают противоположно направленные магнитные потоки. Когда фазный и нейтральный токи равны, результирующий магнитный поток практически отсутствует. Поэтому защитный механизм сохраняет включенное состояние. При повреждении изоляции часть электрического тока может проходить через корпус оборудования, защитный проводник либо другой непредусмотренный путь. Возникает разность между токами, проходящими через измерительную систему. Если остаточный ток достигает предусмотренного порога срабатывания, электромеханический расцепитель инициирует размыкание контактов. Чувствительность 30 мА используется для дополнительной защиты людей от поражения электрическим током. Однако наличие УЗО не заменяет защитного заземления, основной изоляции и других необходимых мер электробезопасности. Электромеханическая конструкция отличается тем, что защитное воздействие формируется без отдельного электронного усилителя. Тип AC предназначен для обнаружения синусоидальных переменных остаточных токов. В системах с современными электронными преобразователями могут потребоваться устройства типа A, F или B. Номинальный ток 32 А не означает наличие защиты от короткого замыкания или длительной перегрузки. Для этих функций в электрической системе предусматривается соответствующий автоматический выключатель. Особое значение имеет правильное подключение нейтральных проводников. Объединение нейтралей нескольких защищаемых линий после разных УЗО может вызывать ложное срабатывание.

Области применения

Устройства DEKraft УЗО-03 используются для защиты следующих электрических систем:

• Розеточные электрические группы,
• Питающие линии инженерного оборудования,
• Однофазные распределительные щиты,
• Производственные помещения,
• Коммерческие электроустановки,
• Вспомогательные линии промышленной автоматики,
• Низковольтные распределительные цепи,
• Электрические установки с дифференциальной защитой.

Компания «Олниса» осуществляет поставки УЗО DEKraft, включая двухполюсные исполнения серии УЗО-03 на 32 А. В номенклатуру поставок входят компоненты защиты низковольтных электрических систем.

Преимущества

Основные эксплуатационные достоинства устройства:

• Обнаружение дифференциального тока,
• Чувствительность 30 мА,
• Электромеханический принцип отключения,
• Одновременное отключение двух полюсов,
• Компактное модульное исполнение,
• Возможность функциональной проверки,
• Монтаж на DIN-рейку,
• Применение совместно с автоматическими выключателями.

Таким образом, DEKraft УЗО-03 14208DEK — электромеханическое устройство дифференциальной защиты на 32 А с порогом 30 мА. Оно предназначено для отключения соответствующей электрической цепи при обнаружении остаточного тока. Компания «Олниса» поставляет УЗО DEKraft и другую электротехническую аппаратуру для промышленных предприятий России.
