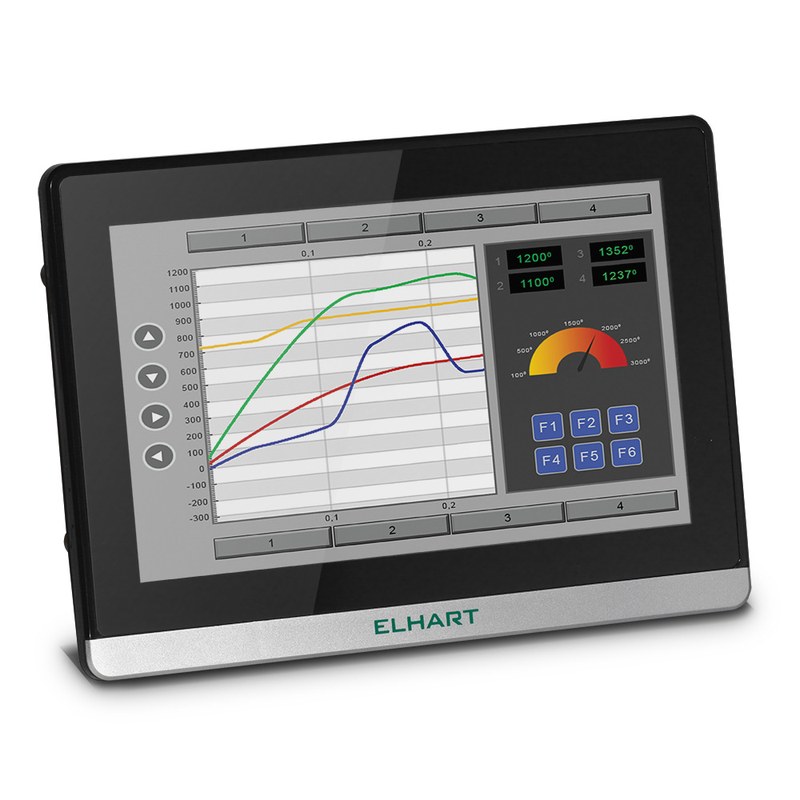

Панель оператора ELHART ECP: технические характеристики и эксплуатационные преимущества
ELHART ECP - это элемент распределенной системы автоматизации, в которой управляющие воздействия формируются по измеренным состояниям технологического объекта. Контроллерная архитектура позволяет объединять датчики, исполнительные механизмы и операторские средства в единую информационную цепь.
Принцип функционирования
Сначала считываются состояния входов, затем выполняются логические и арифметические преобразования, после чего обновляются выходные сигналы. При цикле 10 мс частота обновления составляет до 100 Гц, однако фактическая реакция включает задержки фильтрации, обмена и исполнительных элементов. Основные этапы цикла представлены следующей последовательностью: опрос дискретных входов и фиксация логических состояний, преобразование аналоговых величин в цифровые отсчеты, проверка уставок, блокировок и межканальных зависимостей, формирование команд управления и передача диагностических данных.
Структура аппаратной части
Промышленная система на основе ECP может включать несколько функциональных узлов. Наличие каждого узла, его конструктивное исполнение и схема подключения определяются конкретным артикулом. В типовой контроллерной архитектуре выделяют следующие компоненты: вычислительный модуль с процессором и энергонезависимой памятью, входные цепи для приема сигналов технологических датчиков, выходные каскады для коммутации промежуточных реле и приводов, коммуникационный интерфейс для обмена с верхним уровнем, цепи питания, защиты и индикации эксплуатационного состояния. Для оценки совместимости распространены номинальное питание 24 В постоянного тока, дискретный уровень 24 В, аналоговые диапазоны 0–10 В и 4–20 мА. Эти числа являются типовыми инженерными ориентирами, а не подтвержденными параметрами всех изделий с обозначением ECP. Контроль питания при номинале 24 В нередко проектируют в коридоре 21,6–26,4 В, то есть ±10 %. При токовом канале 4–20 мА нулю шкалы соответствует 4 мА, верхнему пределу — 20 мА, а обрыв линии может выявляться по снижению тока ниже диагностического порога, заданного в системе.
Точность измерений и обработка данных
В расчетном канале с 12-разрядным преобразованием формируются 4096 кодовых уровней, при 16-разрядном — 65536. Для диапазона 0–10 В величина младшего разряда составляет приблизительно 2,44 мВ при 12 битах и 0,153 мВ при 16 битах. Разрешение не следует отождествлять с погрешностью: последняя зависит от входного тракта, температурного дрейфа, калибровки и электромагнитных помех. На достоверность сигнала влияют следующие факторы: допустимое сопротивление и длина измерительной линии, стабильность источника питания первичного преобразователя, время усреднения и частота дискретизации входного канала, правильность экранирования и схемы соединения общих проводов.
Передача информации
Обмен между контроллером и диспетчерским уровнем должен учитывать физический интерфейс конкретного исполнения. В проектах промышленной связи распространены RS-485 и протокол Modbus RTU, но их наличие у ECP необходимо подтверждать документацией. Для примера, скорость 9600 бит/с при формате 8N1 означает передачу примерно 960 байт/с без учета пауз и протокольных накладных расходов. При 115200 бит/с теоретическая скорость передачи байтов возрастает до 11520 байт/с. Для линии RS-485 обычно рассматривают согласование окончания сегмента сопротивлением 120 Ом и топологию магистрали без длинных ответвлений.
Защита и диагностика
Отказоустойчивость обеспечивается несколькими независимыми уровнями контроля. Программный сторожевой механизм обнаруживает нарушение выполнения цикла; аппаратные средства реагируют на недопустимые электрические воздействия. Конкретный перечень встроенных защит уточняют по исполнению ECP. Внешняя схема безопасности должна предусматривать следующие меры: защиту питающей цепи от сверхтока и ошибочного подключения, контроль состояния аварийного останова вне обычной программы, обнаружение недостоверных показаний и обрыва сигнальной цепи, сохранение критически важных состояний при отключении питания, регистрацию времени, типа и последовательности неисправностей.
Таким образом, применение ELHART ECP в автоматизации обосновано при документально подтвержденной совместимости с задачей управления. Для инженерных расчетов критичны фактические напряжение питания, число каналов, тип выходов, время цикла, температурные ограничения и поддерживаемые протоколы конкретного артикула. Типовые значения в этой статье иллюстрируют методы расчета и не заменяют паспортных данных производителя. Компания «Олниса» осуществляет поставки промышленного оборудования, включая изделия ELHART ECP. Поставки через «Олниса» ориентированы на предприятия, эксплуатирующие системы промышленной автоматизации. «Олниса» поставляет оборудование для модернизации и оснащения производственных объектов.
