Регулятор DUNGS FRS 5080: контроль давления газа в технологических процессах

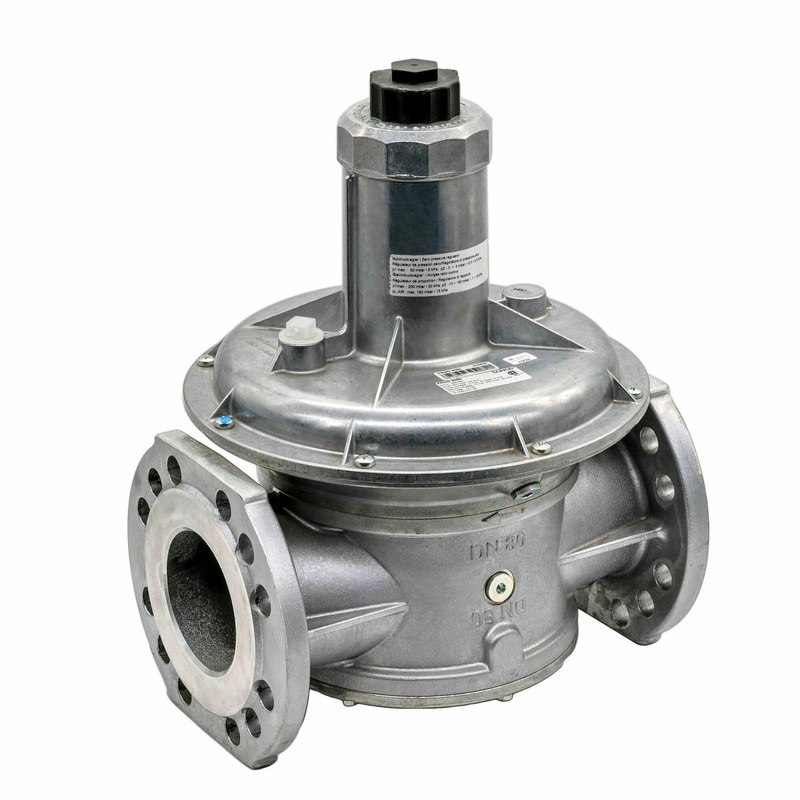

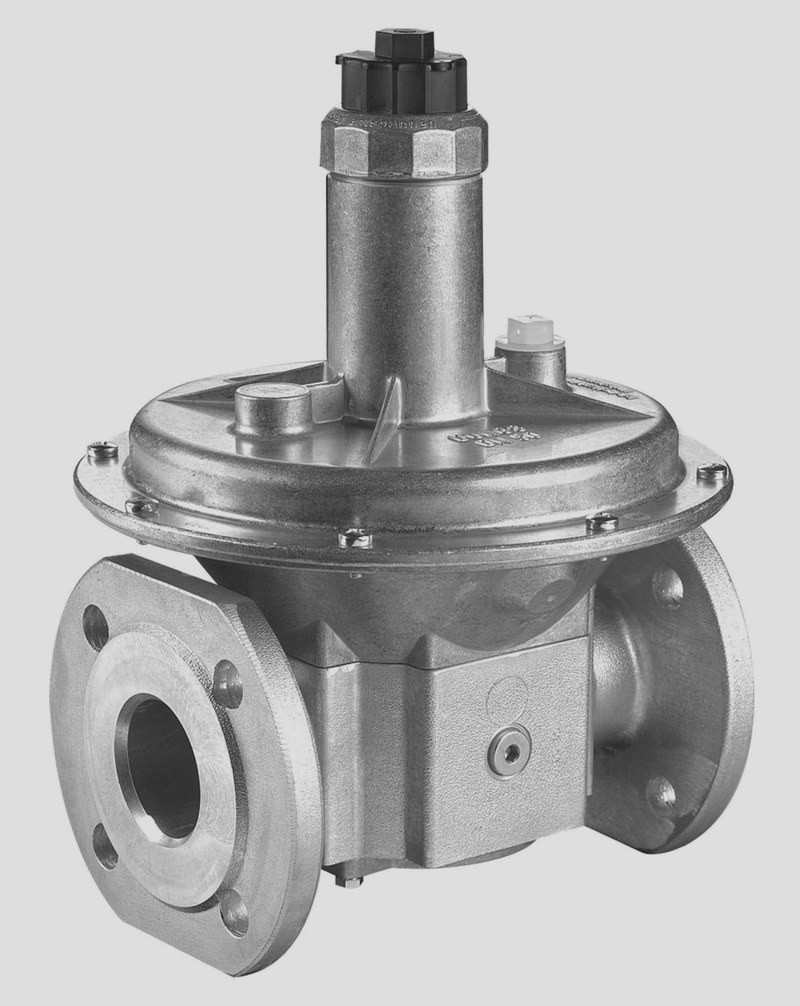

DUNGS FRS 5080 — механический регулятор давления газа прямого действия для поддержания установленного давления за регулирующим органом. Его применяют в газопроводах горелок и котельных. Он компенсирует колебания расхода и входного давления без электропитания. Стабильное давление сохраняет соотношение газа и воздуха при изменении нагрузки.

Технические характеристики

Обозначение FRS 5080 относится к фланцевому исполнению с условным проходом DN 80. Настройка определяется пружиной и параметрами газовой линии. Параметры серии FRS:

• номинальный диаметр — DN 80, условный проход 80 мм,
• наибольшее входное давление типовых исполнений — 500 мбар, или 50 кПа,
• типовой диапазон настройки серии при смене пружин — приблизительно 2,5–200 мбар,
• примеры диапазонов отдельных пружин — 2,5–9, 5–13, 10–30, 25–55, 50–120 и 100–200 мбар,
• температура окружающей среды для ряда исполнений — от −15 до +70 C,
• электрическое питание — отсутствует, потребляемая мощность 0 Вт,
• регулируемая среда — природный газ и разрешенные изготовителем газообразные среды.

Названные диапазоны характеризуют семейство регуляторов, а не гарантированную комплектацию каждого FRS 5080. Температуру, размеры фланцев и расход сверяют с паспортом. Расход зависит от перепада и плотности газа.

Устройство мембранно-пружинного механизма

В регуляторе чувствительный элемент соединен с затвором. Изменение давления после устройства вызывает перемещение мембраны и изменение площади прохода. Конструкция объединяет следующие узлы:

• корпус с входной и выходной полостями, рассчитанный на фланцевый монтаж,
• седло и подвижный клапан, изменяющие гидравлическое сопротивление,
• эластичная мембрана, воспринимающая выходное давление,
• нагружающая пружина и механизм установки требуемого давления,
• внутренние каналы передачи давления к чувствительному элементу,
• уплотнения, разделяющие газовую и атмосферную полости.

Материал уплотнений должен соответствовать газовой среде. Механическая обратная связь исключает необходимость в электроприводе, однако требует исправности мембраны, пружины и клапанной пары.

Принцип регулирования

Работа основана на равновесии давления газа и усилия пружины. В первом приближении сила давления определяется формулой F = p × A, где p — давление в паскалях, A — эффективная площадь мембраны в квадратных метрах. При p = 2 000 Па и A = 0,010 м2 расчетная сила равна 20 Н. Эти числа иллюстрируют физический закон и не являются паспортными размерами FRS 5080. Рабочий цикл характеризуется последовательными процессами:

• падение давления после регулятора уменьшает усилие на мембране,
• пружина перемещает клапанный механизм и увеличивает проход газа,
• возросший поток способствует восстановлению выходного давления,
• при повышении давления мембрана смещает клапан к закрытию,
• равновесное положение затвора соответствует фактическому расходу.

Реакция системы непрерывна. Статическая ошибка связана с жесткостью пружины, а переходные отклонения зависят от инерции механизма, трения и скорости изменения газопотребления.

Режимы эксплуатации

При работе горелочного оборудования регулятор действует в условиях переменной нагрузки. Для оценки устойчивости выделяют такие режимы:

• номинальный — затвор находится в равновесном положении при постоянном расходе,
• переходный — расход изменяется, вызывая кратковременное отклонение давления,
• малый расход — существенны чувствительность и точность малых перемещений,
• пиковая нагрузка — доступный перепад ограничивает поддержание уставки,
• останов потребителя — расход стремится к нулю, возрастает значение герметичности.

FRS 5080 не подменяет предохранительные электромагнитные клапаны, реле давления и контроль герметичности. Эти элементы выполняют отдельные функции защиты газовой установки.

Расчет давления и пропускной способности

Перепад на регуляторе определяется как p = p1 − p2, где p1 — давление на входе, p2 — на выходе. Например, при 120 мбар до регулятора и уставке 25 мбар после него перепад составляет 95 мбар, или 9,5 кПа. Это расчетный сценарий, а не установленная граница эксплуатации. Расход газа зависит от перепада, температуры, плотности и характеристик проходного сечения. На практике анализируют несколько исходных величин:

• минимальное и максимальное входное давление в мбар,
• заданное выходное давление в мбар или кПа,
• минимальный, номинальный и пиковый объемный расход в м3/ч,
• плотность газа и температуру рабочей среды,
• потери давления на фильтрах, арматуре и трубопроводе,
• изменение давления при переходах между ступенями нагрузки.

В расчетах используют соотношения 1 бар = 100 кПа = 1 000 мбар и 1 мбар = 100 Па. Объемные расходы сравнивают при одинаковых условиях приведения; одно лишь совпадение DN не доказывает достаточной пропускной способности.

Таким образом, DUNGS FRS 5080 применяется для механической стабилизации давления в газовых линиях DN 80. Результат работы зависит от пружинной уставки, доступного перепада, расхода и исправности мембранно-клапанного узла. Пределы конкретного исполнения указаны в паспорте. Компания «Олниса» осуществляет поставки регуляторов DUNGS FRS 5080 для промышленных газовых систем. «Олниса» поставляет промышленное оборудование и комплектующие для теплотехнических и производственных объектов. Поставляемая продукция используется на промышленных объектах.
