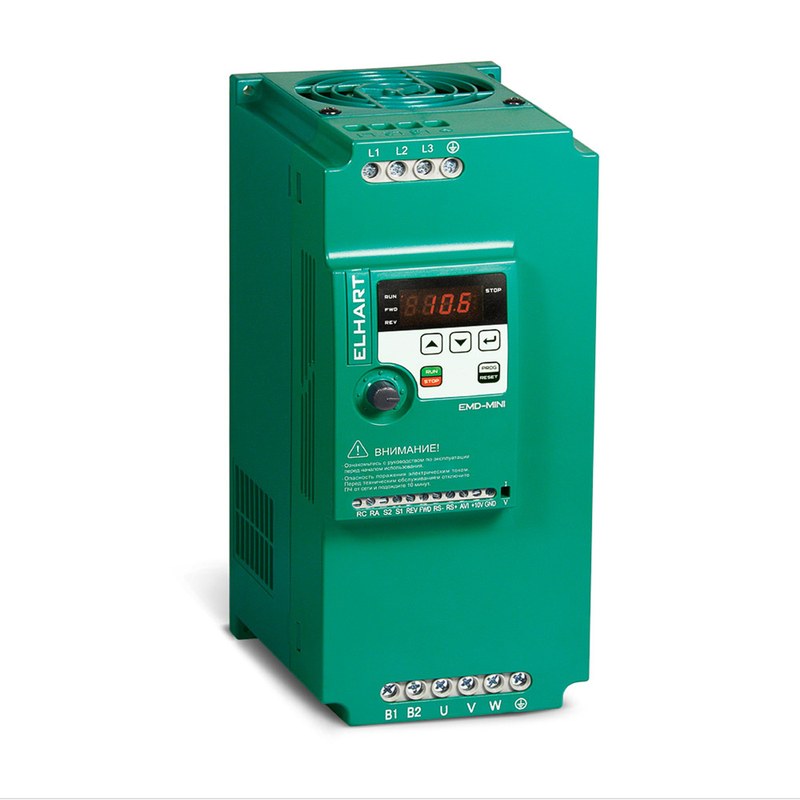

Частотник ELHART EMD-MINI-055T мощностью 5,5 кВт для промышленных систем

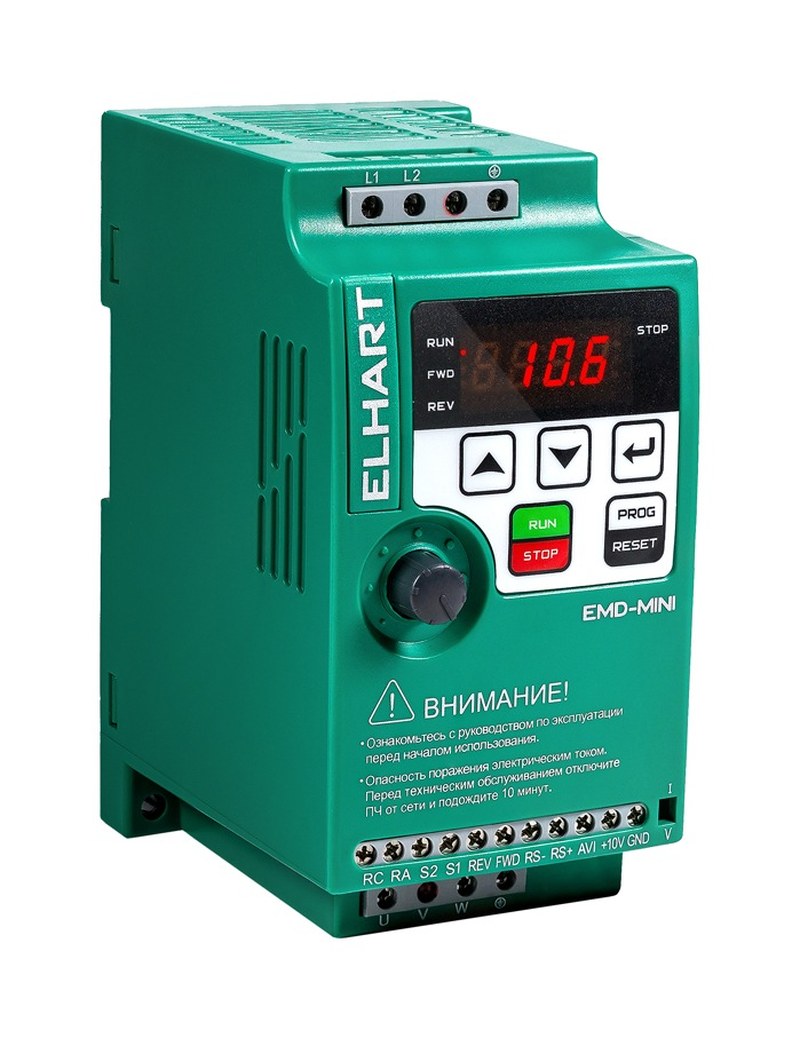

ELHART EMD-MINI 055T — компактный преобразователь частоты для трехфазного асинхронного двигателя. Индекс 055 обозначает класс 0,55 кВт, T — трехфазное исполнение. Управление скоростью осуществляется изменением выходной частоты и напряжения. Применение охватывает насосы, вентиляторы, транспортеры и дозирующие механизмы.

Силовая схема и компоновка

Силовой тракт образуют выпрямитель, звено постоянного тока и инвертор. Конденсаторы сглаживают пульсации, а электронные ключи создают выходные импульсы. Широтно-импульсная модуляция (ШИМ) изменяет основную гармонику напряжения. При входных 380 В расчетное напряжение звена составляет около 537 В с учетом идеализированной схемы. Ключевые функциональные узлы такой архитектуры включают:

• входной выпрямительный мост,
• преобразующий три сетевые фазы в постоянный ток,
• конденсаторное звено, уменьшающее пульсации и кратковременно накапливающее энергию,
• инвертор с шестью управляемыми силовыми ключами, питающий выводы U, V и W,
• драйверы ключей и контроллер, реализующие коммутацию и блокировки,
• цепи измерения тока, температуры и напряжения, формирующие сигналы диагностики,
• панель задания параметров и клеммы внешнего управления, состав которых зависит от исполнения.

Тип ключей, наличие фильтра и тормозного узла уточняются по документации. Внешний резистор допустим только при наличии специальных выводов.

Принципы регулирования скорости и момента

Синхронную скорость описывает формула n0 = 60f/p, где f — частота, p — число пар полюсов. У четырехполюсного двигателя p = 2. Скольжение снижает реальную скорость ротора относительно расчетной. При скалярном управлении отношение U/f поддерживает магнитный поток в рабочей зоне. На практике различают следующие режимы и процессы управления:

• пуск с плавным увеличением частоты и напряжения,
• ограничивающий рывки узла, рабочее регулирование частоты,
• изменяющее производительность исполнительного органа,
• замедление по заданной рампе, при котором двигатель может возвращать энергию в звено постоянного тока,
• реверс с предварительным торможением, предотвращающий резкую смену направления,
• останов выбегом, при котором силовой выход отключается и ротор замедляется за счет потерь,
• останов с управляемым снижением частоты, применяемый при допустимой инерции нагрузки.

Численные зависимости и расчет настроек

Для центробежных насосов расход примерно пропорционален скорости, напор — ее квадрату, мощность — кубу. При переходе с 50 на 40 Гц расчетные коэффициенты равны 0,8, 0,64 и 0,512 соответственно. Реальные показатели зависят от потерь, статического напора и КПД. При настройке привода необходимо различать аппаратные пределы и расчетные примеры:

• задание 50 Гц соответствует базовой частоте распространенного промышленного двигателя,
• задание 25 Гц дает приблизительно половину синхронной скорости при неизменном числе полюсов,
• линейная рампа 10 с от 0 до 50 Гц обеспечивает средний темп изменения частоты 5 Гц/с,
• сигнал 0–10 В при условно линейном диапазоне 0–50 Гц задает масштаб 5 Гц/В,
• сигнал 4–20 мА при том же условном диапазоне дает масштаб 3,125 Гц/мА сверх нижней границы 4 мА,
• несущая частота ШИМ порядка 2–16 кГц влияет на акустический шум, нагрев ключей и помехообразование.

Эти численные значения иллюстрируют расчеты, а не подтверждают наличие всех настроек в приборе.

Защита, управление и внешние соединения

Защита привода связана с контролем перегрузки по току, напряжения звена и температуры. Превышение порогов может вызвать блокировку выхода. Повторный пуск допустим после устранения причины отключения. При организации электрической схемы учитываются такие элементы:

• защитный проводник PE, соединяемый с предусмотренной клеммой заземления,
• отдельные линии питания и кабеля двигателя, прокладываемые с учетом электромагнитных помех,
• аппарат защиты питающей цепи с характеристиками, соответствующими документации,
• внешние контакты пуска и останова при наличии дискретных входов,
• аналоговый задатчик скорости только при наличии совместимого входа,
• контроль ошибок и состояния посредством предусмотренных выходов или панели.

Размыкание цепи работающего двигателя без разрешенной схемы опасно для инвертора. Уставки защит зависят от модели.

Монтаж и проверка работоспособности

Для монтажа необходимы теплоотвод, чистота и надежные контакты. Емкость длинного моторного кабеля повышает импульсные токи, поэтому предельную длину сверяют с инструкцией. Конденсаторы сохраняют заряд после отключения: отсутствие напряжения проверяют прибором после нормативной паузы. Последовательность ввода в работу включает: сверку питающего напряжения и мощности двигателя с паспортными данными, проверку соединений PE, входных и выходных проводников, ввод номинальных параметров двигателя с его заводской таблички, задание допустимой частоты и времени разгона с учетом инерции, первый пуск без технологической нагрузки при возможности такого испытания, контроль направления вращения, токовой нагрузки и температуры.

Таким образом, ELHART EMD-MINI 055T относится к компактным приводам мощностью 0,55 кВт. Частотное регулирование обеспечивает плавный пуск и управляемое изменение скорости при соблюдении паспортных ограничений. Компания «Олниса» поставляет ELHART EMD-MINI 055T и другое промышленное оборудование. В ассортименте поставок «Олниса» представлены компоненты электропривода и автоматизации.
