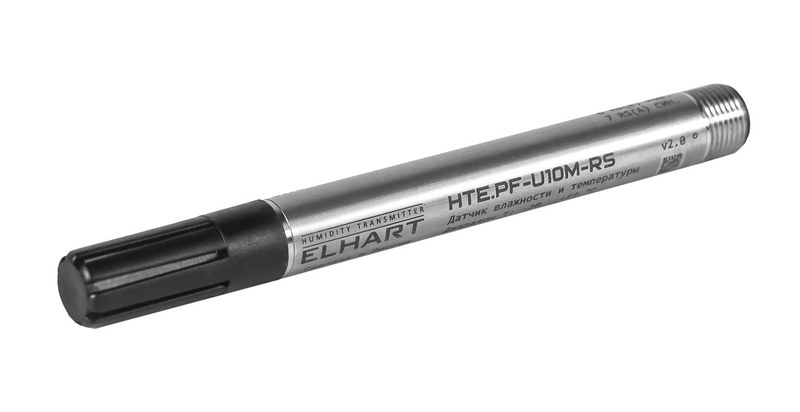

Датчик влажности ELHART — надежный контроль микроклимата в промышленных системах

Датчики влажности ELHART применяются в системах автоматизированного контроля микроклимата и технологических процессов. Они преобразуют влажность воздуха в сигнал для контроллера. Поскольку конкретная модификация не указана, приведенные ниже числовые диапазоны описывают типовые промышленные исполнения и не заменяют характеристики определенного изделия.

Физические основы измерения

Основной измеряемой величиной служит относительная влажность RH, выраженная в процентах. Она соответствует отношению парциального давления водяного пара к давлению насыщения при той же температуре. При RH = 50 % парциальное давление вдвое ниже давления насыщения. Температурную зависимость компенсирует термочувствительный элемент. В промышленных преобразователях встречаются следующие принципы определения влажности:

• емкостный — изменение диэлектрической проницаемости гигроскопического слоя между электродами изменяет емкость чувствительного элемента,
• резистивный — поглощение влаги полимерным покрытием вызывает изменение электрического сопротивления, регистрируемое измерительной схемой,
• комбинированный — данные влажностного и температурного каналов обрабатываются совместно для вычисления RH и компенсации дрейфа.

Конструкция измерительного узла

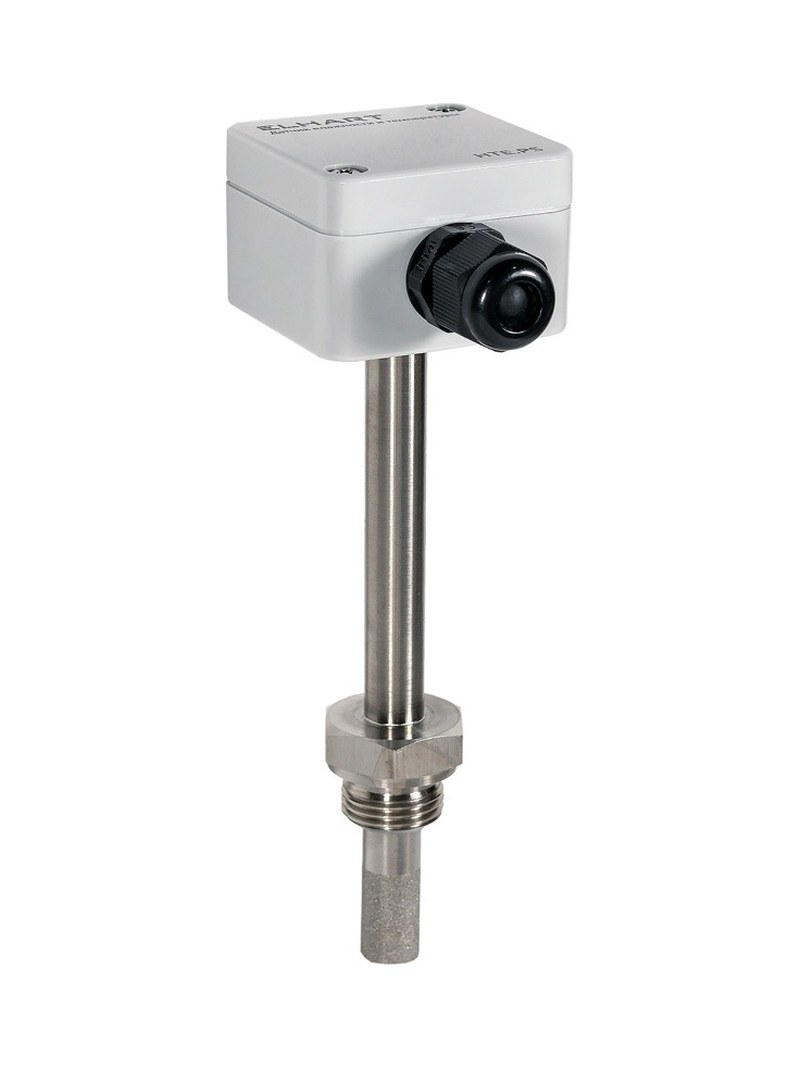

Типовой датчик включает первичный преобразователь, электронный тракт, корпус и присоединительные элементы. Компоновка зависит от исполнения: комнатного или канального. Фильтр пропускает пар и задерживает пыль и аэрозоли. Функционально конструкция разделяется на следующие узлы:

• чувствительный элемент — полимерный сенсор с электродами и защитным покрытием, реагирующий на изменение влажности окружающего воздуха,
• температурный канал — терморезистор или интегральный датчик, необходимый для коррекции измерений,
• электронный модуль — схема питания, аналого-цифровой преобразователь, микроконтроллер и цепи формирования выходного сигнала,
• механическая часть — корпус, защитный фильтр, клеммный отсек и уплотнения для монтажа в предусмотренной среде.

Технические характеристики и ограничения

Пределы измерения следует отличать от условий эксплуатации. Например, диапазон 0–100 % RH означает шкалу измерения, но не гарантирует длительную работу под конденсатом. Ниже приведены ориентиры класса:

• диапазон относительной влажности — 0–100 % RH, при этом область нормированной точности может быть уже полной шкалы,
• типовая погрешность — ±2–3 процентных пункта RH в центральной части диапазона; на границах шкалы отклонение иногда увеличивается,
• разрешение цифрового канала — 0,1 % RH, если измерительный тракт и формат данных поддерживают соответствующий шаг,
• время отклика — ориентировочно 5–30 с до достижения 63 % изменения показаний при стабильном обдуве,
• температура контролируемой среды — примерный интервал от −20 до +80 C для отдельных промышленных исполнений,
• питание электронного преобразователя — например, 24 В постоянного тока, если такое напряжение предусмотрено схемой подключения.

Выходные сигналы и интеграция

Результат измерения поступает в систему управления через аналоговый либо цифровой интерфейс. Цифровой канал передает несколько величин по одной линии связи. Интерфейс определяется модификацией. В промышленных системах используют следующие варианты передачи:

• токовый выход 4–20 мА — при линейной шкале 0–100 % RH значение 12 мА соответствует 50 % RH,
• выход напряжения 0–10 В — при той же шкале напряжение 7,5 В соответствует 75 % RH,
• цифровой канал RS-485 с протоколом Modbus RTU — передает регистры влажности и температуры при согласованных настройках обмена,
• релейный сигнал — обеспечивает дискретное переключение при превышении установленного порога, если конструкцией предусмотрено реле.

Режимы работы и обработка сигнала

Надежное измерение предполагает периодическое обновление показаний и защиту от кратковременных колебаний. При изменении температуры RH меняется даже без поступления влаги. Поэтому алгоритм контроллера должен учитывать инерционность сенсора, место установки и свойства воздушного потока. В прикладных алгоритмах выделяют следующие режимы:

• непрерывный мониторинг — регулярное считывание RH и температуры для отображения текущего состояния среды,
• пороговое регулирование — сравнение измеренной величины с уставкой, например 60 % RH, с гистерезисом 5 процентных пунктов,
• усреднение — вычисление скользящего среднего за 10–60 с для снижения влияния шумов и турбулентности,
• аварийная сигнализация — фиксация выхода за допустимые границы, потери связи либо нарушения целостности измерительного канала.

Таким образом, датчики влажности ELHART рассматриваются как элементы измерительной инфраструктуры, где важны стабильность отклика, корректная установка и согласованность интерфейсов. Оценка диапазона, погрешности, динамики и условий среды позволяет обоснованно интерпретировать полученные данные. Компания «Олниса» осуществляет поставки промышленного оборудования, включая датчики влажности ELHART. Поставки «Олниса» ориентированы на оснащение производственных предприятий измерительными компонентами. Продукция ELHART в поставках компании дополняет номенклатуру средств промышленной автоматизации.
