Компактное решение для контроля уровня: возможности FTL33

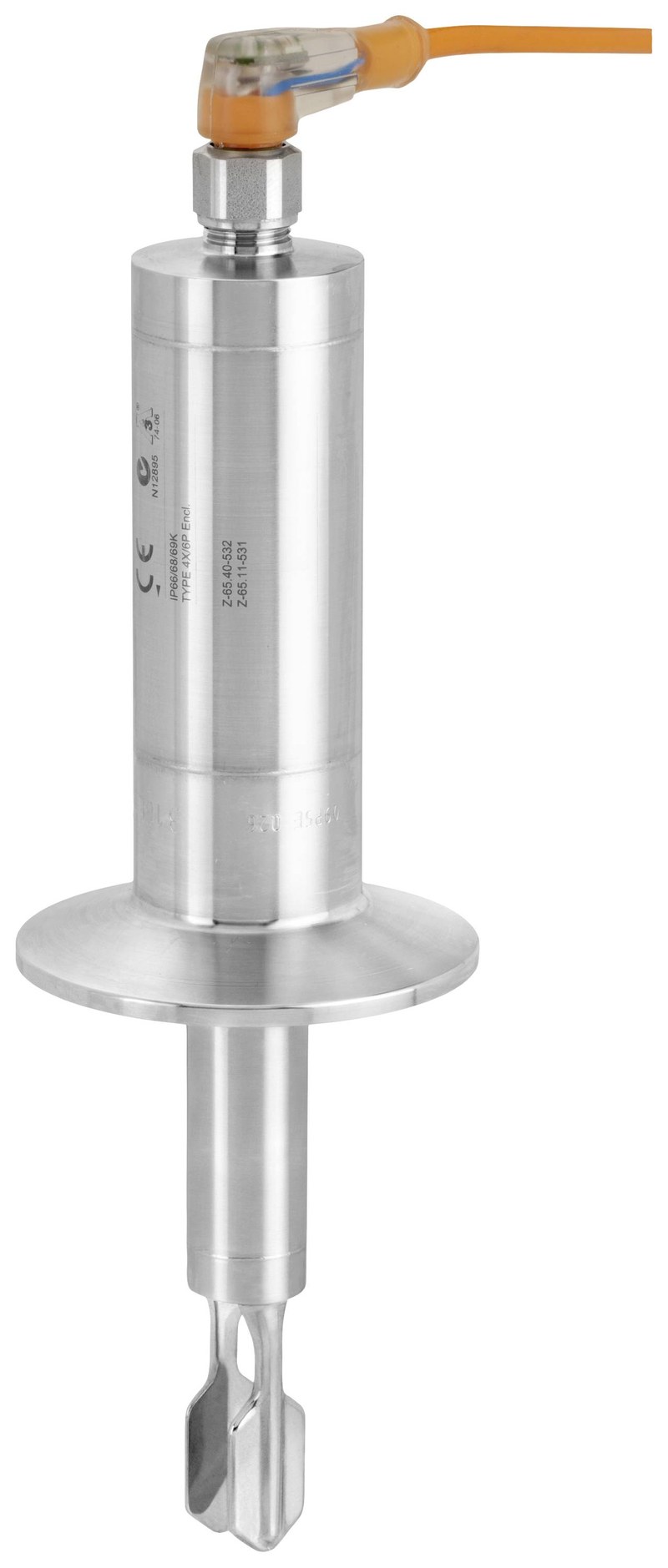

Endress+Hauser FTL33 — компактный вибрационный сигнализатор предельного уровня жидкостей, применяемый в резервуарах, трубопроводах и технологических аппаратах. Устройство фиксирует наличие или отсутствие продукта на заданной высоте и передает дискретное состояние в систему управления. Оно не измеряет непрерывный уровень: срабатывание происходит при контакте чувствительной вилки со средой или при ее освобождении. На практике такой метод используют для сигнализации наполнения и опорожнения емкостей, защиты насоса от сухого хода, предотвращения перелива, контроля жидкостных линий и наличия продукта в гигиенических процессах.

Конструкция и принцип измерения

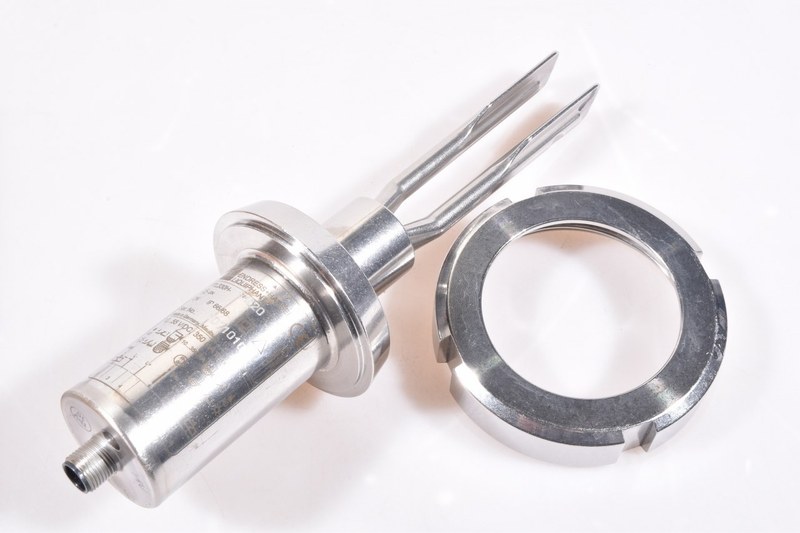

В основе FTL33 лежит камертонная вилка с двумя ветвями, собственный резонанс которой поддерживается электронным блоком. Пьезоэлектрический элемент возбуждает механические колебания и воспринимает их отклик. В воздухе вилка колеблется с определенной амплитудой и частотой. При погружении в жидкость нагрузка и вязкое сопротивление среды увеличиваются, колебания демпфируются, а параметры сигнала меняются. Электроника обнаруживает это изменение, сравнивает его с порогом переключения и формирует выходной сигнал. При освобождении вилки уровень демпфирования снижается, и выход возвращается в противоположное состояние. Основные узлы прибора образуют единый компактный модуль:

• камертонная вилка, контактирующая с жидкостью и реагирующая на изменение демпфирования,
• пьезоэлектрический привод и приемный элемент для возбуждения и регистрации механических колебаний,
• электронный преобразователь, оценивающий отклик вилки и переключающий электрический выход,
• корпус с индикацией состояния и электрическим подключением,
• процессовое присоединение с уплотнением, обеспечивающее герметичную установку в аппарате.

Технические характеристики

К численным и функциональным параметрам, указываемым для выбора исполнения, относятся:

• питание — 10–30 В постоянного тока для распространенной версии,
• выход — PNP, дискретное переключение при контакте вилки с жидкостью или ее освобождении,
• коммутационный ток — до 200 мА в предусмотренной схеме,
• температура окружающей среды — ориентировочно от −40 до +70 C для стандартного варианта,
• температура процесса — до +150 C для подходящей конфигурации и кратности режима, указанной изготовителем,
• рабочее давление — до 25 бар для ряда исполнений, с проверкой ограничения по присоединению,
• степень защиты — IP65/IP67, для отдельных моделей IP69K,
• материал смачиваемых частей — нержавеющая сталь 316L и уплотнения выбранного исполнения,
• электрическое соединение — разъем M12 либо иной вариант, установленный кодом заказа,
• процессовое соединение — резьбовое или гигиеническое, согласно заказной конфигурации.

Режимы работы и выходной сигнал

FTL33 используют как датчик верхнего уровня, датчик минимального уровня или контрольный выключатель наличия жидкости. В первом случае сигнализатор размещают на предельной отметке заполнения, чтобы передать сигнал при достижении продукта. Для защиты от сухого хода его устанавливают на минимальной допустимой отметке; при падении жидкости ниже вилки выход сообщает об освобождении чувствительного элемента. В трубопроводе устройство контролирует наличие заполнения или прохождение жидкой среды в точке установки. Электрическое состояние выхода при покрытии вилки зависит от схемы и конфигурации; его проверяют по маркировке модели и руководству, а затем согласуют с логикой входа контроллера.

Монтаж и электрическая интеграция

Место установки выбирают с учетом фактической отметки срабатывания, направления потока, доступности для очистки и отсутствия постоянного ударного воздействия. В трубопроводе ориентируют вилку так, чтобы жидкость и моющая среда не задерживались между ветвями. В резервуаре исключают контакт с мешалкой, стенкой и струей подачи. Перед монтажом проверяют соответствие процессового соединения штуцеру и состояние уплотнения. Затяжку выполняют за предусмотренную часть соединения, не передавая усилие на корпус или электрический разъем. Давление и температура в процессе должны оставаться в пределах выбранной модификации. Для типовой трехпроводной схемы подключают положительное питание, общий провод и PNP-выход. Проводку выполняют при снятом напряжении, с соблюдением полярности и допустимого тока нагрузки. Вход контроллера должен быть совместим с выходом датчика и иметь общий потенциал, предусмотренный схемой подключения. Разъем фиксируют так, чтобы сохранить заявленную защиту от пыли и влаги; кабель прокладывают с учетом вибрации и возможных электромагнитных помех. После монтажа проверяют герметичность соединения, индикацию и переход выхода при контролируемом изменении уровня. Результат проверки сопоставляют с требуемой логикой автоматики.

Таким образом, Endress+Hauser FTL33 — компактный сигнализатор предельного уровня на вибрационном принципе, преобразующий изменение нагрузки вилки в дискретный электрический выход. В зависимости от исполнения прибор может работать при питании 10–30 В постоянного тока, иметь PNP-выход до 200 мА, защиту IP65/IP67 или IP69K, процессовую температуру до +150 C и давление до 25 бар. Фактические пределы определяются кодом заказа, соединением, уплотнением и условиями производства, поэтому паспорт конкретного прибора является основой для технической оценки. Компания «Олниса» поставляет промышленное оборудование для производственных предприятий и технологических объектов. В ассортименте компании представлены средства автоматизации и приборы контроля параметров технологических процессов. «Олниса» осуществляет поставку Endress+Hauser FTL33 для оснащения систем контроля уровня, помогая предприятиям комплектовать производственную инфраструктуру востребованным промышленным оборудованием. стабильно.
