Контроль температуры в инженерных системах с ESBE VTA522 20 43C

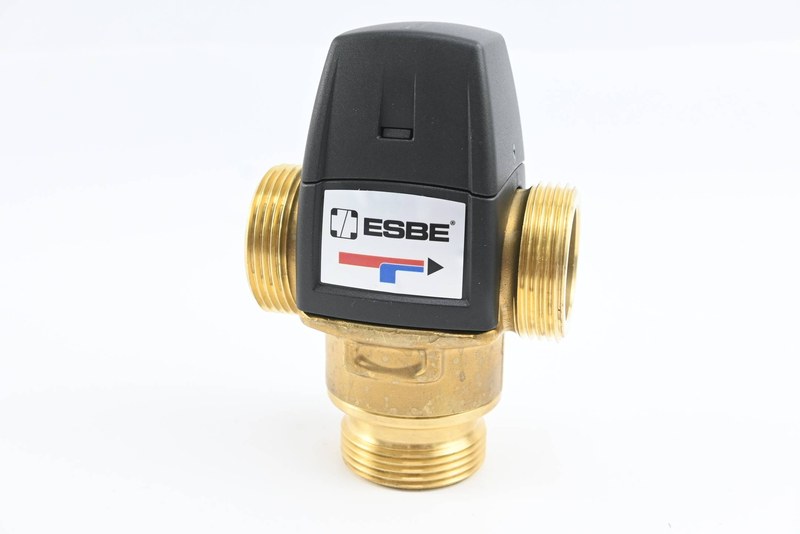

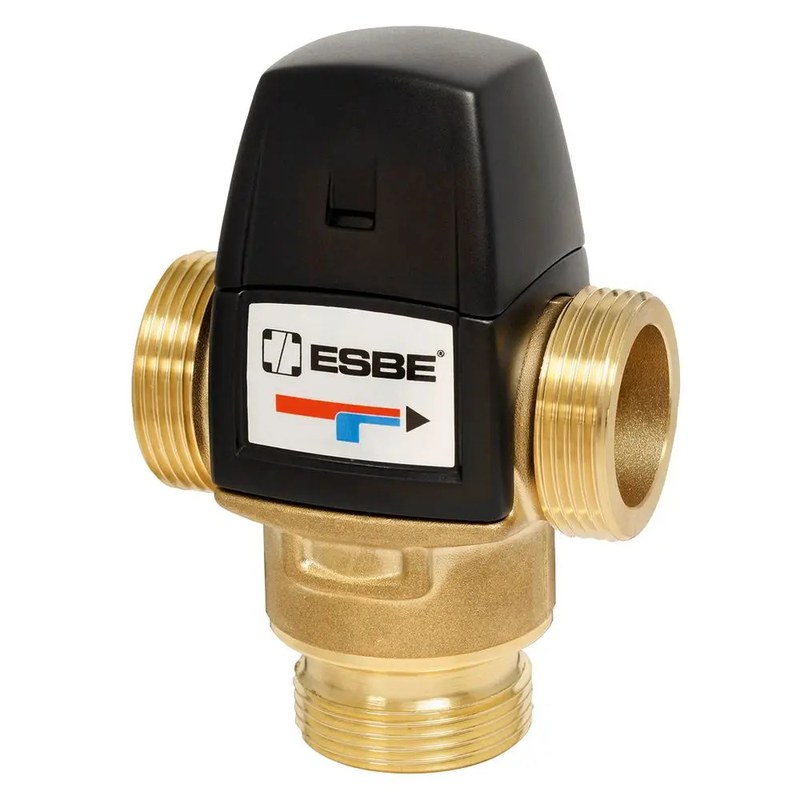

ESBE VTA522 20 43C — термостатический смесительный клапан для систем, в которых требуется автоматически ограничивать температуру воды на выходе. В корпусе изделия объединены каналы горячего и холодного потоков, подвижный распределительный элемент и термочувствительный механизм. Изменяя соотношение расходов, клапан формирует смешанный поток с температурой, соответствующей характеристике исполнения. В обозначении модели числовой фрагмент 20 относится к размерному исполнению, а 43C указывает на температурный вариант с номинальным значением 43 C.

Конструкция и функциональные элементы

В базовой функциональной схеме предусмотрены 3 присоединения: вход горячей воды, вход холодной воды и выход смешанной воды. Внутри корпуса потоки направляются к регулирующим проходам, площади которых меняются при перемещении термостатического элемента. В зависимости от конструктивного исполнения распределительную функцию выполняет золотник или аналогичный подвижный затвор. Его положение задаёт доли горячей и холодной воды, поступающие в общую камеру смешения. Термочувствительный элемент расположен так, чтобы воспринимать температуру смешанного потока. При нагревании рабочая среда внутри чувствительного механизма изменяет объём и перемещает шток. Шток передаёт усилие распределительному элементу, который уменьшает один проход и увеличивает другой. При охлаждении чувствительный элемент сокращается, а упругий возвратный механизм перемещает подвижные детали в обратную сторону. Благодаря этому регулирование происходит механически, без внешнего датчика, электропривода и электрического питания.

Материалы корпуса и уплотнений, форма резьбы, габаритная длина, коэффициент пропускной способности и предельное рабочее давление зависят от конкретного исполнения. Эти значения нельзя надёжно определить только по обозначению «20». Перед применением необходимо сверить маркировку, схему подключения и паспортные ограничения изделия. В частности, нельзя приписывать модели неподтверждённые значения Kvs, максимального давления, температурного диапазона или допуска регулирования.

Принцип регулирования

Клапан работает по принципу обратной связи: температура смешанной воды воздействует на чувствительный элемент, а тот изменяет соотношение входных расходов. В исполнении 43C номинальный температурный ориентир обозначен значением 43 C. Это значение не означает, что выходная температура останется абсолютно постоянной при любом расходе, давлении и состоянии источников. Реальная температура зависит от температур горячей и холодной воды, гидравлического баланса, загрязнения каналов и времени, необходимого термостату для реакции. Если смешанный поток нагревается выше целевого уровня, подвижный элемент уменьшает подачу горячей воды и увеличивает долю холодной. Если температура снижается, механизм корректирует положение в противоположном направлении. Когда устанавливается равновесие, через оба входа проходит такое количество воды, при котором тепловой баланс смеси приближается к заданному уровню. Регулирование плавное и механическое: устройство не использует электронные программы, таймер или дискретное переключение режимов.

Тепловой баланс упрощённо выражается формулой Tсм = (QгTг + QхTх)/(Qг + Qх), где Tсм — температура смешанной воды, Tг и Tх — температуры горячего и холодного потоков, Qг и Qх — соответствующие массовые расходы. Формула описывает идеализированное смешение без теплопотерь и показывает, почему результат зависит от соотношения потоков. Она не является характеристикой точности самого клапана и не заменяет расчёт трубопроводов. Для получения смешанной воды с температурой около 43 C температура горячего источника должна быть выше этого уровня, а холодного — ниже него.

Функциональные режимы

Хотя клапан не имеет электронного переключателя режимов, в работе можно выделить несколько характерных состояний. Они описывают переходные и установившиеся процессы в термостатическом механизме:

• Пусковой режим возникает после подачи воды или изменения температуры источников; термостатический элемент прогревается, поэтому выходная температура постепенно приближается к номинальному уровню,
• Установившийся режим соответствует стабильным входным температурам и расходу; подвижный элемент удерживается около положения теплового равновесия и корректирует соотношение потоков при небольших возмущениях,
• Режим компенсации проявляется при изменении температуры одного из входных потоков; чувствительный элемент реагирует на изменение температуры смеси и перемещает распределительный узел,
• Предельное положение возникает, когда механизму уже недостаточно хода для компенсации условий на входе; например, температура горячей воды слишком низкая или давление одного потока недостаточно для поддержания заданной температуры.

При изменении расхода водоразбора возможны кратковременные отклонения температуры. Их величина определяется быстродействием термостата, инерцией корпуса и перепадом давления на входах. Если давление горячей воды существенно отличается от давления холодной, расходные доли меняются, и клапан может работать менее устойчиво. Самодействующий механизм корректирует смешение только в пределах доступной пропускной способности и не способен компенсировать отсутствие горячего потока или недостаточный напор.

Условия монтажа и эксплуатации

Клапан устанавливают в соответствии с обозначениями входов и направлением потока на корпусе. Перестановка горячего и холодного подключений может нарушить регулирование. Перед монтажом трубопроводы промывают, чтобы удалить монтажные загрязнения и частицы, способные попасть в седло или подвижный узел. Присоединения и уплотнительные материалы должны соответствовать фактической резьбе, температуре и давлению системы. Чрезмерное усилие при затяжке может повредить резьбовую часть или нарушить герметичность. После заполнения системы удаляют воздух и проверяют соединения на утечки. Температуру на выходе оценивают после стабилизации: измерение сразу после запуска показывает переходный процесс, а не установившуюся характеристику. Проверку целесообразно проводить при нескольких расходах, фиксируя температуру горячего входа, холодного входа и смешанного потока. Если выходное значение заметно отличается от номинального, сначала проверяют правильность подключения, доступность обоих потоков, состояние каналов и стабильность давления. На работу клапана влияют накипь, механические примеси, коррозия и износ уплотнений. Эти факторы меняют проходные сечения и гидравлическое сопротивление, из-за чего ухудшается плавность регулирования. Фильтр перед клапаном может применяться для ограничения попадания загрязнений, если это предусмотрено схемой системы. Обратные клапаны устанавливают с учётом проекта и требований изготовителя. Предельные температура и давление рабочей среды должны приниматься только по технической документации конкретного артикула.

Таким образом, клапан ESBE VTA522 20 43C автоматически смешивает горячую и холодную воду, изменяя положение внутреннего распределительного элемента в ответ на температуру выходного потока. Трёхпортовая схема и механический термостат обеспечивают регулирование без внешнего электропривода. Для корректной работы необходимо соблюдать направление подключения, обеспечивать доступность обоих потоков и учитывать паспортные ограничения конкретного исполнения. Компания «Олниса» поставляет промышленное оборудование для инженерных и производственных объектов. В ассортименте представлены устройства для систем автоматизации, водоснабжения и технологических контуров. «Олниса» обеспечивает поставку ESBE VTA522 20 43C и другого оборудования для комплектации предприятий.
