Стабильная температура теплоносителя с клапаном ESBE VTC511
ESBE VTC511 — термостатический загрузочный клапан, регулирующий циркуляцию теплоносителя между котлом и теплоаккумулятором. Во время прогрева он ограничивает поступление холодной воды из бака и поддерживает рециркуляцию по короткому контуру. После достижения температурного порога клапан постепенно открывает поток к накопителю. Это сокращает период низкотемпературной работы котла и препятствует конденсации влаги на теплообменных поверхностях. Устройство применяют в водяных системах отопления с насосной циркуляцией.
Принцип работы и конструкция

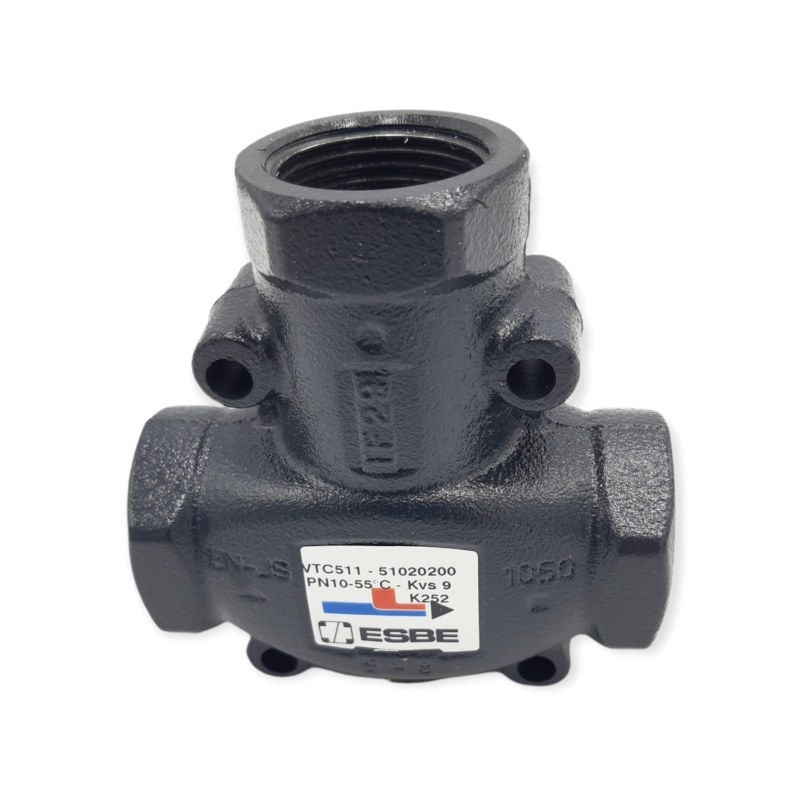

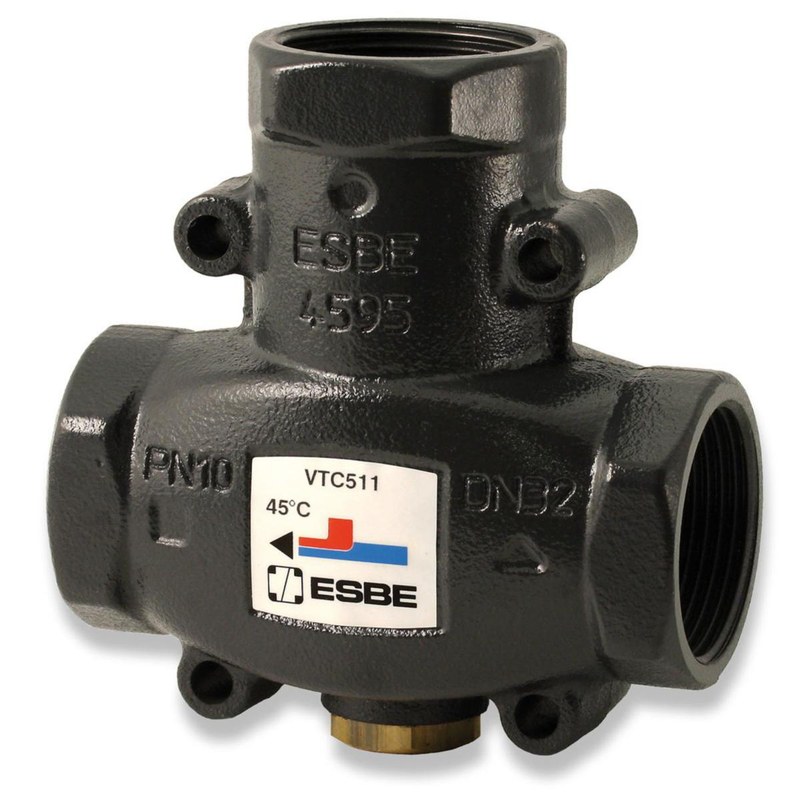

В трехходовом корпусе размещен термостатический элемент с восковым наполнителем, подпружиненным штоком и затвором. При низкой температуре элемент удерживает проход от теплоаккумулятора закрытым либо ограниченным, сохраняя циркуляцию между подачей и обратной линией котла. По мере нагрева воск расширяется и перемещает шток, изменяя площади проходных сечений. Часть горячего теплоносителя начинает поступать в бак, а охлажденная вода из его обратной линии смешивается с потоком малого круга. Котлу возвращается смешанная вода, температура которой поддерживается вблизи номинала термоэлемента. Корпус имеет три присоединительных порта: направление от котловой подачи, линию возврата от накопителя и выход смешанного потока к котлу. Их назначение должно соответствовать литой маркировке и схеме производителя. Перепутанное подключение меняет логику смешения и может лишить котел защиты от холодного возврата. В типовом исполнении применяют корпус из чугуна, термостатическую вставку, пружину и направляющий затвор. Точный состав материалов, резьбу и температуру открытия следует проверять по полному коду заказа.
Технические характеристики
Для ESBE VTC511 обычно указывают условный проход DN 25 и резьбовое присоединение G 1 дюйм. Для типового исполнения коэффициент пропускной способности составляет около Kvs 9 м3/ч. Этот коэффициент соответствует расчетному расходу воды через полностью открытый клапан при перепаде давления 1 бар; он не является постоянным расходом в работающей системе. Реальный режим определяется рабочей точкой насоса, диаметром труб, местными сопротивлениями, температурой и свойствами теплоносителя. Эти данные необходимо учитывать при расчетной проверке контура. Семейство термостатических элементов предлагает номиналы 55, 60, 65, 70, 75 и 80 C. Конкретная температура задана установленной вставкой и артикулом изделия. При достижении соответствующего порога клапан начинает пропускать воду со стороны накопителя, после чего степень открытия меняется вслед за температурой смешанного потока. Для распространенных исполнений предельная температура теплоносителя составляет до 100 C, максимальное рабочее давление — до 10 бар. Приведенные величины являются типовыми ориентирами: паспорт конкретной модификации имеет приоритет, поскольку параметры могут различаться. Основные данные, применяемые при оценке клапана и его места в контуре, включают:
- тип устройства — трехходовой термостатический загрузочный клапан,
- функция — ограничение холодного возврата и регулирование зарядки теплоаккумулятора,
- условный диаметр типового исполнения — DN 25,
- резьбовое присоединение типового исполнения — G 1 дюйм,
- коэффициент пропускной способности — приблизительно Kvs 9 м3/ч,
- номиналы термостатической вставки семейства — 55, 60, 65, 70, 75 и 80 C,
- типовой верхний температурный предел — до 100 C,
- типовой предел рабочего давления — до 10 бар,
- электропитание и управляющий сигнал — не требуются,
- среда — вода или допустимый водный теплоноситель.
Режимы работы
В режиме холодного пуска насос гоняет теплоноситель по малому кругу котла, пока термоэлемент блокирует значительный приток из накопителя. Такая рециркуляция помогает быстрее прогреть котловую рубашку и уменьшает температурный контраст между подачей и возвратом. В переходном режиме, по мере достижения номинала элемента, затвор постепенно приоткрывает порт бака. Горячая вода начинает заряжать теплоаккумулятор, а его охлажденный поток подмешивается к котловому контуру. В установившемся режиме клапан меняет соотношение потоков, реагируя на температуру смешения. При остывании он уменьшает холодный подмес. Все состояния возникают без отдельной команды автоматики, хотя насос, котел и защитные устройства должны быть включены в согласованную схему.
Монтаж и эксплуатация
Клапан устанавливают между подачей котла, обратной линией и накопителем в соответствии с направлением потоков, отмеченным на корпусе. До монтажа трубопроводы промывают, чтобы окалина и твердые частицы не блокировали шток и не ухудшали закрытие затвора. Перед арматурой предусматривают фильтр грубой очистки, а в контуре — средства удаления воздуха. Насос должен обеспечивать расчетный расход без превышения допустимых параметров. Запорная арматура позволяет изолировать участок для технического обслуживания; трубопроводы малого круга желательно теплоизолировать, чтобы уменьшить потери тепла и стабилизировать регулирование.
Таким образом, ESBE VTC511 представляет собой пассивный трехходовой термостатический клапан для котлового контура с теплоаккумулятором. Типовые параметры исполнения DN 25 включают соединение G 1 дюйм, Kvs около 9 м3/ч, термоэлементы семейства с номиналами 55–80 C и ориентировочные пределы до 100 C и 10 бар. Окончательные значения определяются артикулом и технической документацией конкретного изделия. Компания «Олниса» поставляет промышленное оборудование для производственных и инженерных систем. В ассортименте компании представлены решения для оснащения объектов, включая термостатическую арматуру ESBE. «Олниса» осуществляет поставку промышленного оборудования с комплектацией, установленной изготовителем.
