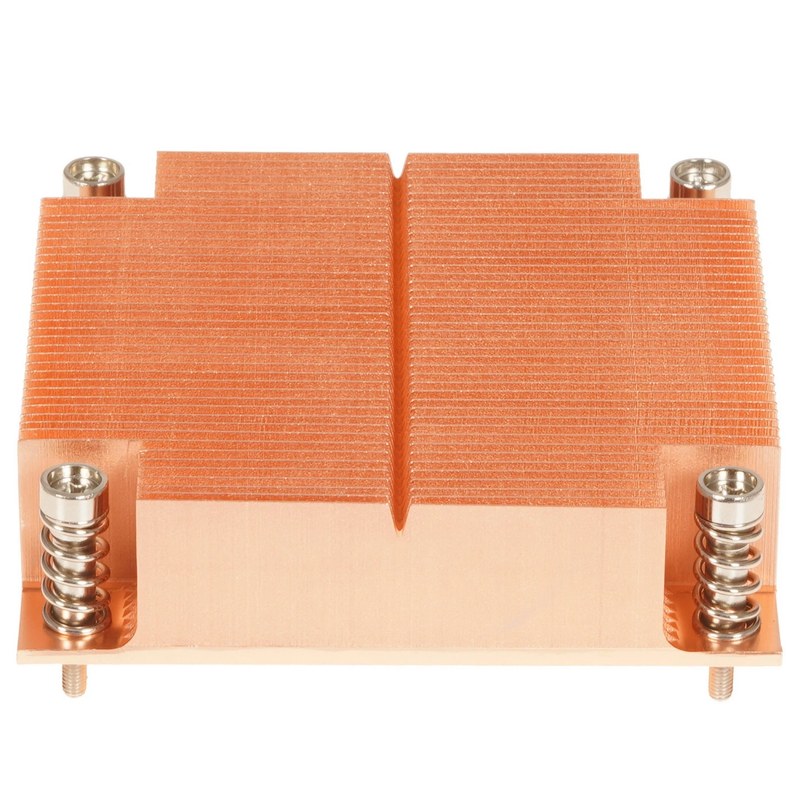

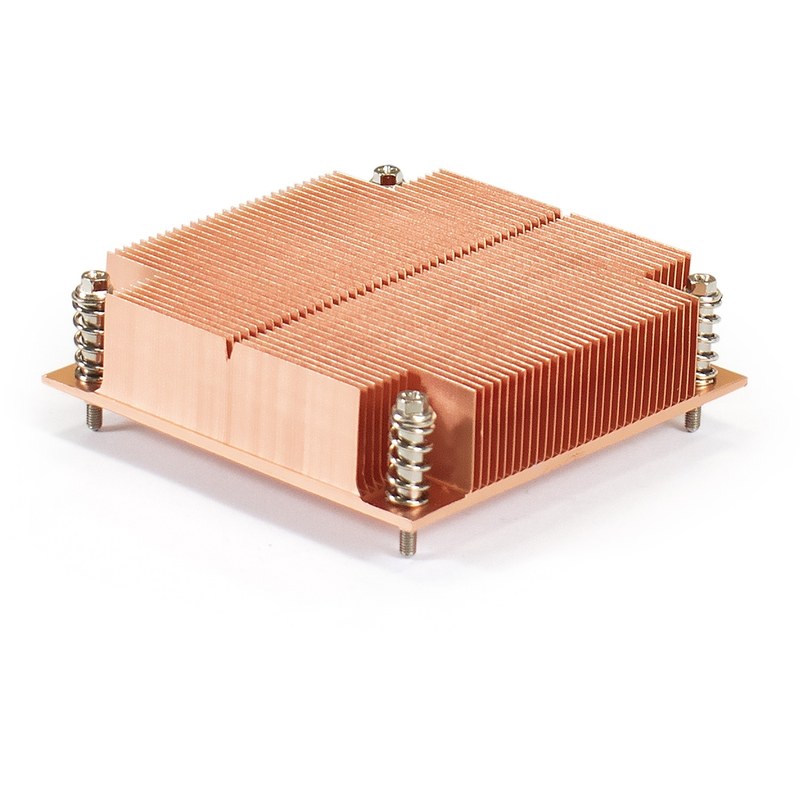

Радиатор для процессора ExeGate ESNK-0046.1U.115x.Cu — эффективное решение для отвода тепла

ExeGate ESNK-0046.1U.115x.Cu — процессорный радиатор низкого профиля, предназначенный для отвода тепла от совместимых центральных процессоров. Его конструкция рассчитана на системы с ограниченным внутренним пространством, в том числе корпуса формата 1U, где высота компонентов и свободная циркуляция воздуха имеют особое значение. Радиатор выполнен из меди, устанавливается на процессор винтовым креплением и поставляется с термопастой, нанесённой на основание. Модель относится к пассивным радиаторам: встроенного вентилятора у неё нет. Поэтому результат охлаждения зависит не только от контакта с теплораспределительной крышкой процессора, но и от воздушного потока внутри корпуса. В серверной или промышленной системе этот поток обычно создаётся корпусными вентиляторами. При оценке пригодности радиатора необходимо учитывать сокет, тепловыделение процессора, способ организации обдува, температурный режим корпуса и особенности монтажа.

Принцип работы

Радиатор принимает тепло от процессора через контактную поверхность основания и передаёт его в окружающий воздух. Между теплораспределителем процессора и основанием радиатора находится тонкий слой термопасты. Он заполняет микронеровности поверхностей и уменьшает тепловое сопротивление контакта. После установки тепло распространяется по медной конструкции и отводится в воздушный поток. Пассивное исполнение исключает потребление электроэнергии самим радиатором и не создаёт шума от отдельного вентилятора. При этом оно делает охлаждение более зависимым от внешнего обдува. В корпусе с малым воздушным потоком тепловая энергия будет удаляться медленнее, чем в системе с правильно направленным потоком воздуха. Для серверных корпусов это особенно важно: плотная компоновка компонентов и малая высота узлов требуют согласованной работы радиатора с общей системой вентиляции. Радиатор не выполняет активную регулировку температуры и не изменяет режим процессора. Контроль частоты, напряжения и защитных ограничений остаётся задачей материнской платы и самого CPU. При недостаточном охлаждении процессор может снижать производительность посредством температурного троттлинга, поэтому корректная установка радиатора не заменяет проверку температуры под реальной нагрузкой.

Основные технические характеристики

Ключевые параметры ExeGate ESNK-0046.1U.115x.Cu включают следующие значения:

• Производитель — ExeGate;
• Модель — ESNK-0046.1U.115x.Cu;
• Артикул изделия — EX286164;
• Тип изделия — процессорный радиатор без встроенного вентилятора;
• Материал радиатора — медь;
• Материал основания — медь;
• Поддерживаемые сокеты — LGA775, LGA1150, LGA1151, LGA1155, LGA1156, LGA1200;
• Заявленная мощность рассеивания — 100 Вт;
• Тип крепления — винтовой;
• Термопаста — нанесена на основание радиатора;
• Габариты изделия — 95 × 95 × 25 мм;
• Вес брутто — 435 г;
• EAN — 4895205123694.

Габариты 95 × 95 × 25 мм характеризуют компактный форм-фактор изделия. Высота 25 мм позволяет рассматривать радиатор для систем, где стандартные башенные кулеры не помещаются по вертикальному размеру. При этом перед установкой необходимо проверить не только высоту, но и площадь вокруг сокета. Радиатор может пересекаться с планками памяти, кабелями, элементами корпуса или другими компонентами, даже если его высота укладывается в доступный предел.

Медное основание и теплопередача

Медь обладает высокой теплопроводностью и быстро распределяет тепло от зоны контакта по радиатору. В данной модели материалом указана медь для радиатора и основания. Это помогает уменьшить температурный перепад между теплораспределителем процессора и участками конструкции, отдающими тепло воздушному потоку. Эффективность медного радиатора определяется не одним только материалом. Значение имеют площадь теплообмена, геометрия поверхности, качество обработки основания, равномерность прижима и температура проходящего воздуха. Даже теплопроводный материал не компенсирует неплотный контакт с процессором или недостаточный воздухообмен в корпусе. Поэтому при эксплуатации важна вся цепочка отвода тепла: от кристалла CPU к теплораспределителю, далее через термоинтерфейс к основанию радиатора и затем в поток воздуха. Предварительно нанесённая термопаста упрощает подготовку к монтажу. Она формирует контактный слой при установке и избавляет от необходимости отдельно дозировать состав. Перед повторным монтажом ранее использованный слой следует удалить и нанести новый термоинтерфейс: повторное прижатие загрязнённой или высохшей пасты может ухудшить тепловой контакт.

Крепление и контакт с процессором

Винтовое крепление удерживает радиатор на материнской плате и создаёт прижим к процессору. Для корректной работы важны равномерность давления и устойчивое положение конструкции. Перекос может привести к неполному контакту основания с теплораспределительной крышкой и локальному перегреву. Монтаж выполняется при отключённом питании системы. Радиатор устанавливается на подготовленный процессор, после чего крепёж затягивается постепенно и равномерно. Не следует чрезмерно затягивать винты: избыточное усилие способно повредить плату, крепёжные элементы или сам сокет. После установки необходимо убедиться, что радиатор не смещается, не касается соседних компонентов и не мешает прокладке кабелей. Если система уже эксплуатировалась, перед повторным использованием радиатора удаляются остатки старой термопасты с основания и теплораспределителя процессора. Контактные поверхности очищаются без абразивного воздействия. Нанесённый производителем термоинтерфейс предназначен для первичного монтажа; после снятия радиатора его повторное использование не обеспечивает надёжного теплового контакта.

Воздушный поток и тепловой режим системы

Пассивный радиатор эффективно работает только при наличии условий для отвода тепла. В корпусе должен поддерживаться направленный воздушный поток, проходящий через область процессора. В серверном оборудовании направление обдува часто задаётся конструкцией корпуса и расположением корпусных вентиляторов. Если поток проходит мимо радиатора или блокируется соседними компонентами, температура CPU может оказаться выше ожидаемой. При проектировании охлаждения учитываются:

• направление движения воздуха от входных зон корпуса к выходным;
• скорость воздушного потока в области процессорного радиатора;
• температура воздуха внутри корпуса при типичной и максимальной нагрузке;
• расстояние между радиатором, корпусными перегородками и соседними компонентами;
• влияние кабелей, накопителей и плат расширения на циркуляцию воздуха;
• длительность работы процессора под высокой нагрузкой;
• загрязнение вентиляционных каналов и фильтров.

В системах с переменной нагрузкой оценка только по кратковременному запуску недостаточна. Тепловой режим проверяется после продолжительной работы, когда нагреваются корпус, материнская плата и внутренний воздух. При достижении предельных температур процессор может снижать частоты, а при нарушении охлаждения система — аварийно отключаться. Контроль температуры и частот позволяет выявить проблемы с прижимом, термоинтерфейсом или вентиляцией до длительной эксплуатации оборудования.

Области применения

ExeGate ESNK-0046.1U.115x.Cu применим в компактных вычислительных системах, где необходим низкий профиль узла охлаждения и предусмотрен совместимый процессорный сокет. К таким конфигурациям могут относиться серверные платформы, специализированные рабочие станции и другие системы с ограничением по высоте. Применение определяется совместимостью крепления и соответствием тепловой нагрузки возможностям всей системы охлаждения. Радиатор включает в себя:

• материнская плата оснащена одним из поддерживаемых сокетов;
• корпус ограничивает использование высоких башенных кулеров;
• в системе имеется достаточный принудительный обдув;
• тепловыделение процессора и его рабочий режим соответствуют условиям установки;
• важно исключить отдельный источник шума от вентилятора на радиаторе.

Таким образом, ExeGate ESNK-0046.1U.115x.Cu представляет собой компактный медный радиатор для процессоров с поддерживаемыми сокетами LGA775, LGA1150, LGA1151, LGA1155, LGA1156 и LGA1200. Винтовое крепление обеспечивает фиксацию на плате, термопаста на основании упрощает первичную установку, а низкая высота 25 мм делает модель пригодной для систем с ограниченным монтажным пространством. Заявленная мощность рассеивания составляет 100 Вт, но рабочий температурный результат определяется конкретной конфигурацией и организацией обдува. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ. Поставки позволяют предприятиям и организациям получать оборудование для комплектации, модернизации и технического оснащения объектов.
