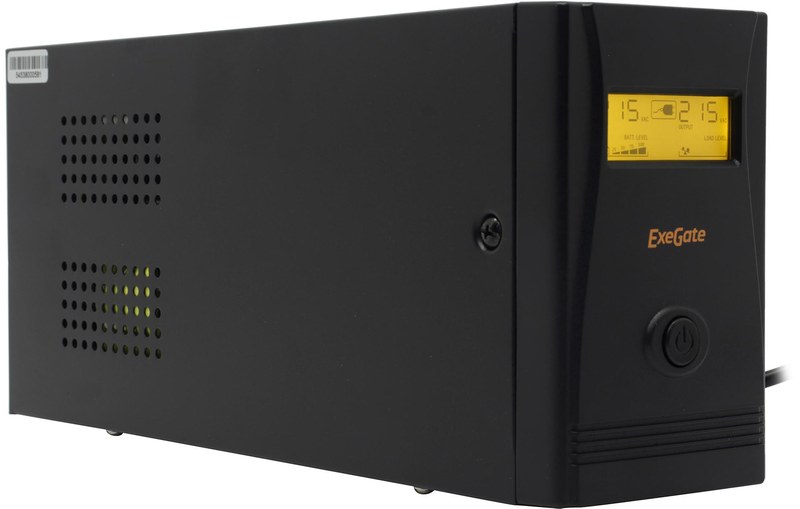

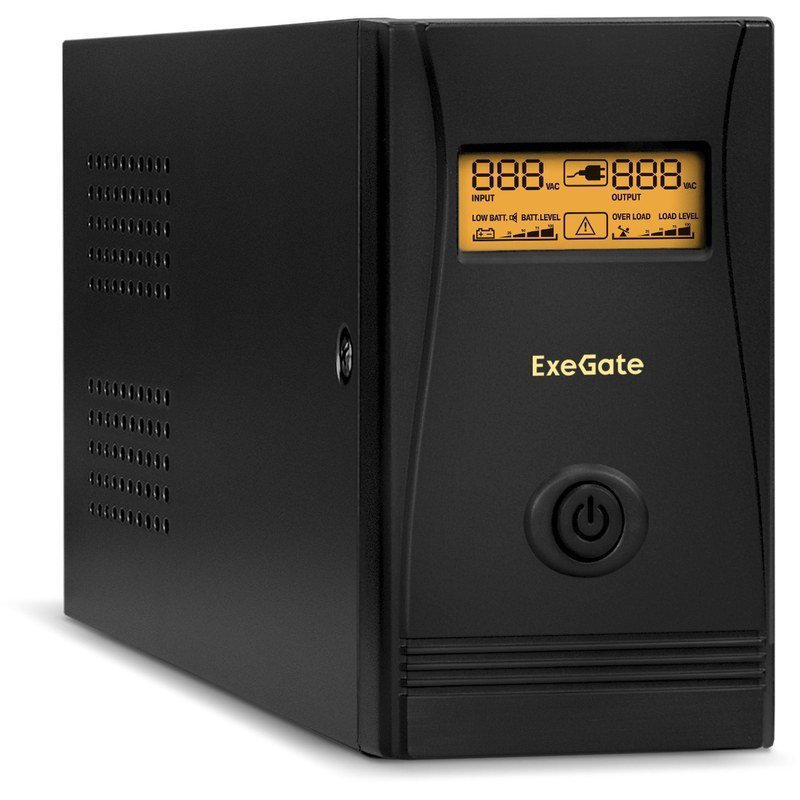

ИБП ExeGate SpecialPro Smart LLB-600 LCD: автоматическая стабилизация напряжения и резервное питание

Источник бесперебойного питания ExeGate SpecialPro Smart LLB-600 LCD представляет собой линейно-интерактивное устройство, предназначенное для обеспечения резервного электроснабжения, автоматической стабилизации напряжения и защиты подключенного оборудования от неблагоприятных воздействий электрической сети. Модель относится к категории компактных ИБП с номинальной полной мощностью 600 ВА и активной мощностью 360 Вт.

Функциональные возможности

Основная задача ExeGate SpecialPro Smart LLB-600 LCD заключается в поддержании электропитания оборудования при кратковременных нарушениях работы внешней сети. Встроенный аккумулятор обеспечивает ограниченный период автономного функционирования, необходимый для завершения текущих операций, сохранения данных либо поддержания работы маломощных электронных компонентов до восстановления подачи электроэнергии. Функциональные возможности устройства охватывают несколько направлений:

• резервное электроснабжение подключенной нагрузки при полном исчезновении сетевого напряжения;
• автоматическое регулирование выходного напряжения при допустимых колебаниях входных параметров;
• снижение воздействия кратковременных импульсных перенапряжений и электрических помех;
• контроль рабочего состояния посредством встроенной системы электронной индикации;
• защита аккумуляторной батареи от чрезмерного разряда и некорректных режимов зарядки;
• предупреждение пользователя о переходе на автономное питание и возникновении неисправностей;
• автоматическое возобновление нормальной работы после восстановления внешнего электроснабжения;
• подключение средств программного мониторинга в исполнениях с соответствующим коммуникационным интерфейсом.

Основные технические характеристики

Электрические параметры ExeGate SpecialPro Smart LLB-600 LCD рассчитаны на обслуживание однофазных потребителей сравнительно небольшой мощности. Основные характеристики серии:

• тип оборудования — линейно-интерактивный источник бесперебойного питания;
• номинальная полная мощность — 600 ВА;
• максимальная активная мощность нагрузки — 360 Вт;
• номинальное входное напряжение — 220 или 230 В в зависимости от модификации;
• рабочий диапазон входного напряжения для распространенных исполнений — 145–290 В;
• номинальная входная частота — 50/60 Гц;
• автоматическая регулировка напряжения — встроенная система AVR;
• номинальное выходное напряжение — около 220–230 В в зависимости от исполнения и режима работы;
• стабильность выходного напряжения — в пределах установленного для модели допуска, обычно ±10 %;
• форма выходного сигнала в автономном режиме — ступенчатая аппроксимация синусоидального напряжения;
• коэффициент полезного действия при работе от сети — более 95 %;
• тип аккумулятора — герметичный свинцово-кислотный, необслуживаемый;
• номинальное напряжение аккумуляторной батареи — 12 В;
• типичная емкость штатного аккумулятора — 7–7,2 А·ч в зависимости от исполнения;
• время восстановления заряда до уровня около 90 % — приблизительно 4–6 часов;
• тип системы индикации — жидкокристаллический дисплей LCD;
• функция запуска от аккумулятора при отсутствии внешнего напряжения — предусмотрена;
• автоматический перезапуск после восстановления электроснабжения — предусмотрен;
• степень защиты корпуса — IP20;
• допустимая температура эксплуатации — от 0 до +40 C;
• относительная влажность воздуха — до 90 % без образования конденсата;
• масса распространенных исполнений — приблизительно 4,2 кг.

Габариты, продолжительность переключения на аккумулятор, емкость батареи и состав интерфейсов зависят от полного обозначения модификации. При оценке конкретного устройства определяющее значение имеет его артикул.

Система автоматической стабилизации напряжения AVR

Встроенный автоматический регулятор напряжения предназначен для компенсации отклонений сетевого напряжения без перехода устройства на аккумуляторное питание. В распространенных линейно-интерактивных ИБП регулирование реализуется посредством переключения отводов автотрансформатора. Изменение коэффициента трансформации позволяет повышать или понижать напряжение относительно входного уровня. Контроллер непрерывно оценивает состояние электрической сети. При снижении напряжения до определенного порогового значения включается повышающая ступень регулирования. При чрезмерном увеличении напряжения задействуется понижающая ступень. Основные функции AVR:

• компенсация умеренного понижения сетевого напряжения;
• ограничение повышения напряжения на выходе при допустимом превышении входных параметров;
• сокращение количества переключений на аккумулятор;
• уменьшение интенсивности циклического разряда батареи;
• поддержание электропитания потребителей в условиях нестабильной сети;
• предотвращение ненужного расходования накопленной энергии при кратковременных колебаниях напряжения.

Характеристики выходного напряжения

При определении совместимости учитываются:

• допустимый диапазон входного напряжения подключенного устройства;
• требования потребителя к форме питающего сигнала;
• наличие активной коррекции коэффициента мощности PFC;
• пусковые токи и характер изменения нагрузки;
• чувствительность электронных схем к кратковременным перерывам электроснабжения;
• возможность работы оборудования при наличии высших гармоник напряжения;
• параметры электромагнитной совместимости отдельных компонентов.

Звуковая сигнализация и контроль неисправностей

Система звуковых уведомлений информирует о событиях, требующих внимания обслуживающего персонала. При исчезновении сетевого питания сигнализация позволяет определить, что нагрузка переведена на аккумулятор и время автономной работы ограничено. В зависимости от состояния оборудования могут формироваться предупреждения:

• переход на автономное электроснабжение;
• снижение остаточного заряда аккумулятора;
• возникновение перегрузки выходного тракта;
• обнаружение неисправности;
• срабатывание электронной защиты;
• критическое снижение напряжения батареи.

Характер звуковых сигналов определяется конкретным исполнением устройства. Различные интервалы и последовательности сигналов могут соответствовать отдельным режимам работы. Предупреждение о низком заряде имеет особое значение для компьютерной техники. После появления такого сообщения оставшееся время резервирования может быть недостаточным для выполнения продолжительных операций. При срабатывании аварийной сигнализации необходимо установить причину изменения рабочего состояния. Повторяющиеся предупреждения о перегрузке требуют проверки суммарной мощности потребителей, а ускоренное снижение заряда может указывать на ухудшение характеристик аккумулятора.

Критерии выбора и интеграции

Применимость ExeGate SpecialPro Smart LLB-600 LCD определяется совокупностью характеристик подключаемого оборудования и условий электроснабжения. Основные критерии технической оценки:

• соответствие активной и полной мощности нагрузки;
• допустимость ступенчатой формы выходного напряжения;
• совместимость блока питания с коммутационной паузой;
• необходимая продолжительность автономной работы;
• наличие подходящих выходных разъемов;
• потребность в USB-мониторинге;
• необходимость защиты коммуникационных линий;
• диапазон возможных отклонений напряжения сети;
• температурные условия эксплуатации;
• возможность безопасного размещения и вентиляции.

ExeGate SpecialPro Smart LLB-600 LCD представляет собой компактный линейно-интерактивный источник бесперебойного питания, предназначенный для защиты электронного оборудования от распространенных нарушений электроснабжения. Устройство сочетает резервное аккумуляторное питание, автоматическую стабилизацию напряжения AVR, электронные защитные функции и систему визуального контроля на основе жидкокристаллического дисплея. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ. Поставки оборудования для систем электроснабжения и промышленной инфраструктуры обеспечивают возможность комплектования объектов устройствами, необходимыми для организации надежного питания электронных компонентов и технологических систем.
