Источник бесперебойного питания ExeGate SN-5000 — эффективная защита от перебоев электроэнергии

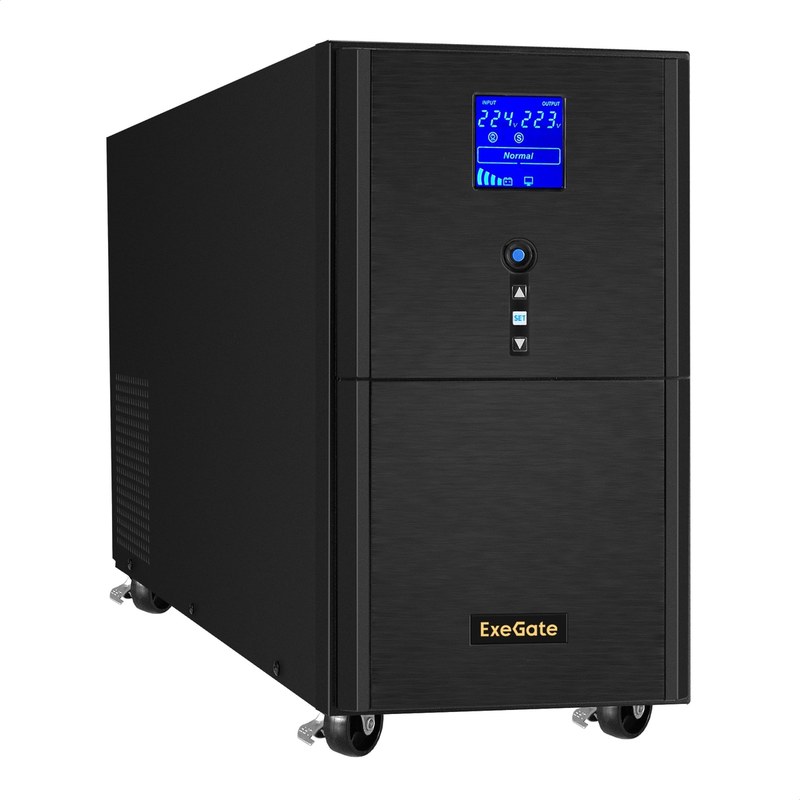

ExeGate SineTower SN-5000 — линейно-интерактивный источник бесперебойного питания мощностью 5000 ВА и активной мощностью до 4000 Вт. Устройство предназначено для защиты подключённой техники от перебоев электроснабжения, колебаний напряжения и ряда сетевых помех. При исчезновении входного питания ИБП переключает нагрузку на аккумуляторную батарею и формирует на выходе переменное напряжение с чистой синусоидальной формой.

Возможности модели

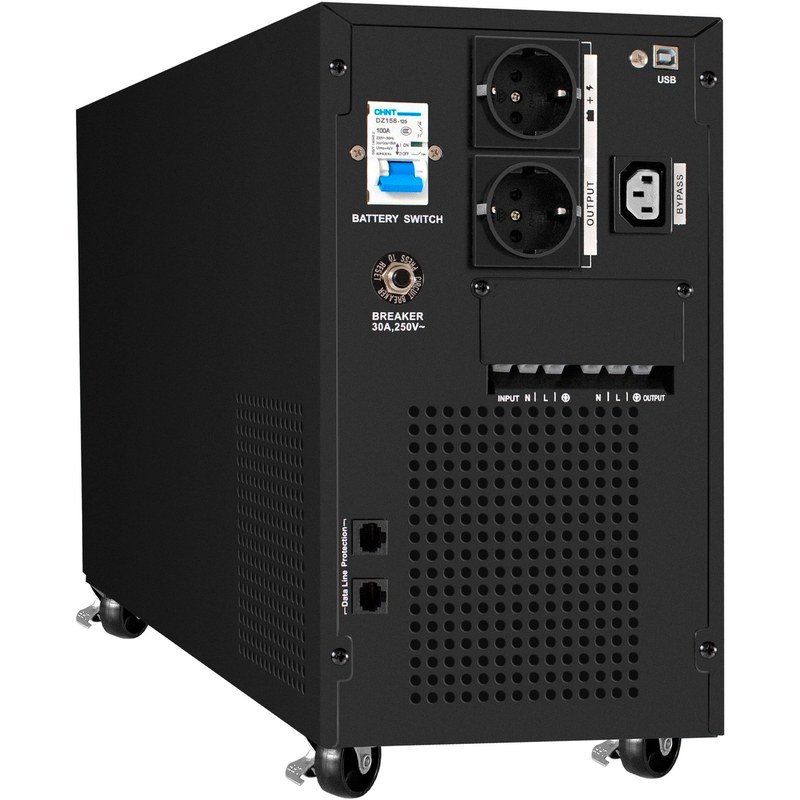

ExeGate SineTower SN-5000 обеспечивает резервное электропитание оборудования, подключённого к выходным разъёмам устройства. При наличии напряжения в допустимом диапазоне нагрузка получает питание от сети через внутренние цепи ИБП. Встроенный AVR корректирует напряжение, если его параметры требуют стабилизации. Когда входное питание выходит за рабочие пределы или пропадает, устройство переходит на аккумуляторную батарею. Ключевая задача ИБП заключается в том, чтобы дать подключённым устройствам время для штатного завершения работы либо сохранить питание критически важных узлов на период кратковременного отключения. Продолжительность автономной работы зависит от мощности нагрузки, состояния аккумуляторов, температуры, характера потребления и других условий. Поэтому номинал 5000 ВА сам по себе не определяет, сколько времени оборудование сможет работать без сети.

Основные технические характеристики

Базовые параметры ExeGate SineTower SN-5000 позволяют оценить соответствие ИБП условиям эксплуатации:

• Входная частота — 45–65 Гц,
• Выходное напряжение в инверторном режиме — 220 В переменного тока ± 3 %,
• Выходное напряжение при работе AVR — 190–245 В,
• Выходная частота — 50/60 Гц ± 0,5 Гц,
• Форма выходного сигнала в автономном режиме — чистая синусоида,
• Типичное время переключения на батареи — 2–6 мс, максимальное — до 10 мс,
• Номинальное напряжение аккумуляторной шины — 48 В,
• Количество встроенных аккумуляторов — четыре,
• Ёмкость одного аккумулятора — 17 А·ч,
• Номинальный ток заряда — 1,5–3,0 А,
• Рабочая температура — от 0 до +40 C,
• Допустимая относительная влажность при эксплуатации — 10–90 % без конденсации,
• Материал корпуса — сталь,
• Масса устройства — около 50,5 кг.

Принцип работы линейно-интерактивного ИБП

В штатном режиме питание поступает от сети. Встроенный стабилизатор AVR изменяет параметры напряжения в предусмотренных пределах, чтобы снизить влияние просадок или повышенного напряжения. Если параметры сети остаются в допустимой рабочей области, аккумуляторы не используются как основной источник энергии, а нагрузка получает питание через сетевой тракт устройства. При выходе напряжения за пределы, в которых корректная работа от сети невозможна, ИБП переключается на инвертор. Инвертор преобразует постоянное напряжение батарейной шины 48 В в переменное напряжение с частотой 50 или 60 Гц и синусоидальной формой. Время переключения ограничено несколькими миллисекундами, однако допустимый интервал для конкретного оборудования зависит от его блока питания и чувствительности к перерыву. После восстановления подходящего сетевого напряжения ИБП возвращает нагрузку на сетевой режим и возобновляет заряд аккумуляторов. Автоматическое управление снижает необходимость постоянного вмешательства оператора, но не отменяет плановую проверку состояния системы. Аккумуляторные батареи остаются расходным элементом: их характеристики постепенно ухудшаются вследствие старения, циклов разряда и условий хранения. Функция холодного старта позволяет включить ИБП от батарей при отсутствии напряжения в электросети. Она полезна для запуска оборудования после аварийного отключения, однако её применение зависит от уровня заряда аккумуляторов и текущей нагрузки.

Аккумуляторный блок и автономная работа

Четыре встроенные батареи напряжением 12 В образуют батарейную шину номиналом 48 В. Их ёмкость, состояние и температура влияют на доступное время резервирования. Номинальная энергия комплекта не равна энергии, которую нагрузка сможет получить на выходе: часть энергии теряется при преобразовании, а доступная ёмкость зависит от режима разряда и характеристик самих аккумуляторов. При высокой мощности потребления время работы на батареях сокращается особенно быстро. Поэтому SN-5000 не следует рассматривать как источник длительного автономного питания для нагрузки, близкой к максимальной, без предварительной оценки требуемого времени резерва. Если системе необходимо работать продолжительное время, проект должен учитывать энергетический баланс, условия охлаждения и периодичность восстановления заряда. Для аккумуляторного режима имеют значение следующие параметры и условия:

• Суммарная потребляемая мощность подключённой техники,
• Наличие кратковременных пусковых токов и циклических нагрузок,
• Фактическая ёмкость аккумуляторов и степень их износа,
• Температура в помещении и качество вентиляции,
• Время, доступное для зарядки батарей между отключениями,
• Частота и глубина предыдущих разрядов,
• Наличие устройств, которые должны отключаться первыми для сохранения критической нагрузки.

Области применения

Мощность SN-5000 позволяет использовать устройство в системах, где одновременно подключается несколько потребителей либо требуется питание одной нагрузки значительной мощности. Конкретная применимость зависит от энергопотребления оборудования и допустимого времени перерыва. Возможные направления использования включают:

• Системы отопления с котлами, циркуляционными насосами и автоматикой,
• Узлы связи и телекоммуникационное оборудование,
• Серверы, рабочие станции и периферийные устройства,
• Контрольно-измерительные комплексы и автоматику,
• Насосные установки и отдельные элементы водоснабжения,
• Локальные рабочие места и технологические участки с чувствительной электроникой.

Для электродвигателей и компрессоров особое значение имеют пусковой ток и характер нагрузки. Устройство, запускающееся кратковременно, может потреблять в момент пуска мощность, существенно превышающую установившееся значение. Если этот пик не учтён, ИБП способен перейти в перегрузку, даже когда обычное потребление выглядит допустимым. Для серверного и сетевого оборудования оцениваются активная мощность, коэффициент мощности блоков питания и допустимое время переключения. Для отопительных систем проверяются требования насоса и котла к форме выходного сигнала, фазировке и параметрам защитного заземления. Совместимость должна подтверждаться характеристиками конкретных устройств, а не только общим назначением ИБП.

Таким образом, устройство рассчитано на работу в однофазной сети 220 В и оснащено четырьмя аккумуляторами по 12 В и 17 А·ч. Оно может применяться для резервирования систем отопления, связи, вычислительной инфраструктуры, автоматики и другого оборудования, чувствительного к перерывам электроснабжения. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ. Поставка ExeGate SN-5000 позволяет включить источник бесперебойного питания в состав решения для защиты оборудования от перебоев и нестабильных параметров электросети.
