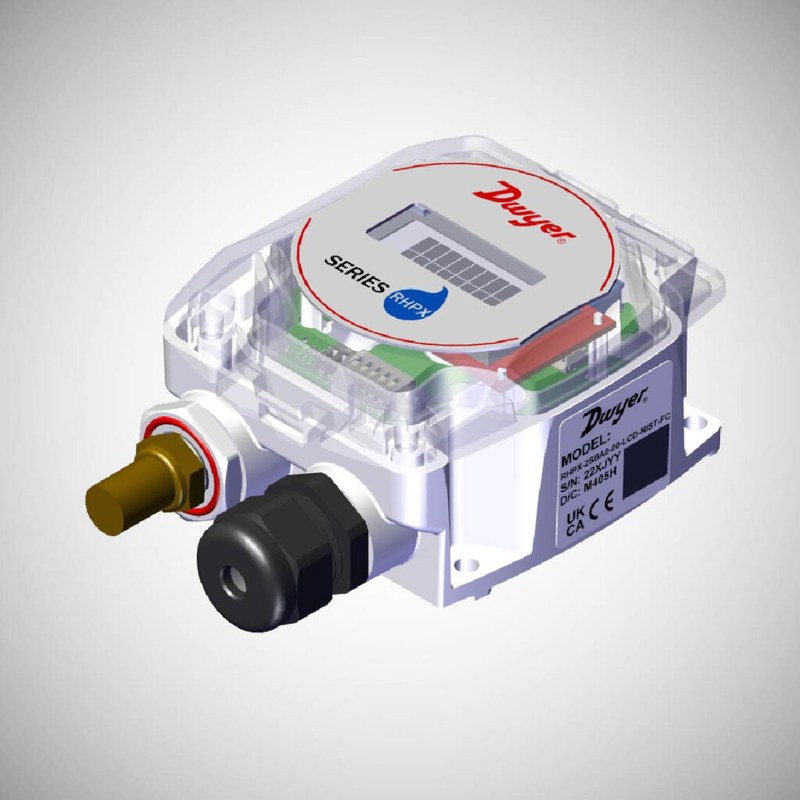

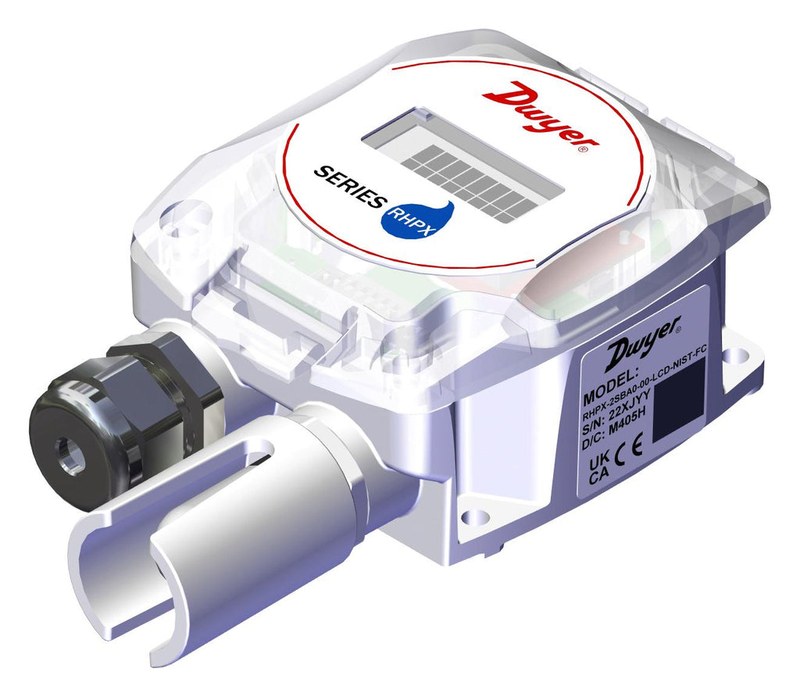

Датчик влажности и температуры Dwyer RHPX-2SSAE для автоматизированных систем
Dwyer RHPX-2SSAE относится к классу промышленных преобразователей влажности воздуха. Устройства этого типа используют в вентиляции, технологических камерах и системах подготовки воздуха. Основная измеряемая величина — относительная влажность RH, выражаемая в процентах. Она равна отношению парциального давления водяного пара к давлению насыщения при той же температуре. Шкала 0–100 % RH описывает состояния от сухого воздуха до насыщения.
Конструкция компонента
Сенсор размещают в контакте с газовой средой; выходной каскад обеспечивает передачу данных в систему автоматики. Буквенно-цифровое обозначение RHPX-2SSAE само по себе не подтверждает материал зонда, электрический интерфейс и вариант соединения: эти сведения уточняют по паспорту изделия. В составе измерительного узла рассматривают следующие элементы:
- влагочувствительный сенсор с изменяющимся электрическим параметром,
- защитный колпачок или фильтр, ограничивающий воздействие пыли,
- электронную плату обработки и температурной компенсации,
- корпус и кабельные вводы для подключения к автоматике,
- контактную группу либо разъем электрического интерфейса.
Защитный фильтр снижает загрязнение сенсора, но замедляет реакцию на изменение влажности. Время отклика определяют по достижению 63 % либо 90 % нового установившегося значения; эти показатели различны.
Принцип измерения и обработка сигнала
В емкостной схеме гигроскопический полимер изменяет диэлектрическую проницаемость при поглощении влаги. Изменение емкости преобразуется в значение RH, после чего выполняют линеаризацию и температурную коррекцию. Тип сенсора и алгоритм конкретного RHPX-2SSAE должны подтверждаться техническим описанием. Последовательность измерительного цикла включает:
- обмен влагой между воздушной средой и чувствительным покрытием,
- регистрацию изменения электрического отклика сенсора,
- коррекцию зависимости отклика от температуры,
- масштабирование результата в единицах % RH,
- передачу значения на контроллер или регистратор.
При линейном токовом выходе 4–20 мА для шкалы 0–100 % RH расчетная зависимость составляет I = 4 + 0,16 × RH. Влажность 25 % RH дает 8 мА, 50 % RH — 12 мА, 75 % RH — 16 мА. Для шкалы 0–10 В значение 60 % RH соответствует 6 В. Примеры описывают принципы масштабирования, но не устанавливают тип выхода RHPX-2SSAE.
Технические параметры и ограничения
Контрольные параметры инженерной оценки включают:
- шкала относительной влажности от 0 до 100 % RH,
- пример нормированного токового сигнала от 4 до 20 мА,
- пример нормированного напряжения от 0 до 10 В,
- условная абсолютная погрешность ±2 % RH в рабочей области,
- контрольная температура окружающего воздуха 25 C,
- расчетная нагрузка токовой петли 250 Ом при сигнале 20 мА,
- расчетное падение напряжения на этой нагрузке 5 В.
Если допустить погрешность ±2 % RH, истинной влажности 50 % RH соответствует интервал показаний 48–52 % RH, или 11,68–12,32 мА на условном выходе 4–20 мА. При нагрузке 500 Ом ток 20 мА создает падение напряжения 10 В; необходим дополнительный запас питания самого датчика. Допустимые значения питания и сопротивления нагрузки определяет документация изготовителя.
Режимы эксплуатации и монтаж
Конденсат, химически активные пары и аэрозоли способны ухудшать стабильность влагочувствительного слоя. При 100 % RH возможно выпадение воды, особенно на охлажденной поверхности зонда. Фильтрацию потока и доступ к сенсору предусматривают с учетом загрязненности и скорости движения воздуха. При эксплуатации различают несколько режимов:
- непрерывное наблюдение с передачей сигнала в контроллер,
- переходный процесс после изменения температуры или влажности,
- стабилизированное измерение после выравнивания условий,
- проверку показаний по контрольной влажностной среде,
- аварийное состояние при обрыве проводки или потере питания.
Датчик размещают в репрезентативной зоне потока, вдали от нагретых поверхностей и прямого попадания воды. Полярность, распиновку и схему подключения устанавливают по маркировке выводов. Токовые и напряженческие интерфейсы имеют разные схемы включения, поэтому подключать питание до проверки назначения клемм недопустимо.
Таким образом, Dwyer RHPX-2SSAE рассматривается как компонент промышленной системы измерения влажности. Результат зависит от стабильности сенсора, температурной компенсации, схемы подключения и эксплуатационной среды. Расчетные показатели, приведенные в статье, иллюстрируют принципы измерения и не заменяют заводской паспорт. Компания «Олниса» поставляет промышленное оборудование для предприятий разных отраслей. Поставки «Олниса» включают технические изделия для систем автоматизации и производственной инфраструктуры. Оборудование Dwyer занимает место в ассортименте промышленной продукции, поставляемой компанией «Олниса».
