ИБП ExeGate Power Smart ULB 1000 — надежная защита оборудования от перебоев электропитания

Источник бесперебойного питания ExeGate Power Smart ULB-1000 предназначен для временного электроснабжения подключённой техники при отключении сети и снижения влияния отклонений входного напряжения. Устройство относится к линейно-интерактивному типу: при нормальном питании нагрузка получает энергию от сети, а при нарушении заданных условий ИБП переключается на встроенную аккумуляторную батарею. Встроенная система автоматической регулировки напряжения корректирует часть сетевых колебаний без перехода в батарейный режим.

Технические характеристики

Базовые параметры Power Smart ULB-1000 определяют совместимость устройства с сетью, подключаемой нагрузкой и условиями размещения:

• Полная выходная мощность — 1000 В·А,
• Активная выходная мощность — 550 Вт,
• Топология — линейно-интерактивная,
• КПД в режиме работы от сети — более 95 %,
• Номинальное входное напряжение — 220 В,
• Диапазон входного напряжения для работы от сети — 145–290 В,
• Входная частота — 50/60 Гц ± 5 Гц,
• Номинальное выходное напряжение — 220 В ± 10 %,
• Выходная частота, указанная для исполнения EX292790, — 45–65 Гц,
• Форма сигнала на выходе — ступенчатая аппроксимация синусоиды,
• Тип аккумулятора — герметичный необслуживаемый свинцово-кислотный,
• Параметры встроенной батареи — 12 В, 9 А·ч,
• Типовое время переключения на аккумулятор — 2–6 мс, максимальное — 10 мс,
• Время автономной работы при нагрузке 50 % — около 8,9 минуты,
• Время автономной работы при нагрузке 70 % — около 2,9 минуты,
• Время автономной работы при нагрузке 100 % — около 0,9 минуты,
• Типовое время заряда до 90 % — 4–6 часов,
• Диапазон рабочих температур — от 0 до 40 C,
• Допустимая относительная влажность — 0–90 %,
• Степень защиты корпуса — IP20,
• Уровень шума на расстоянии 1 м — до 40 дБА,
• Габариты исполнения EX292790 — 95 × 140 × 280 мм,
• Масса исполнения EX292790 — около 4,75 кг.

Время работы от батареи зависит от фактической нагрузки, состояния аккумулятора, температуры и режима эксплуатации. Приведённые значения показывают, что при полной мощности устройство обеспечивает короткий резерв, достаточный преимущественно для сохранения данных и корректного выключения оборудования. При меньшем энергопотреблении подключённые устройства могут работать дольше, однако фактический интервал следует оценивать по конкретной конфигурации и состоянию батареи.

Конструкция и варианты исполнения

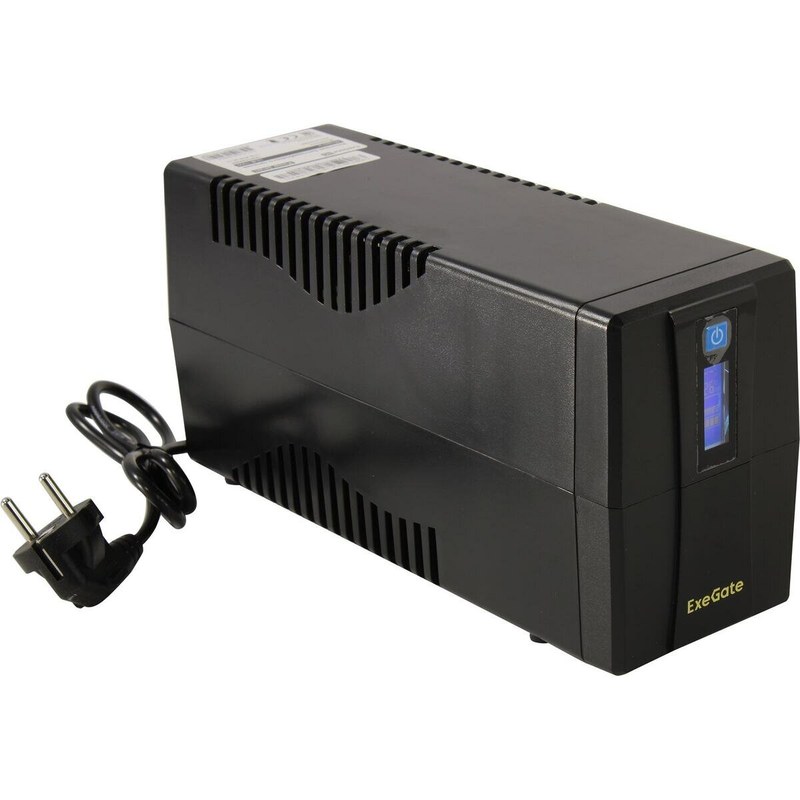

Корпус Power Smart ULB-1000 выполнен в настольном вертикальном формате. Компактное исполнение облегчает размещение рядом с компьютером, сетевым оборудованием или рабочим местом оператора. При выборе места учитываются доступ к входному кабелю и выходным гнёздам, вентиляционные зазоры и возможность визуального контроля дисплея. Закрывать вентиляционные отверстия или размещать прибор в ограниченном пространстве без циркуляции воздуха не следует: при преобразовании энергии электронные компоненты выделяют тепло. На передней панели расположен ЖК-дисплей, используемый для отображения состояния ИБП. Индикация помогает различать работу от сети, переход на батарею, низкий заряд и неисправность. На корпусе размещены выходные разъёмы, сетевой ввод с несъёмным кабелем и, в соответствующих модификациях, интерфейс USB и разъёмы защиты линии данных. Конкретная конфигурация определяется суффиксом модели. Основные варианты разъёмов различаются следующим образом:

• Исполнение 4C13 оснащается четырьмя выходами IEC 320 C13,

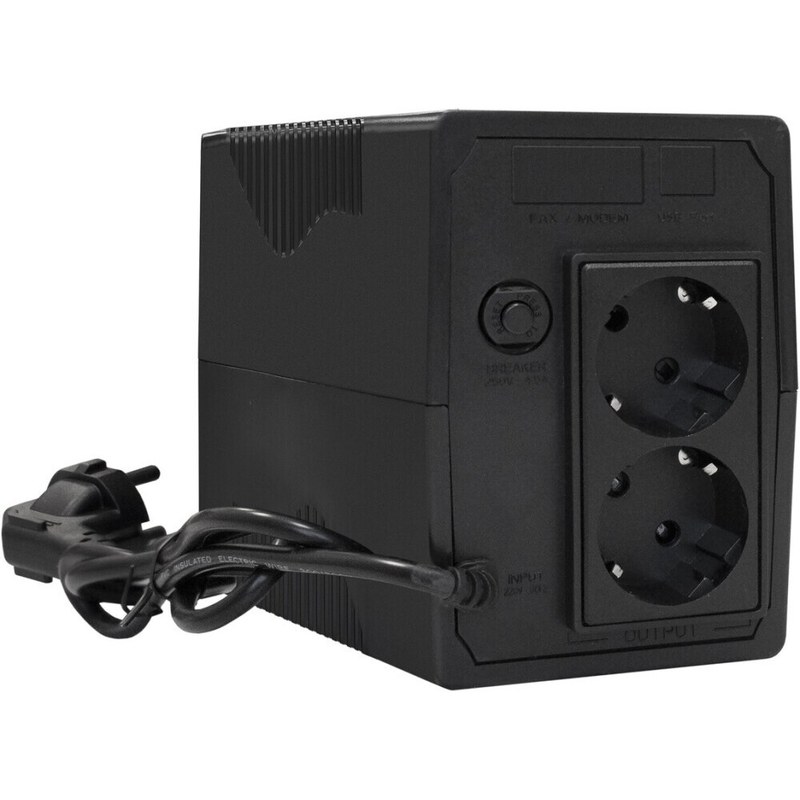

• Исполнение 2SH оснащается двумя розетками Schuko,
• Модификации с обозначением RJ имеют защиту линии передачи данных,
• Модификации с обозначением USB оснащаются интерфейсом для обмена данными с компьютером,
• Во многих исполнениях все выходные гнёзда подключены к резервному питанию от батареи.

Наличие USB само по себе не означает, что ИБП будет автоматически управлять компьютером без программного обеспечения и корректно настроенного соединения. Если требуется автоматическое завершение работы, следует проверить совместимость интерфейса и программной части с используемой операционной системой и конкретной модификацией. Разъёмы RJ предназначены для защиты линии данных; они не заменяют выходные гнёзда переменного тока и не увеличивают допустимую мощность нагрузки.

Принцип работы и стабилизация

Линейно-интерактивная схема позволяет устройству реагировать на изменения сетевого напряжения без постоянного преобразования всей входной энергии в постоянный ток и обратно. При допустимом качестве сети ИБП работает в сетевом режиме. Если напряжение выходит за пределы диапазона, в работу вступает AVR — автоматический регулятор напряжения. Он изменяет уровень выходного напряжения в пределах возможностей схемы, сокращая число переходов на аккумулятор при умеренных отклонениях сети. Если входное питание пропадает или становится неприемлемым для работы, ИБП переключает нагрузку на батарею. Переход занимает несколько миллисекунд. Такой интервал обычно приемлем для компьютерной и сетевой техники, рассчитанной на краткие провалы питания, но совместимость зависит от блока питания подключённого оборудования и характера нагрузки. ИБП этого класса не следует рассматривать как полностью изолированный источник с непрерывным двойным преобразованием. В автономном режиме инвертор формирует выходное напряжение с аппроксимированной синусоидальной формой. Это решение подходит для широкого спектра типовых электронных устройств, однако не всегда совместимо с оборудованием, чувствительным к форме напряжения. При подключении устройств с электродвигателями, компрессорами, трансформаторными блоками питания или высокими пусковыми токами необходимо проверять требования их производителей. Простого соответствия потребляемой мощности номиналу в ваттах может быть недостаточно: кратковременный пусковой импульс способен вызвать перегрузку.

Аккумулятор и автономная работа

Встроенная батарея ExeGate HR 12-9 имеет номинальное напряжение 12 В и ёмкость 9 А·ч. Это герметичный свинцово-кислотный аккумулятор, не требующий долива электролита. Его ресурс зависит от температуры, глубины разряда, частоты аварийных переключений и продолжительности хранения без подзарядки. При длительной эксплуатации ёмкость постепенно снижается, поэтому прежнее время автономной работы не гарантируется после нескольких лет использования. После отключения электроэнергии ИБП питает нагрузку от батареи до восстановления сети, достижения порога низкого заряда либо срабатывания защиты. При планируемой работе от резервного питания нагрузку целесообразно подключать с запасом относительно предельных 550 Вт. Запас снижает вероятность перегрузки и оставляет больше времени для завершения процессов. При максимальном потреблении резерв ограничивается примерно одной минутой, поэтому рассчитывать на длительную работу мощной системы нельзя. Для оценки автономности учитываются суммарная мощность всех подключённых устройств и режим их работы. В расчёт включаются монитор, системный блок, маршрутизатор, сетевые накопители, периферия и другие потребители, если они подключены к выходам ИБП. Лазерные принтеры, обогреватели, электроинструмент и другая нагрузка с высоким пусковым током не относятся к типовым потребителям для такого устройства. Работа батареи сопровождается естественным нагревом и изменением её характеристик. Для продления срока службы устройство размещают в сухом помещении с температурой в пределах рабочего диапазона, не подвергают частым глубоким разрядам и после длительного обесточивания дают аккумулятору восстановить заряд. Если резервное время заметно сократилось, следует проверить состояние батареи и соответствие подключённой нагрузки паспортной мощности.

Области применения

Параметры модели соответствуют задачам резервирования маломощного электронного оборудования, для которого важны кратковременная автономность и стабилизация сетевого питания:

• Персональный компьютер и монитор с суммарной мощностью в пределах допустимой нагрузки,
• Маршрутизатор, коммутатор и другое маломощное сетевое оборудование,
• Рабочая станция с периферийными устройствами, не создающими чрезмерного пускового тока,
• Системы видеонаблюдения и контроля с подходящими параметрами электропитания,
• Кассовое и офисное оборудование, требующее времени для сохранения данных,
• Отдельные электронные приборы, для которых допустима ступенчатая форма сигнала при резервном питании.

Применение в технологических системах оценивается отдельно для каждого потребителя. ExeGate Power Smart ULB-1000 не следует автоматически считать подходящим для насосов, холодильных компрессоров, медицинской техники, отопительных котлов или средств автоматики. Для такого оборудования проверяются пусковая мощность, требования к форме и частоте напряжения, допустимое время переключения и минимально необходимая продолжительность резерва. Для ответственных узлов непрерывного технологического процесса выбирается ИБП соответствующего класса с учётом последствий потери питания.

Таким образом, ExeGate Power Smart ULB-1000 представляет собой линейно-интерактивный источник бесперебойного питания с полной мощностью 1000 В·А и активной мощностью 550 Вт. Встроенный аккумулятор 12 В, 9 А·ч обеспечивает кратковременный резерв, а AVR корректирует часть отклонений сетевого напряжения. Модель предназначена прежде всего для компьютерной, офисной и сетевой техники с умеренным энергопотреблением. При выборе учитываются полное обозначение исполнения, тип выходных разъёмов, форма выходного сигнала в батарейном режиме и требуемое время автономной работы. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ, включая источники бесперебойного питания ExeGate Power Smart ULB-1000 и другую электротехническую продукцию. Поставки оборудования позволяют предприятиям и организациям комплектовать объекты средствами резервного электроснабжения в соответствии с их техническими потребностями.
