Привод ESBE 95-2: функциональные возможности и эксплуатационные преимущества

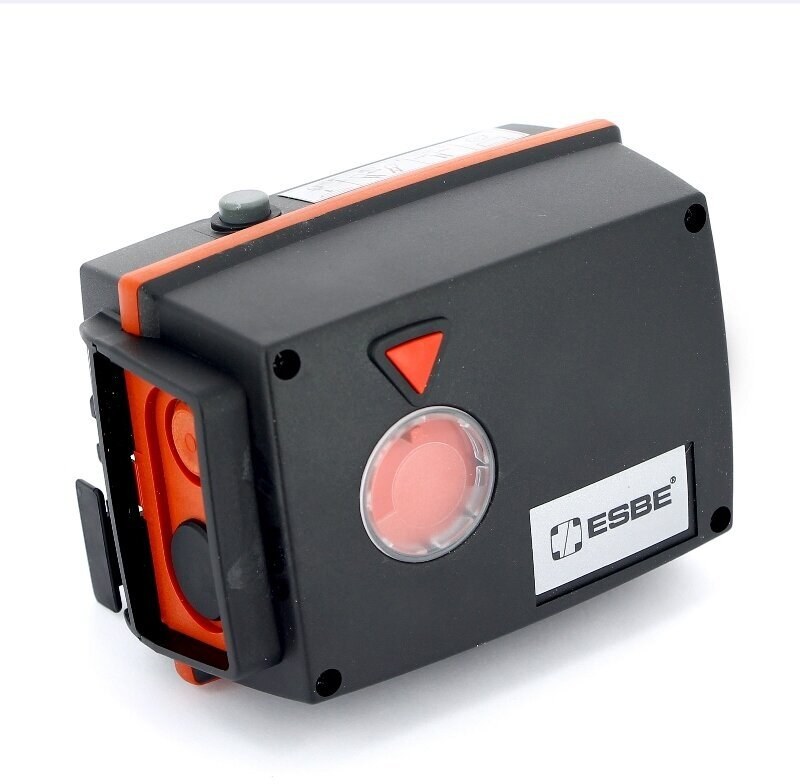

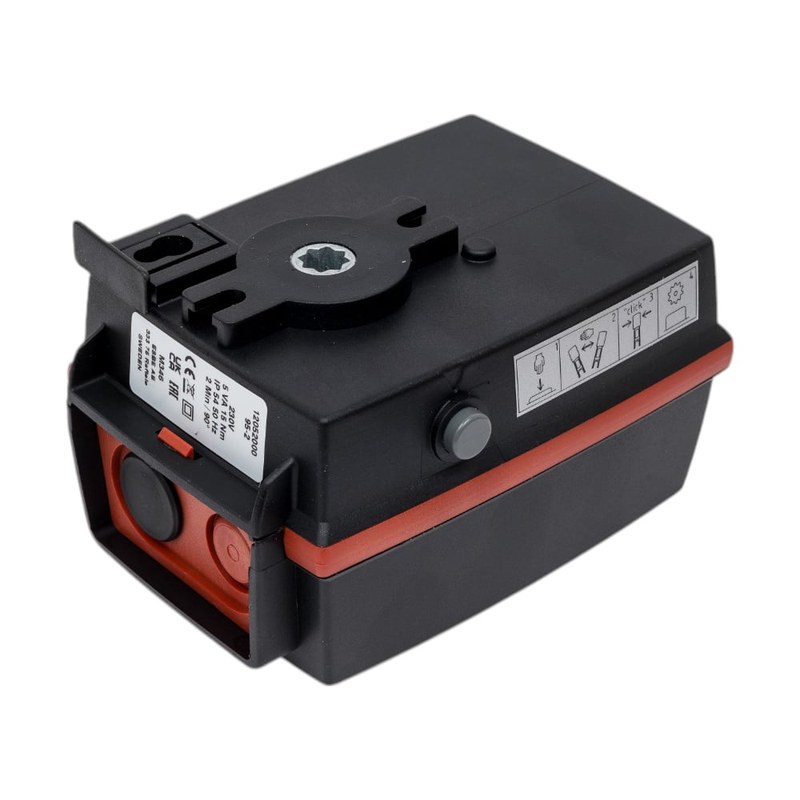

Привод ESBE 95-2 относится к исполнительным устройствам, предназначенным для механизированного изменения положения регулирующего органа в трубопроводной системе. Электропривод преобразует управляющее воздействие в угловое перемещение вала арматуры.
Функциональная роль
Поворотный привод устанавливается на совместимую арматуру и изменяет положение ее затвора в пределах предусмотренного конструкцией рабочего хода. При этом регулируется соотношение потоков либо распределение теплоносителя между направлениями. В смесительном контуре изменение угла поворота воздействует на температуру воды после узла смешения. При распределительной схеме исполнительный механизм изменяет долю расхода через отдельные ветви. Сам привод не измеряет температуру и не рассчитывает требуемое положение клапана: эти функции выполняют внешние средства автоматического управления, если они предусмотрены проектом. При оценке применимости устройства учитывают следующие условия:
- тип и присоединительные размеры установленного клапана,
- требуемое направление и диапазон поворота регулирующего органа,
- характер управляющего сигнала и электрическую схему подключения,
- допустимые механические нагрузки на выходной узел,
- условия размещения и требования к защите электрооборудования.
Конструкция исполнительного механизма
В составе типового узла привода различают следующие функциональные элементы:
- электродвигатель, создающий исходное вращательное движение,
- редуктор, обеспечивающий необходимое передаточное отношение,
- выходной вал или переходное соединение для передачи момента,
- ограничители хода, предотвращающие выход за рабочие положения,
- клеммную часть для присоединения цепей питания и управления.
Принцип действия и регулирование
При поступлении разрешенного электрического воздействия двигатель вращается в заданном направлении. Через зубчатую передачу момент поступает на вал клапана, который изменяет положение внутреннего регулирующего элемента. После достижения требуемой позиции управляющее воздействие прекращается; при достижении предела рабочего хода перемещение ограничивается предусмотренными устройствами. Скорость перестановки влияет на динамику контура: чрезмерно быстрое воздействие способно усилить колебания температуры, а слишком медленное увеличивает время выхода на заданный режим. Последовательность работы в автоматизированном контуре включает следующие процессы:
- измерение регулируемой величины отдельным датчиком,
- сопоставление измеренного значения с уставкой контроллером,
- формирование команды на изменение положения клапана,
- поворот выходного узла привода и перераспределение потоков,
- повторное измерение параметра и коррекцию управляющего воздействия.
Монтаж и электрическое подключение
Монтаж выполняют на обесточенном оборудовании с учетом положения клапана и доступности соединений. Перед закреплением привода устанавливают исходную позицию затвора, проверяют свободный ход механизма и совмещают соединительные элементы. Перекос выходного соединения вызывает дополнительное сопротивление, повышает износ передачи и ухудшает повторяемость позиционирования. Корпус фиксируют штатными крепежными деталями, не используя выходной вал в качестве средства силовой затяжки. При подключении и вводе в эксплуатацию проверяют следующие операции:
- соответствие питающего напряжения маркировке изделия,
- правильность соединения защитных и рабочих проводников,
- разделение силовых и сигнальных цепей по проектной схеме,
- совпадение команды открытия с фактическим направлением поворота,
- остановку перемещения в допустимых конечных положениях,
- отсутствие заклинивания и нехарактерного шума редуктора.
Таким образом, привод ESBE 95-2 выполняет функцию исполнительного звена в системе управления поворотной арматурой. Надежность узла зависит от совместимости с клапаном, правильного электрического подключения, согласования направления вращения и корректной настройки алгоритма регулирования. При эксплуатации важны контроль механического сопряжения и своевременное выявление отклонений в работе в пределах рабочего ресурса. Компания «Олниса» осуществляет поставку промышленного оборудования, включая компоненты для автоматизации инженерных систем.
