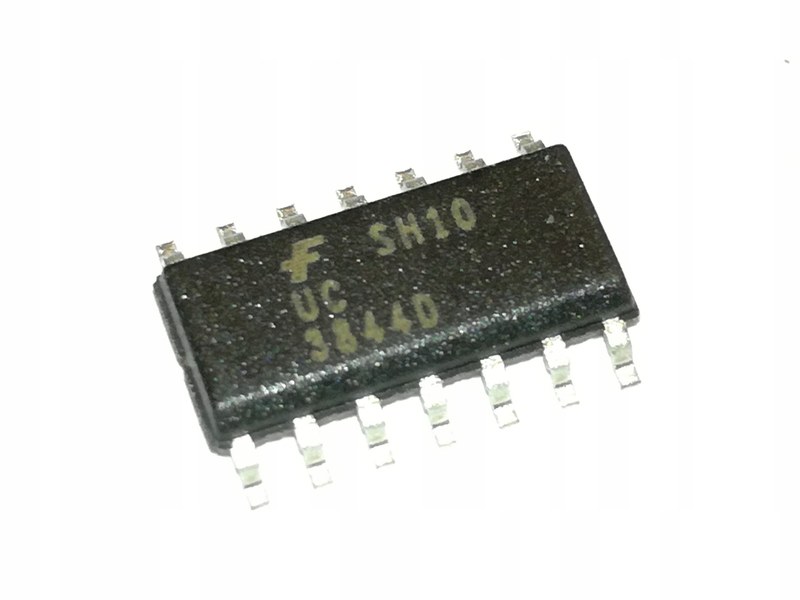

Контроллер Fairchild UC3844D1: технические характеристики и функциональные преимущества

Fairchild UC3844D1 — интегральный контроллер широтно-импульсной модуляции с управлением по пиковому току. Он предназначен для построения импульсных источников питания и DC/DC-преобразователей, в которых длительность управляющего импульса регулируется с учётом напряжения обратной связи и сигнала, пропорционального току силового элемента. Микросхема объединяет генератор, источник опорного напряжения, усилитель ошибки, компаратор ограничения тока, узел блокировки при пониженном напряжении питания и выходной каскад для управления внешним MOSFET.

Место в составе преобразователя

UC3844D1 относится к контроллерам фиксированной частоты с токовым управлением. В типовом преобразователе микросхема формирует управляющие импульсы на затвор внешнего силового транзистора. Каждый импульс начинается по тактовому сигналу генератора, а его завершение определяется уровнем сигнала на входе контроля тока. Чем раньше токовый сигнал достигает установленного порога, тем короче импульс и тем меньше энергии передаётся в силовой каскад за данный цикл. В состав устройства входят:

• внутренний генератор, частота которого задаётся внешними резистором и конденсатором;
• источник опорного напряжения около 5 В для стабилизации внутренних узлов и питания время задающей цепи;
• усилитель ошибки, сравнивающий сигнал обратной связи с внутренним опорным уровнем;
• компаратор тока, который завершает импульс при достижении установленного порога;
• ШИМ-защёлка и логическая схема, формирующие управляющий сигнал и исключающие повторное включение ключа в пределах одного рабочего цикла;
• узел блокировки при пониженном напряжении питания с гистерезисом;
• выходной двухтактный каскад, способный отдавать и принимать значительный импульсный ток для управления затвором внешнего MOSFET.

Контроллер может использоваться в обратноходовых и прямоходовых источниках питания, а также в ряде неизолированных DC/DC-топологий. Выбор конкретной схемы определяется требуемой мощностью, диапазоном входного напряжения, необходимостью гальванической развязки и требованиями к выходным параметрам. Само наличие UC3844D1 не задаёт топологию автоматически: она формируется внешними компонентами и схемотехническим решением.

Основные характеристики

Для UC3844D1 существенны параметры, влияющие на запуск, частоту переключения, ограничение тока и совместимость с внешним силовым каскадом. Значения конкретной партии следует сверять с документацией на соответствующую версию компонента, поскольку отдельные электрические параметры и обозначения могут различаться у производителей и поколений семейства. Ключевые особенности UC3844D1:

• тип управления — фиксированная частота, режим по пиковому току;
• максимальный коэффициент заполнения — около 48 % типового значения, предельная спецификация достигает 50 %;
• напряжение запуска по входу VCC — около 16 В типового значения;
• напряжение отключения после снижения питания — около 10 В типового значения;
• опорное напряжение — 5 В;
• порог входа контроля тока — приблизительно 1 В;
• частота внутреннего генератора задаётся внешней цепью RT/CT, рабочие частоты могут достигать сотен килогерц;
• выходной каскад рассчитан на импульсные токи источника и стока до 1 А при соблюдении предельных условий;
• корпус D1 — SOIC-8 для поверхностного монтажа;
• характерный диапазон температуры окружающей среды для базовой версии UC3844 — от 0 до +70 C.

Значение в 1 А относится к пиковым возможностям выходного каскада и не должно трактоваться как гарантированный непрерывный ток затвора. Практически допустимая нагрузка определяется частотой переключения, ёмкостью затвора силового транзистора, температурой, параметрами драйвера и потерями в выходном каскаде. При высокой частоте или использовании MOSFET с большой входной ёмкостью может потребоваться отдельный драйвер.

Значение выводов SOIC-8

Корпус UC3844D1 содержит восемь выводов. Их функции образуют замкнутую систему управления: от задания частоты и измерения обратной связи до формирования сигнала для силового ключа. Выводы микросхемы:

• вывод 1, COMP, выход усилителя ошибки и точка подключения цепи компенсации;
• вывод 2, VFB, инвертирующий вход усилителя ошибки, обычно соединяемый с делителем выходного напряжения;
• вывод 3, CS, вход контроля тока силового элемента;
• вывод 4, RT/CT, вход времязадающей цепи генератора;
• вывод 5, GND, общий вывод управления и силовой земли в восьмивыводном корпусе;
• вывод 6, OUTPUT, выходной каскад управления затвором внешнего ключа;
• вывод 7, VCC, вход питания контроллера;
• вывод 8, VREF, выход внутреннего опорного источника напряжения.

Вывод COMP используют для настройки динамики замкнутого контура. Между ним и общим проводом либо между соответствующими узлами схемы устанавливают резисторы и конденсаторы, которые определяют усиление и фазовые характеристики регулятора. Номиналы выбирают с учётом силовой топологии, частоты переключения и параметров выходного фильтра. Неправильно рассчитанная компенсация способна вызвать медленную реакцию на изменение нагрузки, колебания выходного напряжения или нестабильную работу.

Питание, запуск и работа UVLO

UC3844D1 запускается при достижении напряжением VCC порога около 16 В. После запуска контроллер продолжает работать при снижении питания до уровня примерно 10 В. Разница между порогами включения и отключения формирует гистерезис: устройство не переключается многократно при небольших колебаниях напряжения около одного значения. В сетевом источнике питания начальный заряд VCC обычно обеспечивается резистивной цепью от выпрямленного входа или специальным пусковым узлом. После начала переключения питание контроллера часто поддерживается вспомогательной обмоткой трансформатора. Такая организация уменьшает постоянные потери в пусковой цепи и позволяет контроллеру получать энергию от самого преобразователя после его запуска.

При проектировании питания необходимо учитывать потребление микросхемы, заряд затвора MOSFET, частоту переключения и запас по напряжению. Если вспомогательная обмотка не обеспечивает достаточный уровень VCC, контроллер может отключаться по UVLO и повторять цикл запуска. Это проявляется как периодические попытки запуска, нестабильное выходное напряжение или прерывистая работа источника. Следует учитывать и предельно допустимое напряжение питания. Номинальные режимы работы не заменяют проверку максимальных значений, переходных процессов и выбросов. Для защиты VCC применяют корректно рассчитанную цепь ограничения и развязки; конденсатор непосредственно у выводов питания уменьшает влияние импульсных помех и обеспечивает локальный запас энергии для драйвера.

Выходной каскад и управление MOSFET

Вывод OUTPUT соединён с двухтактным выходным каскадом, предназначенным для зарядки и разрядки затвора внешнего MOSFET. Быстрое управление затвором уменьшает время нахождения транзистора в линейном режиме и связанные с этим потери. Фактическая скорость переключения зависит от тока выхода, ёмкости затвора, сопротивления внешнего резистора и паразитной индуктивности соединений. В простом силовом каскаде затвор подключают к OUTPUT через последовательный резистор. Он ограничивает пиковый ток, снижает звон и позволяет управлять скоростью фронтов. При необходимости применяют диод параллельно резистору для раздельной настройки включения и выключения. Если затворная ёмкость велика или частота высока, может потребоваться внешний драйвер. При размещении силового ключа учитывают путь тока затвора и обратный путь к GND. Длинные дорожки повышают индуктивность, вызывают выбросы напряжения и могут приводить к повторному открытию транзистора. Силовую и сигнальную части платы разделяют по токовым контурам, а соединение измерительного шунта с общим выводом контроллера выполняют по принципу кельвиновского подключения, если компоновка это позволяет. Номинал выходного резистора нельзя выбирать изолированно от характеристик MOSFET. Слишком большое сопротивление увеличивает потери переключения, а слишком малое может создать чрезмерный импульсный ток и усилить электромагнитные помехи. Проверка формы напряжения затвора, уровня звонка и температуры транзистора является частью наладки преобразователя.

Таким образом, Fairchild UC3844D1 представляет собой контроллер ШИМ с фиксированной частотой и управлением по пиковому току, рассчитанный на управление внешним силовым транзистором. Интегрированные генератор, усилитель ошибки, компаратор тока, опорный источник, узел UVLO и двухтактный выходной каскад позволяют применять его в импульсных источниках питания и DC/DC-преобразователях. При проектировании особенно важны ограничение заполнения примерно 50 %, пороги запуска и отключения, корректный расчёт времязадающей цепи, настройка обратной связи и аккуратная разводка сигнальных и силовых контуров. Компания «Олниса» осуществляет поставки промышленного оборудования по России и странам СНГ. В эту работу входит поставка электронных компонентов и оборудования для промышленных задач, включая изделия, применяемые при изготовлении и обслуживании систем электропитания.
