Технология работы клапанов ESBE: стабильность температуры и энергоэффективность

Клапаны ESBE применяются в контурах отопления и горячего водоснабжения для изменения температуры потока, перераспределения расхода и поддержания заданного теплового режима. Назначение зависит от серии: смесительные устройства соединяют потоки с различной температурой, распределительные направляют теплоноситель по отдельным ветвям, термостатические исполнения осуществляют автономное регулирование.

Конструкция и гидравлическая схема

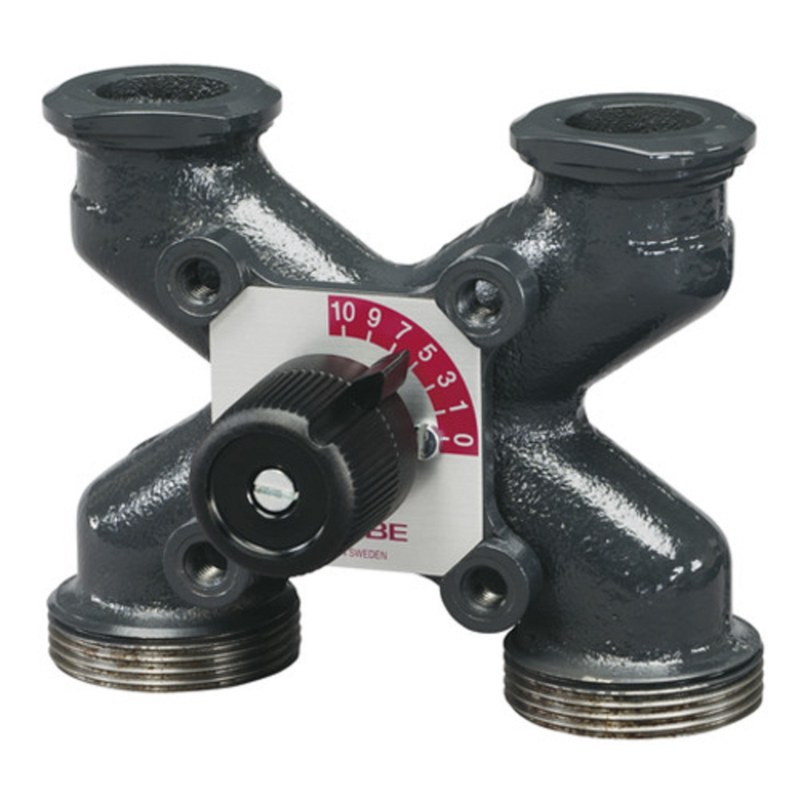

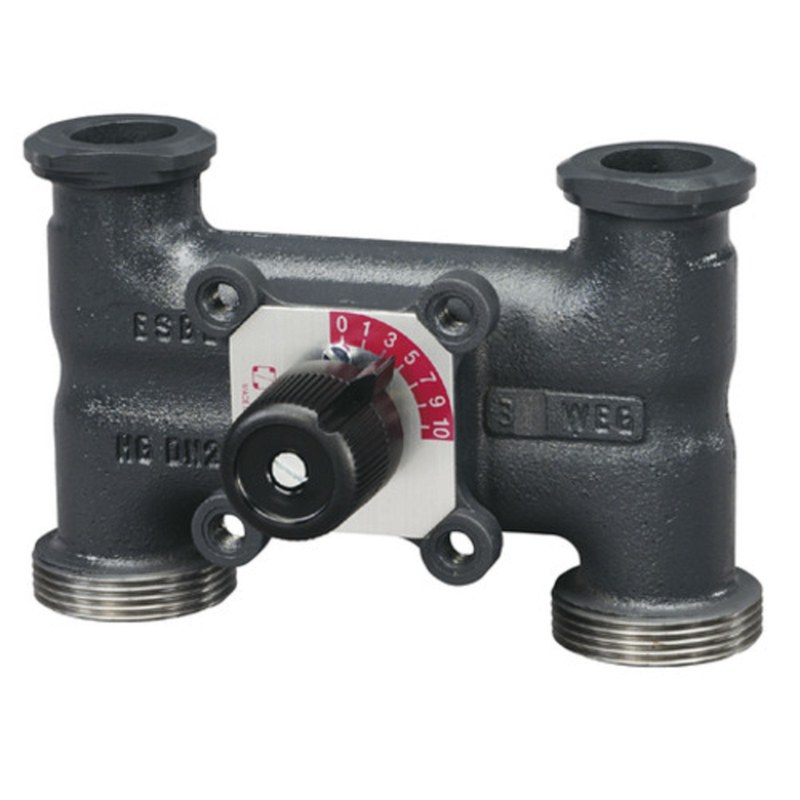

Основу поворотного трехходового клапана составляет корпус с тремя патрубками и вращающийся регулирующий элемент. Изменение углового положения ротора меняет проходные сечения между каналами. В смесительном включении два входных потока объединяются в общий выход, а в распределительном один входной поток разделяется между выходами. К основным конструктивным элементам относятся:

• корпус с резьбовыми либо иными предусмотренными серией соединениями,
• поворотный затвор с профилированными проточными каналами,
• шток для передачи вращающего момента, уплотнения,
• ограничивающие наружные и внутренние утечки,
• рукоятка ручного управления либо монтажный интерфейс электропривода.

Принцип смешения потоков

При смешении горячий теплоноситель от источника теплоты соединяется с более холодным потоком из обратной линии. Регулирующий орган меняет их относительные расходы, вследствие чего изменяется температура на выходе. Для приближенного расчета при одинаковой теплоемкости и пренебрежимо малых теплопотерях применяется соотношение Tсм = (Gг × Tг + Gх × Tх) / (Gг + Gх), где G обозначает массовый расход соответствующего потока. Рабочий цикл регулирования включает следующие процессы:

• поступление теплоносителя к входным патрубкам,
• изменение положения затвора по команде управления,
• перераспределение гидравлической проводимости каналов,
• смешение потоков в корпусе и присоединенном трубопроводе,
• измерение результирующей температуры в контрольной точке.

Положение ротора не задает линейную долю смешения при любых условиях. Фактическое соотношение расходов определяется характеристикой клапана, сопротивлением трубопроводов и располагаемым перепадом давления.

Термостатическое регулирование

Термостатические смесительные клапаны ESBE работают без внешнего электропитания. Чувствительный элемент воспринимает температуру смешанного потока и механически перемещает регулирующий узел. При отклонении температуры от установленного значения изменяется соотношение горячей и холодной воды. Для термостатического исполнения существенны следующие параметры:

• диапазон настройки температуры смешанного потока,
• точность поддержания температуры в нормированных условиях,
• минимально необходимый перепад температур между входами, допустимые давление и расход,
• требования к направлению потоков и монтажному положению.

Термостатический механизм не компенсирует произвольные изменения условий: при недостаточной температуре горячего входа требуемое значение на выходе физически недостижимо.

Работа с электрическим приводом

В автоматизированном узле поворотный клапан соединяется с электроприводом, который изменяет положение штока по сигналу контроллера. Управление может быть трехпозиционным, когда двигатель получает команды открытия и закрытия, либо реализовываться другими способами, предусмотренными моделью привода. Контроллер сопоставляет показание датчика с уставкой и корректирует положение затвора с учетом выбранного алгоритма. При проектировании узла управления учитываются:

• номинальное напряжение питания привода,
• крутящий момент и совместимость присоединения со штоком,
• время полного поворота и рабочий угол,
• тип управляющего сигнала и наличие обратной связи,
• логика поведения при исчезновении питания.

Чрезмерно интенсивное перемещение регулирующего элемента способно вызвать колебания температуры, особенно при большой задержке измерения и значительном объеме трубопроводов.

Гидравлический расчет и пропускная способность

Размер клапана выбирается не только по диаметру трубы. Определяющим параметром служит коэффициент пропускной способности Kvs, характеризующий расход воды через полностью открытый проход при нормированном перепаде давления. Для воды приближенная связь выражается формулой Q = Kv × √p, где Q измеряется в м3/ч, а p — в барах. Промежуточный Kv зависит от угла поворота. Проверке при расчете подлежат:

• расчетный расход в наиболее нагруженном режиме,
• потери давления на регулирующем участке,
• авторитет клапана относительно сопротивления контура,
• условия устойчивой работы циркуляционного насоса,
• вероятность шума и эрозии при повышенных скоростях.

Завышенный Kvs уменьшает долю регулируемого перепада давления и затрудняет точное управление. Заниженная пропускная способность ограничивает расход и может нарушить расчетную теплопередачу.

Таким образом, принцип работы клапана ESBE основан на управляемом изменении гидравлических проходов либо на механической реакции термостатического элемента на температуру. Результат регулирования зависит от схемы включения, расходных характеристик, параметров теплоносителя и корректности настройки управляющего устройства. Учет этих факторов обеспечивает расчетный тепловой режим и устойчивость гидравлического контура. Компания «Олниса» осуществляет поставку промышленного оборудования, включая клапаны ESBE для инженерных систем.
