Путевой выключатель EMAS — безопасность и стабильность производственных процессов

Путевой выключатель EMAS — электромеханический аппарат позиционного контроля. Его контакты переключаются при воздействии механизма на привод. Устройство применяют в станках, конвейерах, подъёмниках и автоматических линиях для регистрации положений и блокировок. Параметры зависят от исполнения.

Конструкция и способы механического воздействия

Рабочий узел передаёт линейное или угловое движение на контактную группу. Применяют следующие варианты привода:

• штоковый толкатель для прямолинейного нажатия в ограниченной зоне хода,

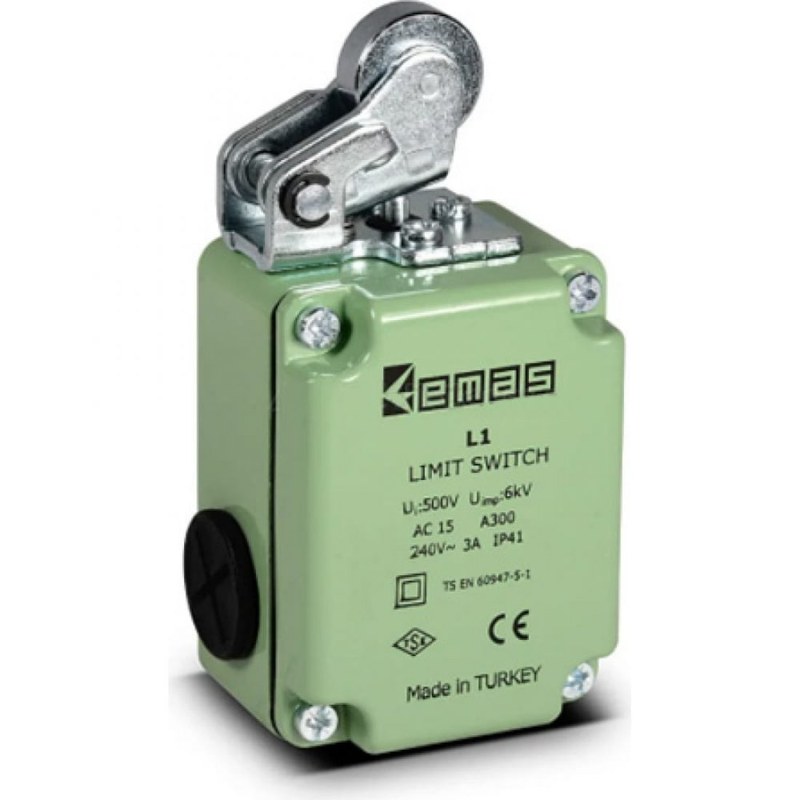

• роликовый толкатель для контакта с кулачком или движущейся направляющей,

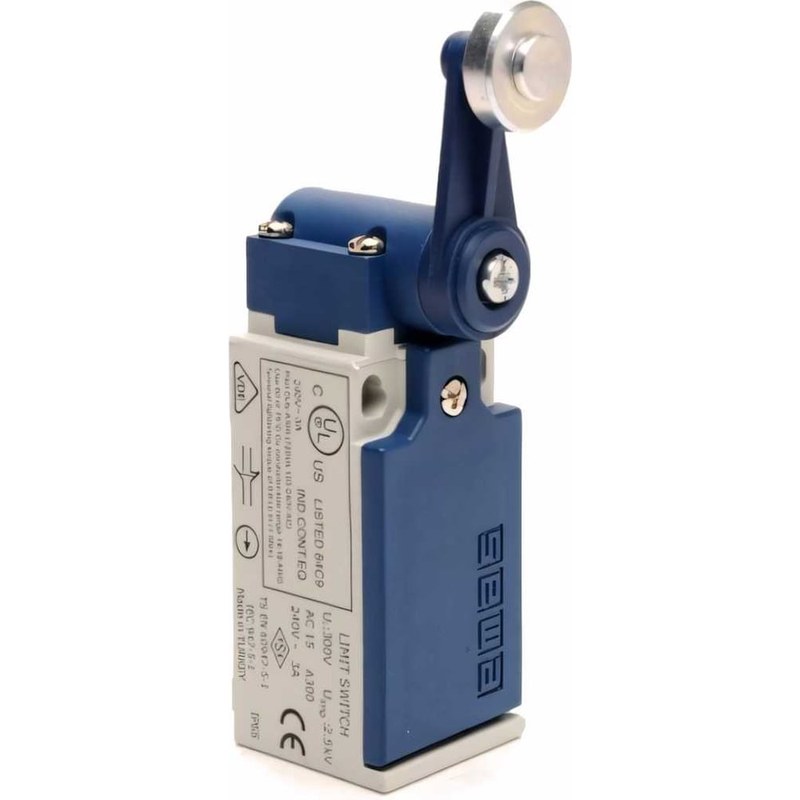

• поворотный рычаг с роликом для воздействия сбоку при проходе объекта,
• пружинный стержень для обнаружения отклонений изделий на транспортёре,
• корпус из металла или полимерного материала с уплотнённым вводом кабеля.

Конструкция включает пружину, контакты, клеммы и крепёж. При одинаковом моменте удлинение рычага с 30 до 60 мм теоретически снижает прикладываемую силу в 2 раза; трение и жёсткость пружин в расчёте не учитываются.

Электрическая коммутация и принцип действия

Контакты формируют дискретный сигнал при перемещении привода. Возможны такие конфигурации:

• нормально замкнутый контакт NC проводит ток до воздействия на исполнительный орган,
• нормально разомкнутый контакт NO замыкает цепь после достижения точки срабатывания,
• комбинация 1NO+1NC обеспечивает одновременно командный и контрольный сигналы,
• механизм мгновенного действия переключает контакты после достижения порогового перемещения,
• механизм зависимого действия изменяет положение контактов по мере движения привода.

Типовая маркировка: 13–14 — NO, 21–22 — NC; фактическую схему сверяют с паспортом. Пружина возвращает привод, а разница точек включения и возврата образует дифференциал, снижающий риск переключений при вибрации.

Числовые параметры и ограничения

Числа далее — примеры для инженерного расчёта, а не подтверждённые параметры всех исполнений EMAS. В паспорте конкретного артикула проверяют:

• номинальное напряжение цепи управления, например 24 В постоянного либо 230 В переменного тока,
• условный тепловой ток контактов, например 10 А, не равный допустимому току индуктивной нагрузки,
• категорию применения AC-15 или DC-13 и соответствующий рабочий ток при заданном напряжении,
• степень защиты оболочки IP65 либо IP67 в зависимости от конструкции и исполнения,
• диапазон температуры окружающей среды, например от −25 до +70 C, только при паспортном подтверждении,
• механический ресурс, для расчётов принимаемый условно равным 1 000 000 циклов,
• рабочий ход привода в миллиметрах, угол срабатывания рычага в градусах и допустимое усилие в ньютонах.

IP65 означает пыленепроницаемость и защиту от струй воды, IP67 — от временного погружения в заданных условиях. Ни один класс не гарантирует стойкости к мойке горячей водой под давлением. Герметичность зависит и от кабельного ввода.

Режимы эксплуатации и логика управления

Выключатель служит датчиком положения либо частью блокировки. Типовые алгоритмы:

• контроль конечного положения с остановкой привода до достижения механического упора,
• подтверждение исходной позиции перед началом автоматического цикла,
• выдача сигнала замедления перед подходом механизма к крайней точке,
• контроль наличия детали при прохождении конвейерного участка,
• разрыв разрешающей цепи при открытии ограждения в допустимых для этого конструкциях.

Для защитных цепей требуется подтверждённое принудительное размыкание контактов. Обычный выключатель не обязательно является устройством безопасности. Уровни PL и SIL определяют для всей защитной функции.

Монтаж и проверка работоспособности

Точность сигнала зависит от кинематики и крепления. При монтаже действуют так:

• исключают удар механизма о корпус и ограничивают воздействие допустимым ходом исполнительного органа,
• обеспечивают плавный набег кулачка на ролик без бокового перекоса и заклинивания,
• закрепляют кабель так, чтобы растягивающее усилие не передавалось на контактные зажимы,
• сохраняют уплотнение корпуса и используют ввод, соответствующий диаметру кабеля,
• проверяют состояние NO и NC мультиметром при свободном и нажатом приводе,
• проверяют повторяемость срабатывания на малой скорости и при рабочем цикле механизма.

Для медной линии 30 м с сечением 0,5 мм2 сопротивление петли при 0,0175 Ом·мм2/м составит 2,1 Ом. При токе 0,10 А падение напряжения равно 0,21 В. В расчёте входа контроллера учитывают также помехи и переходное сопротивление контактов.

Таким образом, выключатели EMAS формируют дискретные сигналы положения, также надёжность зависит от кинематики, нагрузки и ресурса. Компания «Олниса» поставляет путевые выключатели EMAS для промышленного применения. «Олниса» осуществляет поставки электротехнического оборудования для производственных предприятий и систем автоматизации.
