Регулировка клапанов ESBE: точность управления и эффективность отопительных систем

Регулировка клапана ESBE представляет собой комплекс операций по установлению требуемого соотношения потоков теплоносителя, обеспечению расчетной температуры в контуре и проверке устойчивости гидравлического режима. Порядок настройки зависит от конструкции арматуры: трехходовой смесительный клапан изменяет доли горячего и обратного потоков, распределительный перенаправляет расход между ветвями, а термостатический поддерживает температуру посредством встроенного чувствительного элемента. Для ручных моделей регулируемым параметром служит положение затвора, для моторизованных — управляющий сигнал и алгоритм контроллера. Корректная наладка учитывает схему обвязки, характеристики насоса и тепловую нагрузку.

Конструктивные особенности и условия регулирования

В поворотных смесительных клапанах ESBE рабочий орган изменяет проходные сечения соединенных портов. Поворот штока перераспределяет потоки без обязательного изменения суммарного расхода в той же пропорции. Фактическая зависимость температуры от угла определяется перепадом давления, сопротивлением ветвей и характеристикой клапана. Поэтому шкалу положения нельзя считать универсальной температурной градуировкой. Перед настройкой проверяют исходные условия:

• соответствие направления движения теплоносителя схеме портов на корпусе,
• правильность расположения насоса относительно смесительного узла,
• наличие запорной арматуры и точек измерения температуры,
• отсутствие воздуха, загрязнений и механического заклинивания,
• соответствие допустимых давления и температуры паспортным пределам конкретной модели.

Гидравлические параметры настройки

Пропускную способность оценивают по коэффициенту Kvs, характеризующему расход воды через полностью открытый клапан при перепаде давления 1 бар. Для промежуточного положения используют фактический коэффициент Kv. В расчетах для воды применяют соотношение Q = Kv × √p, где Q выражен в м3/ч, а p — в барах. При работе с растворами гликоля учитывают отличия плотности и вязкости. Ключевые расчетные показатели включают:

• требуемый расход теплоносителя по тепловой нагрузке контура,
• температуру подающей и обратной линий при расчетном режиме,
• доступный перепад давления на регулирующем органе,
• потери напора в трубопроводах, теплообменниках и арматуре,
• диапазон изменения нагрузки при эксплуатации установки.

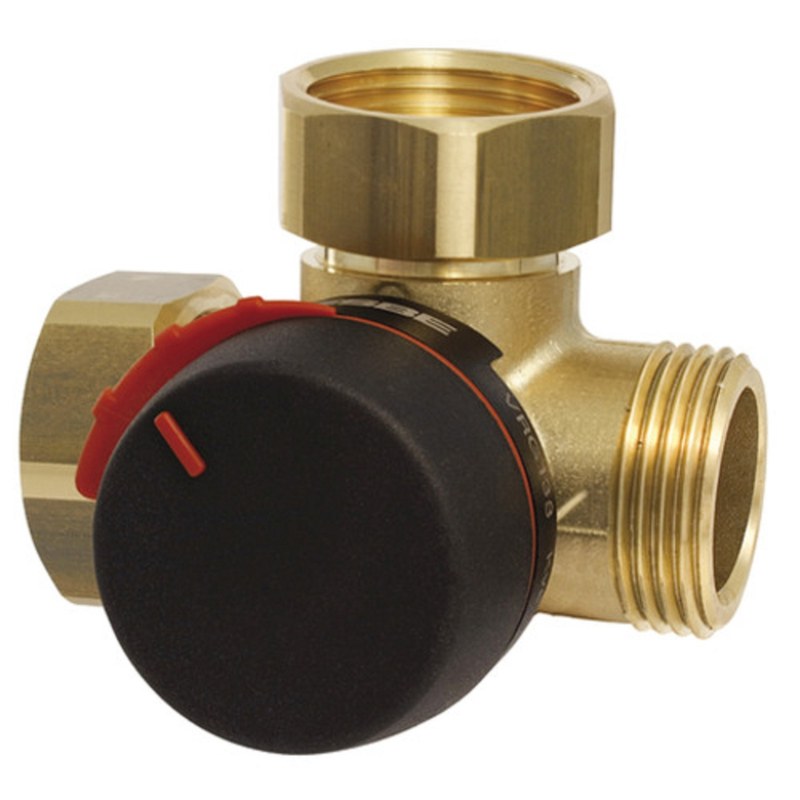

Ручная регулировка смесительного клапана

Ручную наладку выполняют после заполнения системы, удаления воздуха и выхода источника тепла на устойчивый режим. Сначала определяют назначение каждого порта и направление перемещения рукоятки. Затем устанавливают промежуточное положение и контролируют температуру смешанного потока. Изменения вводят небольшими шагами, выдерживая паузу для стабилизации показаний. Последовательность контрольных действий предусматривает:

• измерение температуры горячего потока до входа в клапан,
• измерение температуры обратной линии перед смешением,
• контроль температуры на выходе смесительного узла,
• сопоставление результата с проектной уставкой,
• проверку температуры при изменении расхода в потребляющем контуре.

Настройка клапана с электроприводом

Моторизованный клапан регулируют совместно с приводом и управляющим устройством. Трехпозиционное управление использует команды открытия и закрытия, а пропорциональное — сигнал заданного диапазона, если такая функция предусмотрена конкретным приводом. Параметры контроллера согласуют со временем полного хода и динамикой отопительного контура. При пусконаладке проверяют:

• соответствие напряжения питания маркировке привода,
• правильность электрического подключения управляющих входов,
• направление вращения при команде повышения температуры,
• совпадение диапазона перемещения привода с ходом клапана,
• реакцию системы на изменение температурной уставки.

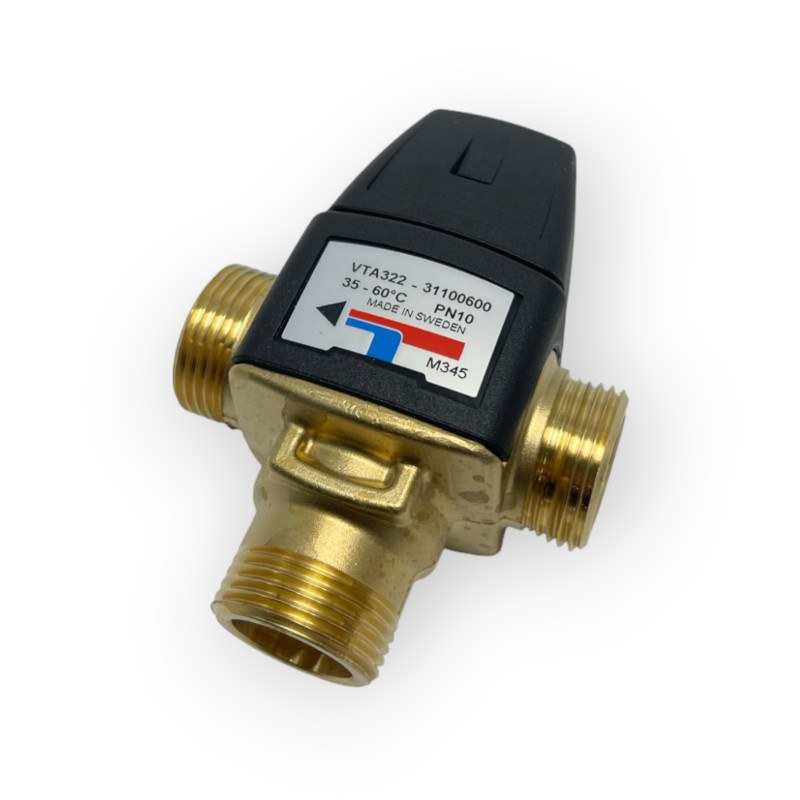

Особенности термостатической работы

Термостатические клапаны ESBE регулируют по температурной шкале или фиксированной заводской характеристике в зависимости от серии. Внутренний термоэлемент изменяет положение затвора при изменении температуры смешанного потока. Такие устройства не требуют внешнего контроллера, однако нуждаются в соблюдении допустимых диапазонов температур, давления и расходов. Проверка термостатического узла охватывает:

• соответствие заданной температуры назначению потребляющего контура,
• достаточность разности температур входящих потоков,
• стабильность подачи горячей и холодной воды,
• соблюдение требований к обратным клапанам при наличии такой необходимости,
• отсутствие засорения фильтров и проходных каналов.

Таким образом, регулировка клапана ESBE обеспечивает расчетное смешение или распределение потоков только при корректной гидравлической обвязке и согласованной работе остальных элементов системы. Надежность результата определяется проверкой направления действия, соответствием пропускной способности нагрузке и контролем температуры в переходных режимах. Компания «Олниса» осуществляет поставку промышленного оборудования, включая компоненты для систем регулирования теплоносителя.
