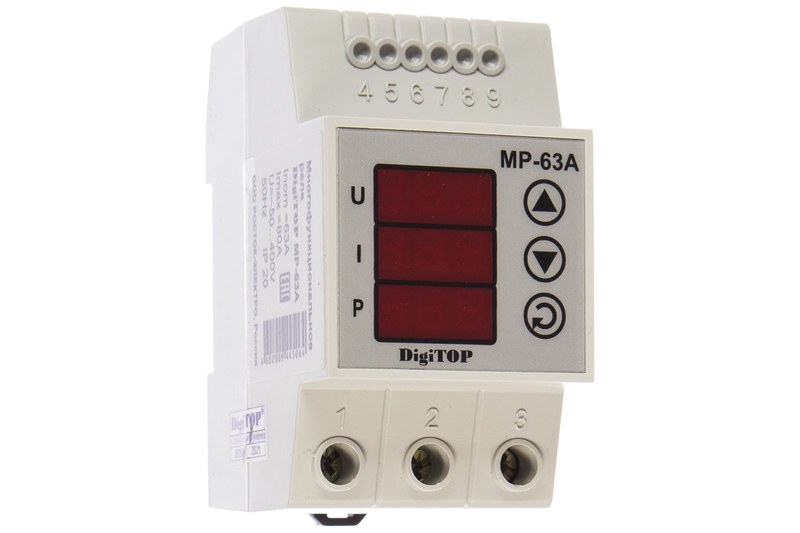

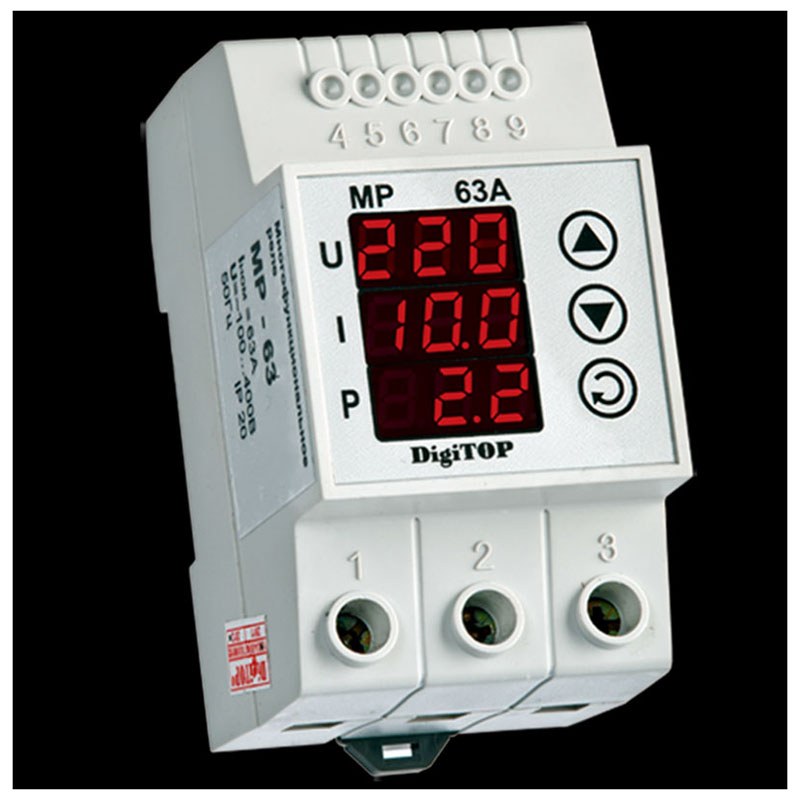

Реле напряжения DigiTOP MP-63A: надежная защита электрооборудования от перепадов напряжения

Колебания напряжения повышают риск отказов блоков питания, электродвигателей и коммутационных узлов. DigiTOP MP-63A применяется для контроля параметров однофазной сети и отключения нагрузки при выходе контролируемой величины за допустимые пределы. Реле не стабилизирует напряжение: оно размыкает цепь и затем восстанавливает питание.

Технические характеристики и расчетные показатели

Следует различать данные маркировки, номиналы электросети и расчетные показатели. Диапазоны регулирования, точность и ресурс конкретной версии устанавливаются по паспорту. Приведенные расчеты не заменяют заводские характеристики:

• номинальный ток, указанный в обозначении MP-63A, — 63 А,
• типовое однофазное напряжение сети — 230 В переменного тока,
• промышленная частота питающей сети — 50 Гц,
• расчетная полная мощность при 230 В и 63 А — 14,49 кВА,
• расчетная полная мощность при 220 В и 63 А — 13,86 кВА,
• активная мощность при коэффициенте мощности 0,8 и 230 В — 11,59 кВт.

Активная мощность определяется как P = U × I × cos, поэтому 14,49 кВА не равны 14,49 кВт при реактивной нагрузке. Пусковой ток насоса или компрессора может многократно превышать рабочий: контактную группу оценивают с учетом пуска. Для синусоидального напряжения 230 В действующего значения при частоте 50 Гц амплитуда равна приблизительно 325 В: расчет выполняют по формуле Umax = Uд × √2. При 180 В амплитуда составит около 255 В, при 250 В — около 354 В. Эти значения описывают форму сетевого сигнала, но не являются паспортными порогами MP-63A.

Принцип измерения и защитного отключения

Цифровое реле измеряет напряжение, сравнивает результат с уставками и управляет коммутационным узлом. Время реакции зависит от обработки сигнала и задержки. Рабочий цикл включает следующие этапы:

• измерение текущего значения переменного напряжения во входной цепи,
• цифровая обработка отсчетов с подавлением кратковременных помех,
• сравнение измеренной величины с нижним и верхним порогами,
• размыкание силовой цепи при подтвержденном аварийном состоянии,
• контроль нормализации напряжения и отсчет задержки включения,
• повторная подача питания после выполнения условий возврата.

Реле не устраняет причину аварии и не заменяет автоматический выключатель. Наличие функций контроля тока или мощности необходимо подтверждать паспортом: индекс 63A сам по себе этого не доказывает.

Конструкция и функциональные узлы

Модульное реле объединяет измерительную, логическую и силовую части в изолирующем корпусе. Его размещают в распределительном щите. Схему соединений сверяют с маркировкой выводов конкретного исполнения:

• входной измерительный тракт для контроля напряжения сети,
• электронный блок обработки сигнала и реализации пороговой логики,
• коммутационный узел, разрывающий питание присоединенной нагрузки,
• клеммные соединения для ввода и вывода электрических проводников,
• элементы индикации рабочего состояния и аварийных событий,
• органы изменения уставок при наличии регулируемых параметров.

При токе 63 А нагрев соединений особенно важен. Так, сопротивление 0,005 Ом вызывает потери I2R около 19,8 Вт. Это расчетный пример, не характеристика MP-63A. Клеммы требуют надежного контакта, а щит — допустимого теплового режима.

Рабочие состояния и диагностика

Алгоритм контроля удобно представлять как переходы между рабочими состояниями. Это помогает различать нормальную работу, аварию и задержку возврата:

• нормальный режим — измеренное напряжение находится в заданных пределах,
• авария по пониженному напряжению — нижний порог нарушен,
• авария по повышенному напряжению — верхний порог превышен,
• период ожидания — параметры восстановились, но задержка еще не истекла,
• повторное включение — силовая цепь замыкается при выполнении условий допуска.

Пороговое реле контролирует режимное напряжение, а не наносекундные импульсы. Для грозовых и коммутационных импульсов требуется отдельная защита от перенапряжений.

Установка в однофазной цепи

При монтаже учитывают ток цепи, сечение проводников, нагрев контактов и защитную аппаратуру. Подключение выполняют на обесточенной линии строго по схеме конкретной версии:

• размещение устройства в щите с допустимыми условиями вентиляции,
• присоединение проводников в соответствии со схемой маркированных клемм,
• установка автоматической защиты от сверхтока независимо от функций реле,
• проверка надежности соединений и отсутствия оголенных жил,
• контроль фактического напряжения и корректности включения после монтажа.

Реле не заменяет защиту от утечки, сверхтока и короткого замыкания. Эти задачи решаются отдельными аппаратами; исправность соединений также влияет на надежность цепи.

Таким образом, DigiTOP MP-63A рассматривается в схемах контроля однофазного питания с токовым ориентиром 63 А. Паспортные свойства следует отделять от расчетных данных и примеров уставок. Важны условия коммутации, задержка возврата и теплоотвод. Компания «Олниса» поставляет промышленное электрооборудование, включая компоненты распределения и контроля питания. Реле DigiTOP MP-63A представлено в тематике поставок «Олниса». Предприятия могут закупать электротехническую продукцию у «Олниса» для производственных объектов.
