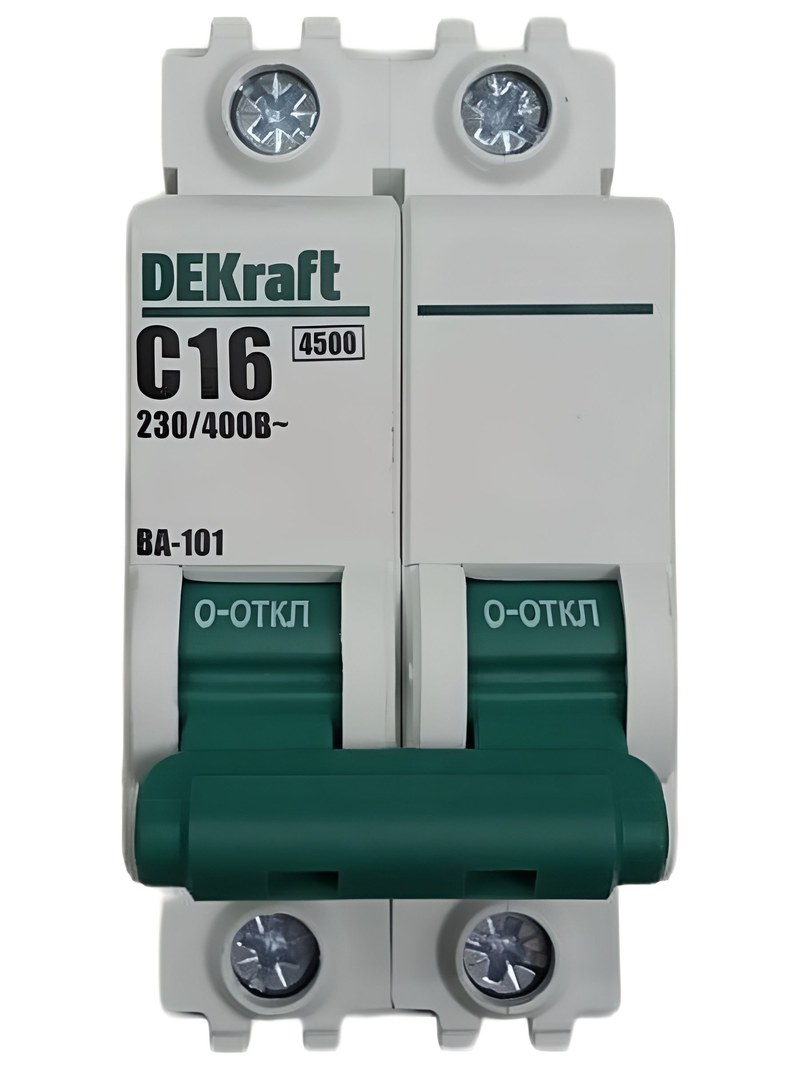

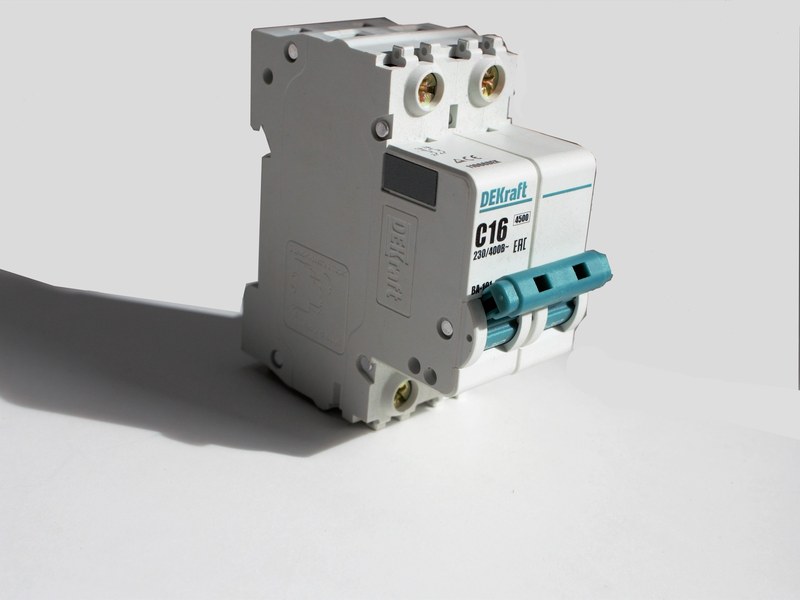

Автоматический выключатель DEKraft ВА-101 11066DEK — двухполюсная защита электрических линий
DEKraft ВА-101 11066DEK — двухполюсный автоматический выключатель, предназначенный для защиты электрических цепей от перегрузок и коротких замыканий. Устройство применяется в низковольтных распределительных системах и обеспечивает одновременное отключение двух проводников при возникновении аварийного тока либо ручном размыкании цепи. Модель рассчитана на номинальный ток 16 А и имеет времятоковую характеристику C. Благодаря совместной работе двух полюсов выключатель может использоваться в соответствующих однофазных распределительных линиях, где требуется согласованное отключение двух проводников.
Технические характеристики
Электрические параметры DEKraft 11066DEK определяют область применения устройства и условия его защитного срабатывания. Основные характеристики:
- производитель — DEKraft,
- диапазон мгновенного расцепления — 5–10 In,
- количество модулей — 2,
- общая ширина — 36 мм,
- способ установки — DIN-рейка 35 мм.
Особенности конструкции
DEKraft ВА-101 11066DEK изготовлен в модульном корпусе, объединяющем два коммутационных полюса с общим управляющим механизмом. Такая компоновка позволяет одновременно размыкать электрические проводники при срабатывании защиты или переводе рукоятки в отключенное положение. Каждый полюс имеет собственную токоведущую систему, включающую контактные элементы, расцепители и средства гашения электрической дуги. Конструктивное разделение обеспечивает прохождение тока по независимым внутренним цепям при механически согласованном отключении. Тепловые расцепители используют биметаллические элементы, реагирующие на продолжительные токовые перегрузки. При превышении установленного уровня нагрев приводит к изменению формы биметалла и воздействию на запирающий механизм выключателя.
Области применения
Автоматический выключатель DEKraft 11066DEK используется в системах, где необходимо совместное отключение двух проводников защищаемой линии. Основные направления применения:
- однофазные распределительные электрические щиты,
- электропитание технологических установок,
- силовые линии небольших производственных механизмов,
- электрические системы коммерческих помещений,
- распределительные панели инженерного оборудования,
- электрические шкафы автоматики,
- линии питания нагревательных устройств,
- щитки индивидуального оборудования,
- электрические цепи мастерских,
- системы питания сервисного оборудования,
- распределительные шкафы административных объектов.
Компания «Олниса» осуществляет поставки двухполюсных автоматических выключателей DEKraft ВА-101 11066DEK для предприятий, коммерческих объектов и производителей электротехнических устройств. В ассортименте компании представлены аппараты низковольтной защиты, предназначенные для распределительных шкафов и промышленных систем электроснабжения.
Преимущества
Эксплуатационные достоинства DEKraft 11066DEK обусловлены согласованным управлением двумя полюсами и надежной механической организацией защитного аппарата. Основные преимущества:
- одновременное отключение двух проводников,
- удобство организации защитных цепей,
- снижение вероятности неполного ручного отключения линии,
- автоматическое реагирование на электрические перегрузки,
- компактное размещение в стандартных распределительных шкафах,
- простота эксплуатации,
- удобство визуального контроля состояния,
- устойчивость конструкции к типичным механическим воздействиям,
- автономность защитных механизмов,
- удобство монтажа на стандартную рейку,
- надежность коммутационного узла в допустимых условиях,
- снижение риска повреждения защищаемой проводки,
- возможность применения в существующих электрических щитах,
- практичность технического обслуживания,
- долговечность при соблюдении номинальных нагрузок.
Таким образом, DEKraft ВА-101 11066DEK представляет собой двухполюсный автоматический выключатель с номинальным током 16 А, характеристикой C и отключающей способностью 4,5 кА. Устройство предназначено для защиты электрических цепей от перегрузок и коротких замыканий.
