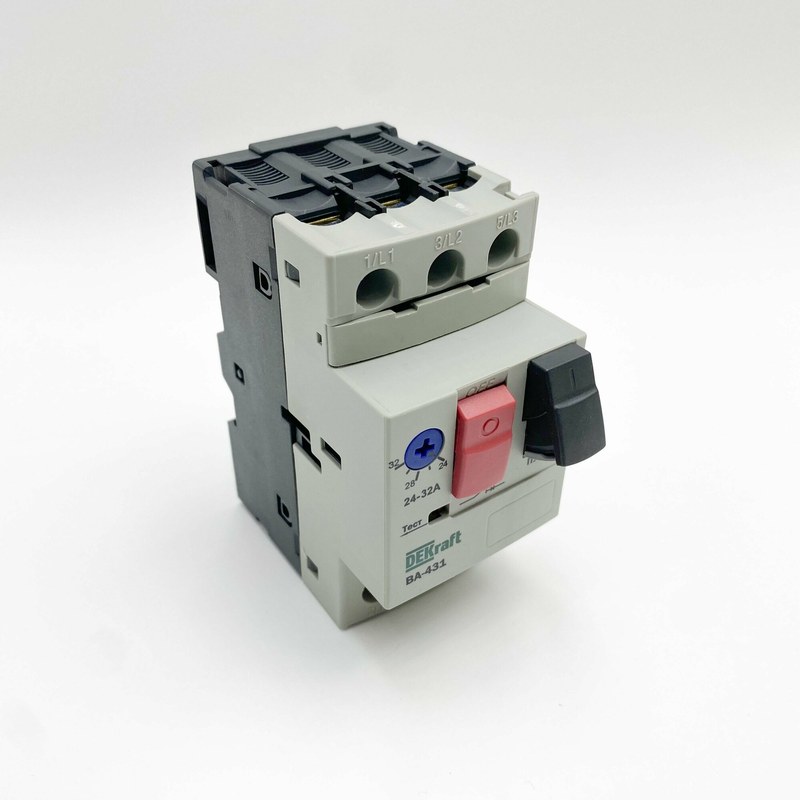

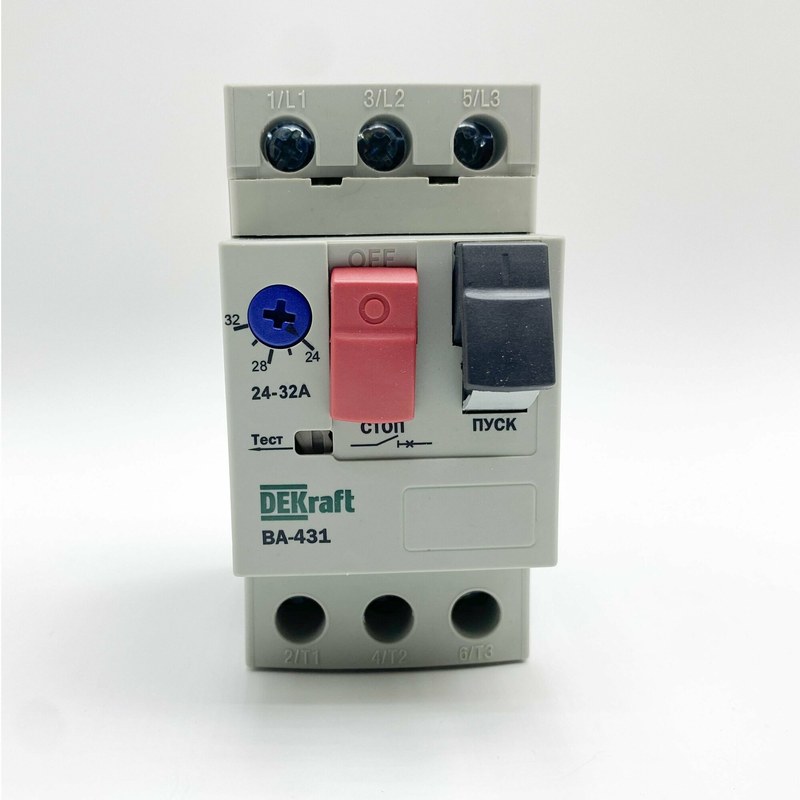

Автоматический выключатель защиты двигателя DEKraft ВА-431 21234DEK — контроль перегрузок электропривода
DEKraft ВА-431 21234DEK — трехполюсный автоматический выключатель, предназначенный для управления и защиты трехфазных асинхронных электродвигателей. Устройство обеспечивает отключение силовой цепи при возникновении токовой перегрузки, короткого замыкания и предусмотренных конструкцией нарушений работы фаз. Модификация рассчитана на регулирование теплового расцепителя в диапазоне 24–32 А. Возможность изменения уставки позволяет согласовывать защитные характеристики с номинальным током электродвигателя. Номинальная отключающая способность составляет 10 кА, что обеспечивает применение аппарата в соответствующих низковольтных силовых сетях.
Технические характеристики
Основные параметры DEKraft ВА-431 21234DEK характеризуют защитные уставки, допустимые электрические нагрузки и конструкцию аппарата:
- производитель — DEKraft,
- категория — автоматический выключатель защиты электродвигателя,
- серия — ВА-430,
- модель — ВА-431,
- артикул — 21234DEK,
- количество полюсов — 3,
- диапазон настройки теплового расцепителя — 24–32 А,
- номинальное рабочее напряжение — до 690 В AC,
- номинальная отключающая способность — 10 кА,
- тип защиты — тепловая и электромагнитная,
- контроль выпадения фазы — предусмотрен,
- диапазон сечений подключаемых проводников — 1–6 мм²,
- материал корпуса — самозатухающая пластмасса,
- способ применения — защита трехфазных асинхронных двигателей.
Особенности конструкции
DEKraft ВА-431 выполнен в электроизоляционном корпусе из самозатухающего полимерного материала. Внутренняя компоновка объединяет три токоведущих полюса, механическую систему включения и отключения, тепловые элементы защиты и электромагнитные расцепители. Трехполюсная конструкция обеспечивает одновременную коммутацию фазных проводников двигателя. Механическая связь между полюсами позволяет отключать силовую цепь целиком при срабатывании любого защитного элемента. Тепловая защита реализована с использованием чувствительных к нагреву элементов, реагирующих на продолжительную токовую перегрузку. Регулируемая уставка позволяет установить необходимое значение с учетом паспортного тока электродвигателя и особенностей его эксплуатации. Контроль выпадения фазы имеет особое значение для трехфазных асинхронных машин. При нарушении нормального трехфазного питания возможно неравномерное распределение токов и повышенный нагрев обмоток. Соответствующая чувствительность теплового механизма способствует отключению двигателя при опасных режимах.
Области применения
DEKraft ВА-431 21234DEK используется в силовых электрических цепях трехфазных электродвигателей. Основные направления эксплуатации:
- электроприводы промышленных насосов,
- вентиляционные установки,
- компрессорное оборудование,
- конвейерные механизмы,
- технологические станки,
- промышленные транспортеры,
- системы перемещения материалов,
- оборудование производственных линий,
- механизмы подачи сырья,
- приводы смесительных установок,
- электрические шкафы управления двигателями,
- насосные станции,
- вентиляционные агрегаты производственных помещений,
- механизмы упаковочного оборудования,
- промышленные установки с трехфазными асинхронными двигателями.
Компания «Олниса» осуществляет поставки автоматических выключателей защиты двигателя DEKraft ВА-431 21234DEK для промышленных предприятий и производителей технологического оборудования. В ассортимент поставляемой продукции входят аппараты управления и защиты электроприводов, используемые в производственных машинах и электрических шкафах автоматики.
Преимущества
Эксплуатационные достоинства DEKraft ВА-431 связаны с комплексной защитой электродвигателей, удобством изменения уставок и надежностью электромеханической конструкции. Основные преимущества модели:
- возможность согласования защиты с характеристиками двигателя,
- автоматическое отключение при опасных токовых перегрузках,
- снижение риска термического повреждения обмоток,
- защита от последствий коротких замыканий,
- реагирование на нарушения фазного питания,
- совмещение нескольких защитных функций,
- удобство ручного управления двигательной цепью,
- компактность размещения в шкафу автоматики,
- уменьшение потребности в отдельных защитных аппаратах,
- устойчивость механической конструкции к штатным переключениям,
- простота настройки тепловой защиты,
- повышение эксплуатационной безопасности электропривода,
- надежность контактной системы,
- практичность применения в различных приводных установках,
- долговечность при соблюдении номинальных режимов,
- возможность включения в типовые схемы промышленного управления.
Таким образом, DEKraft ВА-431 21234DEK представляет собой трехполюсный автоматический выключатель защиты двигателя с регулируемой тепловой уставкой 24–32 А. Устройство предназначено для управления и защиты трехфазных асинхронных машин от перегрузок, коротких замыканий и нарушений фазного питания.
