Детектор проводки Fluke 2000 2042 — обнаружение скрытых кабелей и повреждений электрических линий

Fluke 2042 — профессиональный кабельный локатор, предназначенный для поиска электрических проводников, определения маршрутов кабельных линий и обнаружения повреждений проводки. Устройство применяется при обследовании электрических систем в зданиях, производственных помещениях и на участках с подземными коммуникациями. Прибор состоит из передатчика и приемника. Передающий модуль формирует специальный кодированный сигнал, который распространяется по исследуемому проводнику. Приемная часть регистрирует электромагнитное поле и позволяет определить расположение кабеля, направление его прокладки или участок нарушения целостности.

Технические характеристики

Рабочие характеристики Fluke 2042 определяются параметрами передающего сигнала, чувствительностью приемника и допустимыми условиями подключения. Основные показатели устройства:

• производитель — Fluke,
• категория — кабельный детектор и трассоискатель,
• серия — 2000,
• модель — 2042,
• комплектация — передатчик и приемник,
• частота передаваемого сигнала — 125 кГц,
• максимальное напряжение подключения передатчика — 400 В AC/DC,
• контролируемые уровни напряжения — 12, 50, 120, 230 и 400 В,
• глубина обнаружения кабеля — до 2,5 м,
• дальность обнаружения сетевого напряжения — до 0,4 м,
• категория электробезопасности — CAT III 300 В,
• температура эксплуатации — от 0 до +40 °C,
• питание передатчика — 6 батарей по 1,5 В,
• питание приемника — батарея 9 В,
• габариты передатчика — 190 × 85 × 50 мм,
• габариты приемника — 250 × 65 × 45 мм.

Особенности конструкции

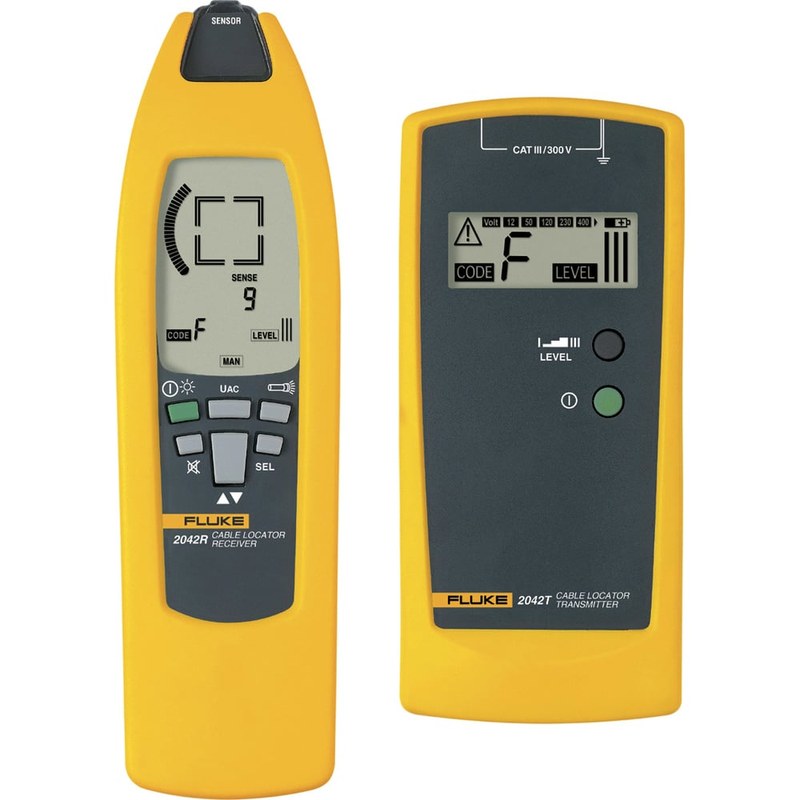

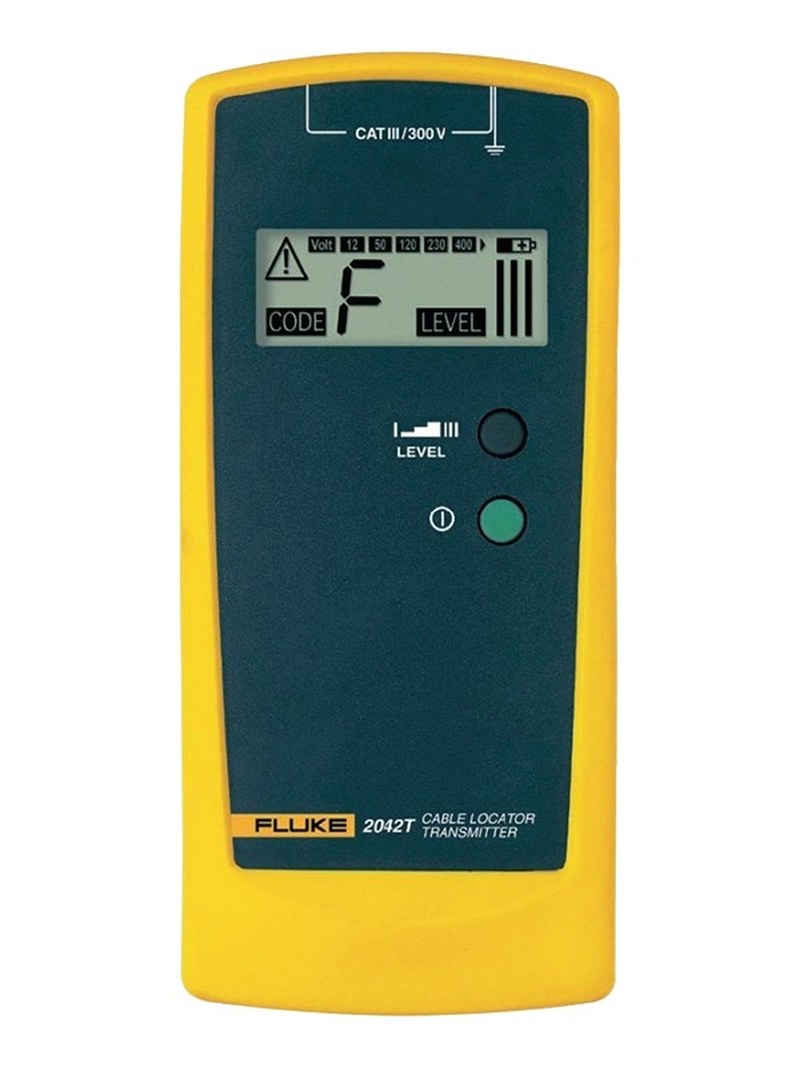

Fluke 2042 представляет собой комплект из двух взаимодействующих электронных модулей. Такое разделение позволяет использовать передатчик непосредственно возле точки подключения, а приемник перемещать вдоль предполагаемого направления прохождения кабельной линии. Передающий блок оснащен жидкокристаллическим дисплеем для отображения состояния передачи, уровня сигнала, выбранного кода и внешнего напряжения. Электронная схема формирует сигнал с цифровой идентификацией, уменьшающей вероятность ошибочного распознавания проводника при наличии нескольких исследуемых цепей. Приемник имеет вытянутую форму корпуса, удобную для перемещения вдоль стен, перекрытий и других обследуемых поверхностей. На его экране отображаются интенсивность зарегистрированного сигнала и дополнительная информация о состоянии обнаружения. Подсветка позволяет работать в недостаточно освещенных помещениях.

Области применения

Кабельный локатор Fluke 2042 применяется при поиске скрытых коммуникаций, обслуживании электроустановок и обнаружении повреждений проводников. Основные направления эксплуатации:

• обнаружение проводки внутри стен,
• трассировка кабелей под штукатуркой,
• поиск подземных кабельных линий,
• определение направления скрытой прокладки,
• обнаружение обрывов электрических проводников,
• локализация коротких замыканий,
• поиск кабелей в перекрытиях,
• проверка электрических цепей теплого пола,
• идентификация автоматических выключателей,
• обследование распределительных электрических линий,
• поиск металлических трубопроводов,
• проверка кабельных трасс в производственных зданиях,
• диагностика электропроводки после ремонтных работ,
• обследование инженерных коммуникаций,
• контроль расположения проводников перед сверлением.

Компания «Олниса» осуществляет поставки кабельных локаторов Fluke 2042 для электротехнических предприятий, строительных организаций и промышленных объектов. В ассортимент поставляемого оборудования входят профессиональные диагностические устройства, предназначенные для обследования кабельных коммуникаций и электрической инфраструктуры.

Преимущества

Fluke 2042 отличается универсальным характером применения и удобством локализации проводников в условиях ограниченного доступа. Среди эксплуатационных достоинств оборудования выделяются:

• возможность поиска скрытых коммуникаций без демонтажа отделки,
• снижение трудоемкости обследования кабельных трасс,
• удобство локализации поврежденных участков,
• применимость к различным способам прокладки проводников,
• разделение функций передачи и приема сигнала,
• возможность идентификации нескольких исследуемых линий,
• простота визуального контроля результатов,
• удобство работы в слабоосвещенных зонах,
• адаптация чувствительности к условиям обследования,
• мобильность при выполнении измерительных операций,
• автономность на удаленных участках,
• возможность обследования протяженных коммуникаций,
• снижение риска случайного повреждения скрытых кабелей,
• практичность хранения и транспортировки,
• расширение возможностей профилактической диагностики.

Таким образом, Fluke 2042 представляет собой кабельный детектор с кодированным передающим сигналом, предназначенный для трассировки проводки, обнаружения скрытых электрических линий и поиска повреждений. Комплект включает автономные передающий и приемный модули с цифровой индикацией.
