Клапаны ESBE F: эффективное регулирование потоков теплоносителя

Серия ESBE F предназначена для управления потоками теплоносителя в водяных системах отопления, теплоснабжения и охлаждения. Поворотный регулирующий орган изменяет соотношение смешиваемых потоков либо распределяет расход между ветвями трубопровода.

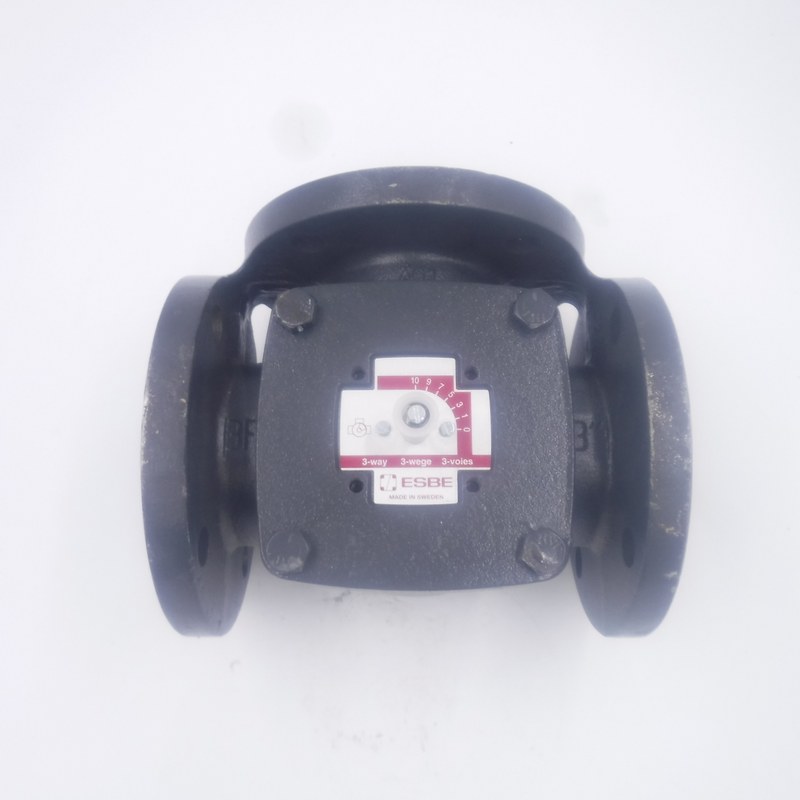

Конструкция клапанов ESBE F

Устройства серии объединяет принцип поворотного управления потоком:

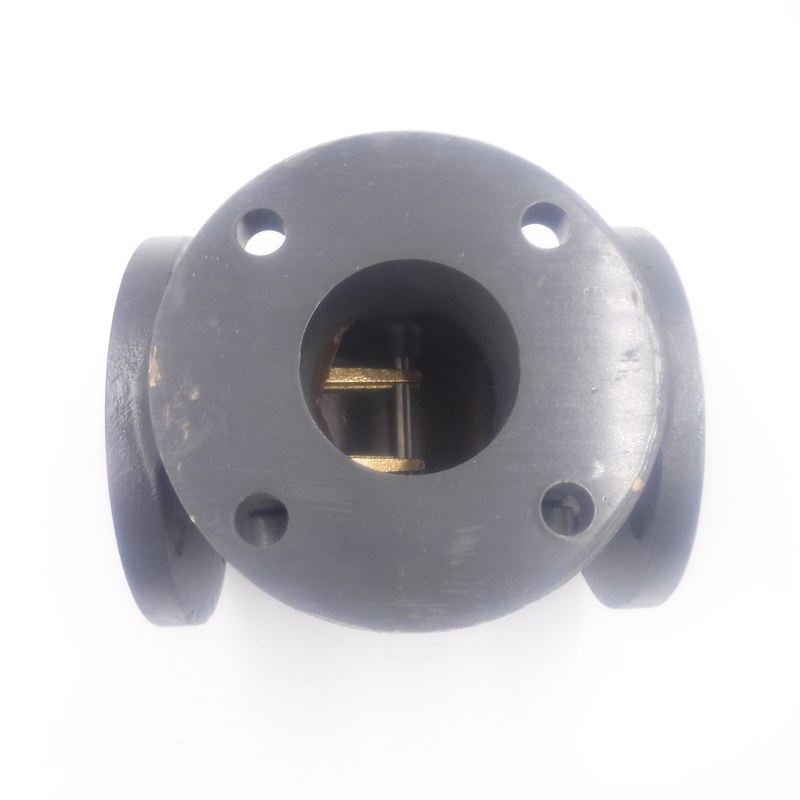

• корпус из чугуна с присоединительными фланцами, воспринимающий нагрузку от трубопроводов и давление теплоносителя,
• поворотный затвор, изменяющий проходные сечения каналов при вращении штока,
• шток управления, передающий крутящий момент от рукоятки или электропривода,
• уплотнения, ограничивающие наружные утечки и переток между каналами,
• крепежные элементы и посадочная площадка, обеспечивающие соединение с исполнительным механизмом.

Для трехходового исполнения характерны три гидравлических канала, а для четырехходового — четыре. У разных типоразмеров различаются геометрия фланцев, гидравлическая характеристика и момент на штоке. Один условный проход не гарантирует полной взаимозаменяемости.

Технические характеристики

Численные параметры серии зависят от модификации, поэтому при описании семейства важно различать общие конструктивные признаки и паспортные показатели конкретного изделия. Для фланцевых поворотных клапанов ESBE F существенны следующие характеристики:

• число присоединительных патрубков — 3 для вариантов 3F и 4 для вариантов 4F,
• номинальное давление фланцевого исполнения — PN 6, соответствующее классу 6 бар при установленных стандартом условиях,
• диапазон условных проходов — ориентировочно DN 20–150 в зависимости от исполнения,
• рабочий угол поворота регулирующего органа — около 90 между крайними положениями,
• тип управления — ручной или посредством совместимого поворотного электропривода,
• рабочая среда — вода либо допустимая водно-гликолевая смесь,
• температурная область применения — определяется паспортом модели; для расчетов отопительных контуров часто рассматривают режимы 20–90 C,
• пропускная способность Kvs — индивидуальная величина в м3/ч при перепаде 1 бар, не равная условному проходу DN.

Давление PN не следует отождествлять с допустимым перепадом на затворе: предельная разность давлений может быть меньше и требует проверки по документации.

Принцип работы

Регулирование основано на перемещении внутренних кромок затвора относительно проходных окон корпуса. При изменении угла поворота гидравлическое сопротивление отдельных путей изменяется, а вместе с ним — доля теплоносителя из каждого канала:

• в положении смешения горячий и обратный потоки подаются на общий выход с заданным соотношением расходов,
• в положении разделения один входной поток распределяется между двумя отводящими линиями,
• в промежуточном положении часть проходов открыта одновременно, что обеспечивает плавное изменение температуры или расхода.

Режимы регулирования

Поворотный механизм допускает разные алгоритмы управления:

• ручная установка положения штока при наладке или эксплуатации системы с неизменной тепловой нагрузкой,
• автоматическое поддержание температуры подачи по сигналу датчика и командам регулирующего контроллера,
• погодозависимое регулирование, при котором заданная температура подачи корректируется по наружной температуре,
• управление распределением потоков между контурами для изменения теплопередачи в отдельных ветвях сети.

В четырехходовых схемах возможно одновременное воздействие на температуру подающей воды и характер рециркуляции обратного потока.

Гидравлический расчет

Влияние клапана на контур оценивают по расходу, перепаду давления и характеристике пропускной способности. Для воды при стандартных расчетных условиях используют приближенную зависимость Q = Kv × √p, где Q выражен в м3/ч, а p — в барах. При условном Kv = 25 м3/ч и перепаде 0,16 бар расчетный расход равен 10 м3/ч. В частично открытом положении фактический Kv уменьшается; зависимость Kv от угла поворота определяется характеристикой конкретного клапана.

Монтаж и эксплуатация

Стабильность работы определяется не только характеристиками изделия, но и корректной интеграцией в гидравлическую схему:

• очистка трубопроводов от окалины, песка и монтажных загрязнений до ввода клапана в работу,
• применение фланцев, прокладок и крепежа, соответствующих присоединительным размерам и рабочей среде,
• монтаж без перекоса корпуса и передачи чрезмерных усилий от трубопроводов,
• проверка угла поворота и согласование крайних положений затвора с настройками привода,
• контроль герметичности соединений и функциональная проверка при постепенном выходе системы на рабочий режим.

При автоматизации важно учитывать требуемый момент привода, допустимое время поворота и способ возврата после отключения питания.

Преимущества и применение

Серия ESBE F рассчитана на работу в инженерных системах с изменяющейся тепловой нагрузкой:

• устойчивая конструкция корпуса для монтажа во фланцевых трубопроводных узлах,
• плавное изменение соотношения потоков в пределах рабочего хода затвора,
• возможность механизации управления с применением подходящих электроприводов,
• удобство включения в смесительные узлы котельных, отопительных контуров и теплообменных установок.

Таким образом, фланцевые клапаны ESBE F представляют собой элементы гидравлического регулирования, эффективность которых зависит от схемы присоединения, пропускной способности и корректной настройки привода. Их применение позволяет организовать смешение и распределение теплоносителя в инженерных сетях различного масштаба. Компания «Олниса» поставляет промышленное оборудование для систем отопления и теплоснабжения. Ассортимент поставок включает компоненты инженерной инфраструктуры. «Олниса» — надежный поставщик для многих предприятий.
