Смесительный клапан ESBE 3F 65: эффективность регулирования и распределения теплоносителя

Трехходовой клапан ESBE 3F 65 смешивает потоки теплоносителя в системах отопления и охлаждения. Регулируя их соотношение, он изменяет температуру воды на выходе. Фланцевое исполнение применяется в контурах с большим расходом.

Конструкция и материалы

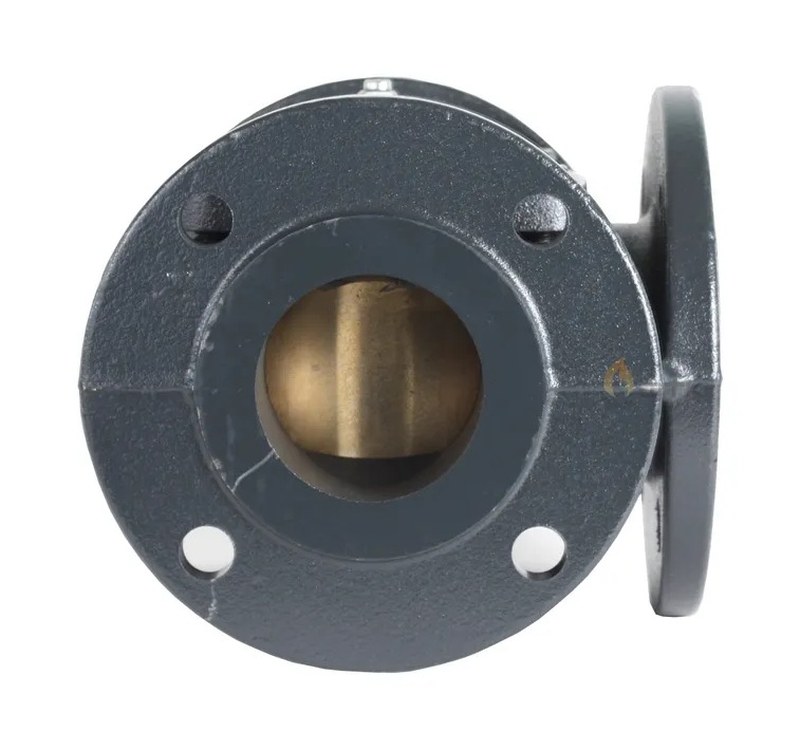

Клапан относится к роторной арматуре: сечение каналов меняется при повороте внутреннего элемента, а не при поступательном движении штока. К основным конструктивным узлам относятся:

• чугунный корпус с тремя присоединительными патрубками и фланцами для крепления к ответным частям трубопровода,
• поворотный регулирующий элемент, перекрывающий проходы в заданной пропорции и направляющий потоки,
• вал с уплотнением, передающий вращение от рукоятки или совместимого электропривода,
• уплотнительные детали, ограничивающие внешние утечки и перетекание между каналами,
• крепежные поверхности и элементы сопряжения с исполнительным механизмом.

Фланцы обеспечивают разъемное соединение. Чугунный корпус сохраняет жесткость, но не должен воспринимать перекосы и механические нагрузки от труб.

Технические характеристики

Маркировка 3F указывает на фланцевую серию, 65 — на типоразмер DN 65. Основные параметры:

• номинальный диаметр DN 65, то есть условный размер присоединения 65 мм,
• трехходовая схема с двумя входными и одним общим каналом при работе на смешение,
• фланцевый способ подключения к ответным присоединениям трубопровода,
• номинальное давление PN 6, соответствующее классу 6 бар с учетом допустимых условий эксплуатации,
• пропускная способность Kvs около 90 м3/ч при перепаде давления 1 бар на воде,
• рабочий поворот регулирующего органа приблизительно 90 от одного крайнего положения до другого,
• температура теплоносителя до 110 C при соблюдении паспортных ограничений.

Kvs характеризует проводимость открытого клапана, но не постоянный расход. PN обозначает класс давления, а не максимальный перепад на роторе. Пределы температуры и размеры фланцев уточняют по паспорту исполнения.

Принцип регулирования потоков

При повороте ротора проход одного канала расширяется, другого — сужается. Доли воды, поступающие к общему выходу, изменяются. Температура смеси определяется тепловым балансом. Основные режимы:

• подача преимущественно горячего потока при соответствующем крайнем положении регулирующего элемента,
• промежуточное смешение горячей и охлажденной воды с плавным изменением их объемных долей,
• подача преимущественно обратного потока при противоположном крайнем положении,
• автоматическое поддержание заданной температуры с помощью электропривода и внешнего регулятора,
• ручное изменение угла поворота при наличии подходящего органа управления.

При близких свойствах потоков Tсм = (Q1 × T1 + Q2 × T2)/(Q1 + Q2), где Q — расходы ветвей. При Q1 = 12 м3/ч, T1 = 70 C, Q2 = 18 м3/ч, T2 = 40 C температура смеси составит 52 C без учета теплопотерь. Точность подмеса зависит от режимов насосов, положения датчика и сопротивления обеих ветвей.

Гидравлические особенности

Расход определяется перепадом давления и положением ротора. Для открытого прохода p = (Q/Kvs)2, где Q — в м3/ч, p — в барах. При Kvs = 90 м3/ч расчет показывает:

• расход 20 м3/ч соответствует перепаду около 0,049 бар,
• расход 30 м3/ч соответствует перепаду около 0,111 бар,
• расход 45 м3/ч соответствует перепаду около 0,250 бар,
• расход 60 м3/ч соответствует перепаду около 0,444 бар.

Данные относятся к открытому проходу и не включают сопротивление труб, фитингов и неполное открытие каналов. Рабочая характеристика контура отличается от паспортной кривой клапана. Избыточный перепад вызывает шум, недостаточный ослабляет циркуляцию. Тепловую мощность водяного контура определяют по формуле P = 1,163 × Q × T, где P — в кВт, Q — в м3/ч, T — в C. Например, при Q = 20 м3/ч и разнице температур 10 C мощность переноса тепла составляет около 233 кВт. Это показатель системы, а не собственная мощность клапана.

Управление и автоматизация

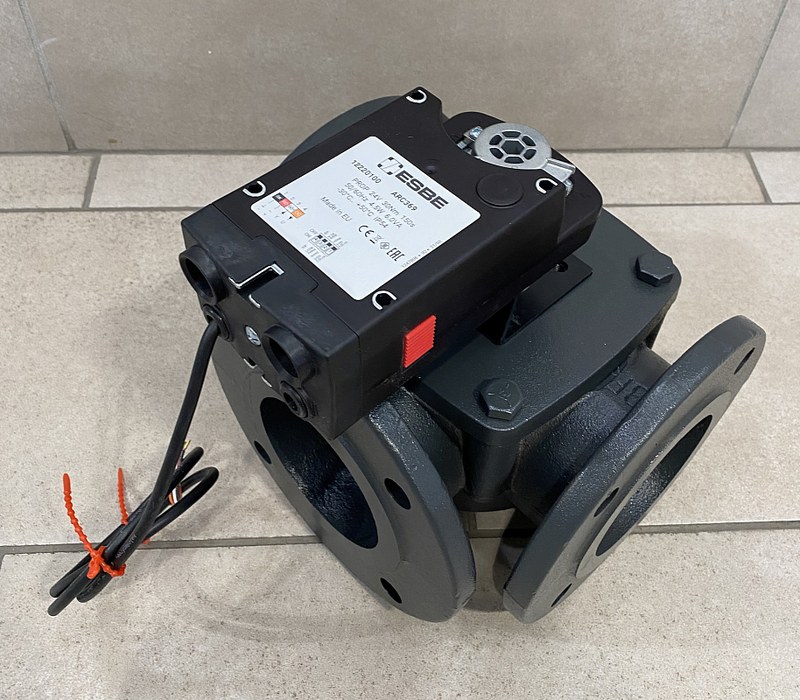

Электропривод поворачивает ротор по команде автоматики. Сам ESBE 3F 65 не измеряет температуру и не имеет встроенного электронного регулятора. Возможные алгоритмы:

• позиционное управление поворотом к расчетному углу для установки требуемого соотношения потоков,
• регулирование по сигналу температурного датчика на общем трубопроводе,
• ограничение минимальной температуры обратной линии котла через изменение степени подмеса,
• компенсацию температуры подачи по погодному графику при наличии контроллера,
• переход к ручному управлению во время наладки либо при обслуживании привода.

Напряжение, момент, сигнал и время хода зависят от привода. Например, 24 или 230 В и 30 или 120 с на 90 — возможные параметры внешней автоматики, а не самого клапана.

Таким образом, ESBE 3F 65 сочетает фланцевое присоединение DN 65 и роторный принцип смешения. Его работа зависит от гидравлики сети и автоматики. Компания «Олниса» поставляет промышленное оборудование для теплотехнических и инженерных систем. В ассортимент поставок «Олниса» входит трубопроводная арматура и промышленные компоненты. Компания обеспечивает поставки оборудования для производственных объектов и инженерной инфраструктуры.
