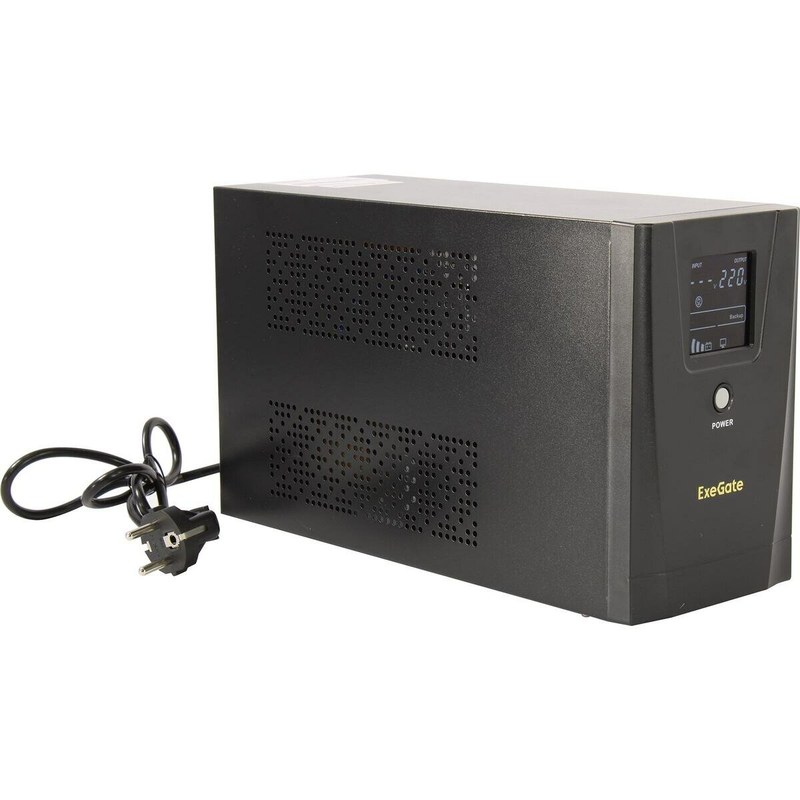

Источник бесперебойного питания ExeGate EP212520RUS для защиты от перебоев в электросети

Источник бесперебойного питания ExeGate EP212520RUS предназначен для поддержания электроснабжения вычислительной техники, сетевых узлов и аппаратуры управления при кратковременных нарушениях параметров сети. Устройство относится к линейно-интерактивному классу: в нормальных условиях нагрузка получает энергию от сети через тракт стабилизации, а при исчезновении напряжения питание обеспечивает аккумуляторный инвертор.

Технические характеристики

Электрические параметры определяют допустимую нагрузку, требования к питающей линии и продолжительность автономного режима. Для исполнения EP212520RUS существенны следующие показатели:

• полная выходная мощность — 1500 ВА, активная мощность — до 900–950 Вт в зависимости от исполнения и ревизии,
• время перехода на аккумуляторы — обычно 2–6 мс, предельное значение для ряда исполнений — 10 мс,
• аккумуляторный блок — две герметичные свинцово-кислотные батареи по 12 В и 9 А·ч,
• продолжительность восстановления заряда до 90 % — ориентировочно 4–6 часов,
• температура эксплуатации — от 0 до +40 C, степень защиты оболочки — IP20.

Параметры разных выпусков могут различаться. В частности, в каталогах встречаются значения активной мощности 900 и 950 Вт; точным пределом для конкретного экземпляра служит маркировка на его корпусе.

Конструкция и функциональные узлы

Компоновка ИБП объединяет силовые и управляющие цепи в едином корпусе. Каждый узел выполняет определенную функцию в процессе преобразования, распределения и контроля энергии:

• входной фильтр ослабляет высокочастотные помехи и кратковременные импульсные воздействия,
• зарядное устройство восстанавливает запас энергии батарей при наличии сетевого питания,
• инвертор формирует переменное напряжение от постоянного тока аккумуляторного блока,
• коммутационный узел переключает источник питания нагрузки при аварии сети,
• контроллер анализирует состояние сети, уровень заряда и признаки перегрузки,

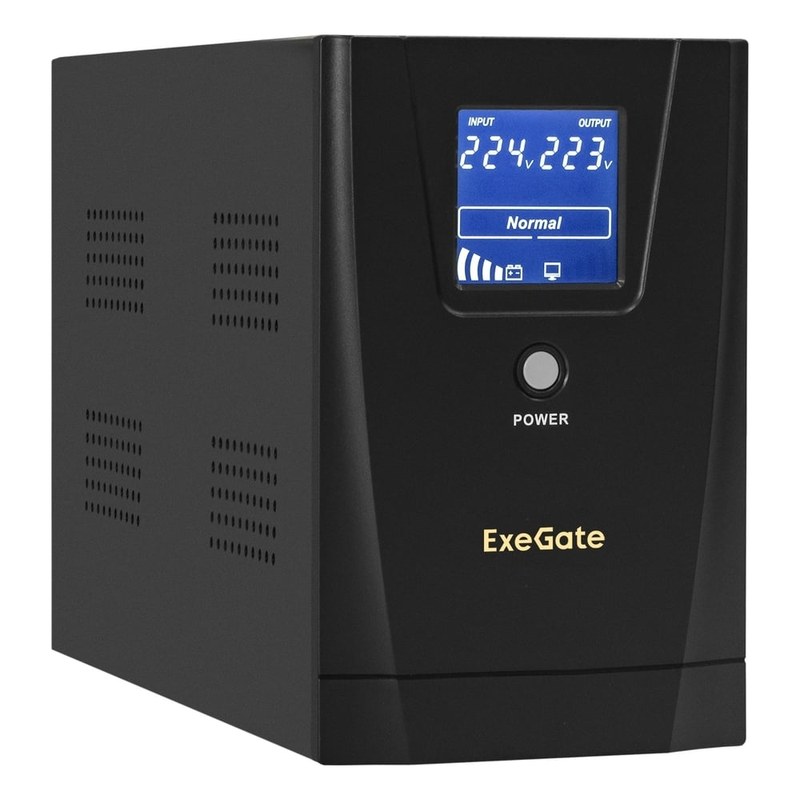

• жидкокристаллический индикатор и звуковая сигнализация сообщают о текущем режиме и неисправностях.

Для данной модели встречаются исполнения с четырьмя выходными розетками Schuko и интерфейсом USB. Наличие конкретных разъемов следует проверять по обозначению модификации.

Режимы работы и алгоритм переключения

Рабочая логика устройства построена на постоянном измерении сетевых параметров и сопоставлении их с допустимыми порогами. Основные состояния различаются источником энергии и способом формирования выходного сигнала:

• режим повышения напряжения — AVR компенсирует просадку входного напряжения переключением обмоток трансформатора,
• режим понижения напряжения — AVR ограничивает повышенное входное напряжение без расходования емкости батарей,
• автономный режим — при недопустимых параметрах сети инвертор получает энергию от аккумуляторов,
• холодный старт — запуск питания нагрузки от заряженных батарей при отсутствии напряжения на входе,
• аварийный режим — при перегрузке, коротком замыкании или глубоком разряде система ограничивает либо прекращает подачу энергии.

В батарейном режиме формируется ступенчатая аппроксимация синусоиды, а не идеальная синусоида. Это важно для устройств с повышенной чувствительностью к форме напряжения, некоторых электродвигателей и источников питания с особыми требованиями.

Аккумуляторы и автономность

Энергетический запас двух последовательно соединенных батарей номиналом 12 В и 9 А·ч составляет расчетно 216 Вт·ч: 24 В × 9 А·ч. Это теоретическое значение, не равное энергии, доступной на выходе переменного тока. Реальный результат уменьшают потери инвертора, высокая скорость разряда, старение элементов и температурные условия. Для одной из распространенных спецификаций приводятся ориентировочные интервалы автономной работы:

• при нагрузке 30 % — около 21 минуты,
• при нагрузке 50 % — около 10 минут,
• при нагрузке 70 % — около 3,5 минуты,
• при полной нагрузке — около 1,5 минуты.

Указанные значения нельзя считать гарантированными для изношенного аккумуляторного блока. После продолжительного отключения электросети необходимо дать устройству время на восстановление заряда.

Защита, эксплуатация и область применения

Защитные функции уменьшают вероятность повреждения подключенных устройств и самого ИБП при ненормальных режимах. При монтаже требуется обеспечить свободный доступ к розеткам и исключить воздействие влаги. Подключаемая аппаратура должна иметь допустимый пусковой ток. Контроль выполняется электронными цепями и аппаратными элементами ограничения тока:

• защита от короткого замыкания предотвращает длительное протекание аварийного тока через выход,
• контроль перегрузки прекращает питание при превышении допустимой мощности,
• контроль разряда отключает нагрузку до опасного истощения аккумуляторов,
• фильтрация сетевых помех снижает влияние коммутационных импульсов,
• индикация и звуковые сигналы предупреждают об автономной работе и неисправностях.

ИБП применим для рабочих станций, маршрутизаторов, коммутаторов, локальных систем видеонаблюдения и управляющих компьютеров при соблюдении ограничений по мощности и форме выходного сигнала.

Таким образом, ExeGate EP212520RUS сочетает автоматическую коррекцию сетевого напряжения, аккумуляторное резервирование и контроль аварийных состояний. Его эффективность определяется соответствием электрической нагрузки заявленным пределам, исправностью батарей и условиями эксплуатации.
