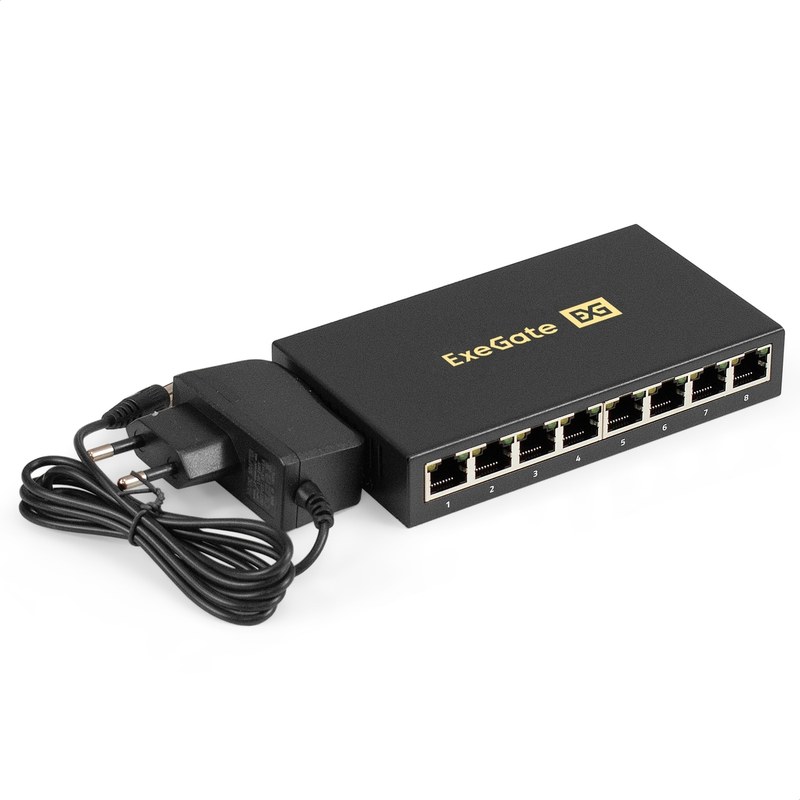

Коммутатор ExeGate EDGS-1008D: надежное решение для организации локальных сетей
ExeGate DGS-1008D объединяет проводные узлы локальной сети Ethernet. Восемь портов позволяют подключать компьютеры, накопители, принтеры и контроллеры. Аппаратная коммутация кадров уменьшает лишний трафик, а гигабитные соединения подходят для офисных и технических сетей. Значения стандартов и расчётные показатели следует отличать от характеристик конкретной ревизии. Для стабильного трафика важны исправная витая пара и автоматическое согласование портов.
Технические характеристики
Параметры определяют скорость, число соединений и требования к кабелям. Для восьмипортовой схемы важны следующие значения:
- медные порты RJ-45 — 8 независимых подключений,
- скорости Ethernet — 10, 100 и 1000 Мбит/с,
- полный дуплекс — до 1000 Мбит/с в каждом направлении,
- расчётный двунаправленный поток восьми портов — 16 Гбит/с,
- длина медного канала — до 100 м,
- кабель 1000BASE-T — 4 пары категории 5e или выше,
- стандартный кадр Ethernet без тегов — до 1518 байт.
Для линий применяются стандарты IEEE 802.3i, 802.3u и 802.3ab. Показатель 16 Гбит/с отражает сумму интерфейсных скоростей, но не подтверждает пропускную способность матрицы. Ёмкость таблицы MAC, объём буфера, энергопотребление и поддержка Jumbo Frame зависят от ревизии и уточняются по паспорту.

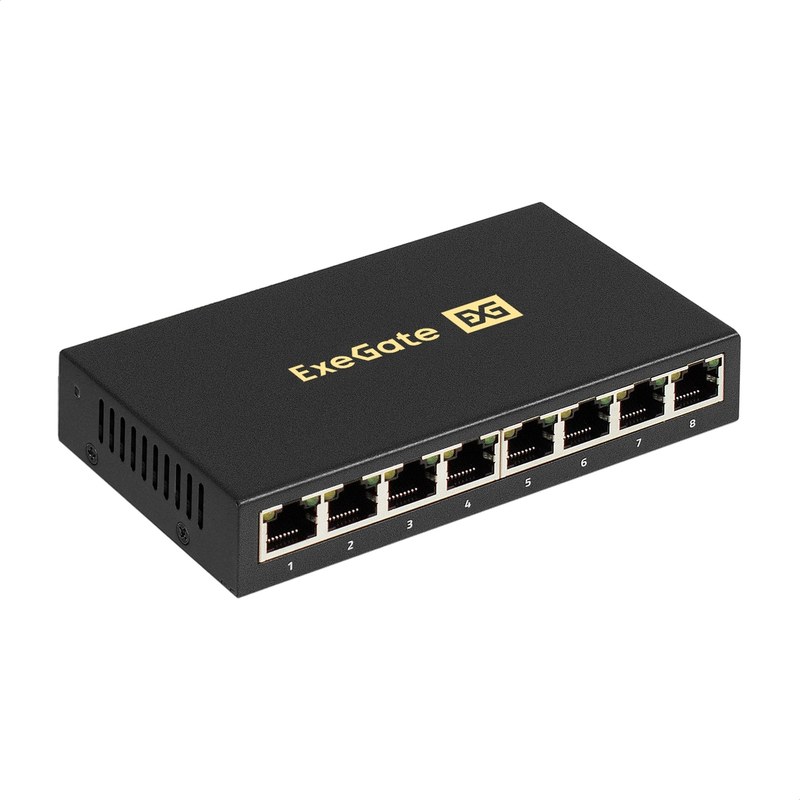

Конструкция и интерфейсы
Компактная конструкция предусматривает постоянную работу без сложной настройки. Сигнальный тракт включает:
- 8 разъёмов RJ-45 (8P8C) для патч-кордов,
- трансформаторы гальванической развязки,
- контроллер анализа адресов и коммутации кадров,
- буферную память очередей выходных портов,
- индикаторы связи и сетевой активности,
- плату с узлом питания и защитными цепями.
Материал корпуса, крепёж и питание зависят от исполнения. Для надёжности необходимы вентиляция, плотная фиксация штекеров и отсутствие натяжения кабелей. Трансформаторы разделяют цепи устройств, а разводка платы уменьшает перекрёстные помехи.
Принцип работы
Устройство анализирует MAC-адреса Ethernet-кадров. Адрес источника заносится в таблицу с номером входного порта. Известному получателю кадр отправляется адресно, неизвестному — на остальные порты широковещательного домена. Разные пары узлов могут обмениваться данными одновременно. MAC-адрес занимает 48 бит (6 байт). Устаревшие записи адресной таблицы удаляются по таймеру. Обработка кадра происходит последовательно:
- приём сигнала и восстановление битов,
- проверку структуры и FCS размером 4 байта,
- поиск MAC-адреса назначения в таблице,
- постановку кадра в очередь выходного порта,
- передачу при освобождении линии.
При методе store-and-forward кадр целиком принимается до передачи. Ошибочные данные отбрасываются, но возникает задержка, зависящая от длины кадра и скорости интерфейса. Фактический алгоритм данной ревизии уточняется по документации.
Режимы соединения
Физический уровень Ethernet предусматривает несколько способов обмена и согласования:
- 10BASE-T — 10 Мбит/с по медной линии,
- 100BASE-TX — 100 Мбит/с по двум парам,
- 1000BASE-T — 1000 Мбит/с по четырём парам,
- автосогласование — выбор скорости и дуплекса,
- полный дуплекс — передача и приём одновременно,
- полудуплекс — попеременная передача и приём.
Auto MDI/MDIX при наличии позволяет использовать прямой либо перекрёстный кабель. Управление потоком IEEE 802.3x посредством кадров PAUSE временно ограничивает отправку при заполнении очередей, если функция поддерживается. 1000BASE-T использует четыре пары в обоих направлениях и требует корректного обжатия восьми контактов.
Подключение и эксплуатация
Перед монтажом проверяют категорию и целостность кабеля. На гигабитной линии задействованы четыре пары: обрыв жилы может снизить скорость или нарушить связь. После подачи питания проверяют индикацию и обмениваются тестовыми пакетами. Диагностика включает:
- проверку контактов и фиксации разъёмов,
- контроль согласованной скорости на сетевой карте,
- измерение задержки и потерь пакетов,
- тестирование скорости при нагрузке портов,
- исключение сетевых петель и широковещательных штормов.
Коммутатор не маршрутизирует пакеты и не раздаёт IP-адреса. Разделение подсетей и фильтрацию выполняют иные устройства. Сетевые петли недопустимы без подтверждённой поддержки STP. Типовая линия включает 90 м стационарного кабеля и до 10 м шнуров. Помехи могут нарушить связь.
Таким образом, ExeGate DGS-1008D предназначен для проводного обмена данными через восемь портов Ethernet. Результат работы зависит от кабелей и нагрузки. Компания «Олниса» поставляет промышленное оборудование для предприятий и технических объектов. «Олниса» осуществляет поставки оборудования для инженерной и сетевой инфраструктуры. Поставки промышленного оборудования — одно из направлений деятельности компании.
