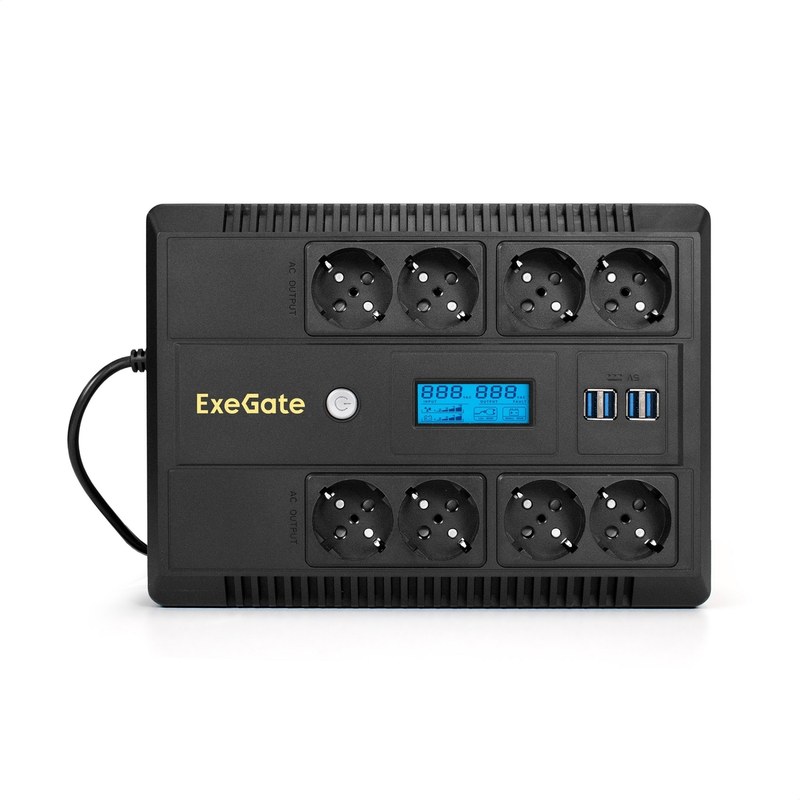

Блок питания ExeGate NEO Smart LHB-650: надежность и стабильность выходного напряжения

ExeGate NEO Smart LHB-650 предназначен для кратковременного электроснабжения подключённой электроники при нарушениях параметров внешней сети. Важны активная нагрузка, форма выходного сигнала, параметры батареи и время переключения. Линейно-интерактивная схема включает сетевой тракт, стабилизатор и инвертор с питанием от батареи. Система включает следующие узлы:

• входной фильтр уменьшает воздействие высокочастотных помех и коммутационных импульсов,
• автотрансформаторный стабилизатор изменяет коэффициент преобразования при колебаниях сетевого напряжения,
• зарядное устройство восстанавливает энергетический запас аккумуляторной батареи,
• инвертор формирует переменное напряжение при отключении внешнего питания,
• контроллер отслеживает состояние сети, батареи, перегрузки и коммутационных цепей.

Технические характеристики и расчётные ориентиры

Индекс 650 указывает на класс полной мощности 650 В·А. Полная мощность S = U × I, активная P = S × cos, где cos — коэффициент мощности. Поэтому значения в В·А и Вт не тождественны. Без паспорта ревизии неизвестны предел мощности в ваттах, количество розеток и ёмкость батареи. Ниже приведены расчётные и типовые, но не подтверждённые паспортом LHB-650 величины:

• полная мощность класса — 650 В·А; при cos = 0,6 расчётная активная составляющая составляет 390 Вт,
• номинальная бытовая сеть — 220–230 В переменного тока с частотой 50 Гц,
• при 230 В и полной мощности 650 В·А расчётный ток составляет 2,83 А,
• типовая низковольтная батарея маломощных ИБП — 12 В; при ёмкости 7 А·ч номинальный запас энергии равен 84 Вт·ч,
• ориентировочное время коммутации — единицы миллисекунд; точное значение требует испытаний.

Принцип действия стабилизации и инвертора

В сетевом режиме электроэнергия поступает к нагрузке через входные элементы и коммутационный тракт. При умеренном отклонении напряжения схема AVR может повысить либо понизить его без разряда аккумулятора. Так снижается износ батареи. При недопустимом отклонении контроллер переводит нагрузку на инвертор. В отличие от схемы двойного преобразования, здесь имеется пауза коммутации. С точки зрения функционирования различают несколько состояний:

• нормальный сетевой режим — питание от внешней сети и поддержание заряда,
• режим повышения — компенсация пониженного напряжения средствами AVR,
• режим понижения — ограничение повышенного напряжения средствами AVR,
• автономный режим — преобразование постоянного напряжения батареи в переменное,
• аварийный режим — сигнализация о перегрузке, чрезмерном разряде или внутренней неисправности.

Аккумулятор и время резервирования

Автономность зависит от нагрузки, состояния батареи, температуры и КПД инвертора. Например, произведение 12 В × 7 А·ч даёт 84 Вт·ч номинальной энергии только для условной батареи с указанными параметрами. При нагрузке 100 Вт идеальный расчёт даёт 0,84 ч, но это не реальное время работы: при большом токе эффективная ёмкость свинцово-кислотной батареи уменьшается, а инвертор и электроника расходуют часть энергии. Действительное время может быть существенно меньше расчётного. Состояние накопителя характеризуют несколько связанных факторов:

• номинальное напряжение элементов и допустимый диапазон заряда,
• остаточная ёмкость после циклической эксплуатации и календарного старения,
• внутреннее сопротивление, определяющее падение напряжения при нагрузке,
• температура среды, влияющая на скорость химических реакций,
• порог отключения, защищающий батарею от чрезмерного разряда.

Конструктивные особенности и защита

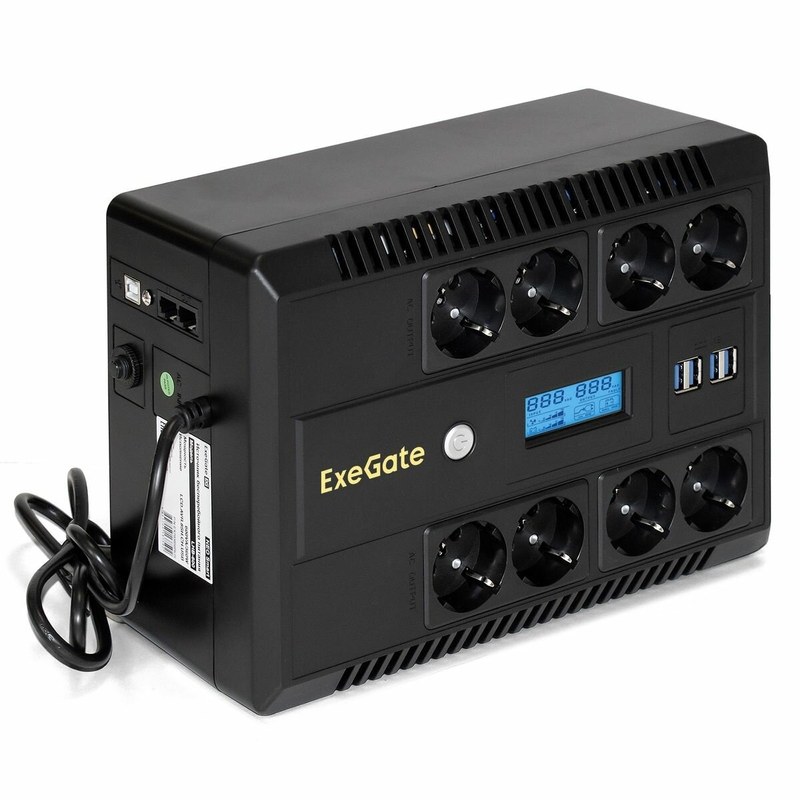

Корпус объединяет силовую электронику, батарею, индикацию, коммутацию и охлаждение. При разработке устройств данного сегмента учитываются изоляционные промежутки между цепями сети и низковольтными узлами, допустимый нагрев компонентов, устойчивость контактов к многократному переключению. Защиты и индикация зависят от ревизии; их проверяют по руководству. В типовой системе защит предусматриваются следующие механизмы:

• ограничение нагрузки при превышении расчётной мощности,
• контроль короткого замыкания выходной линии,
• отключение инвертора при снижении напряжения батареи до порога защиты,
• контроль перегрева силовых компонентов,
• звуковая или световая сигнализация изменения рабочего состояния.

Условия применения и совместимость

При эксплуатации важны характер нагрузки и форма напряжения от инвертора. Некоторое оборудование с активной коррекцией коэффициента мощности предъявляет повышенные требования к форме сигнала. Без подтверждения типа выходной волны нельзя считать устройство источником чистой синусоиды. Не следует подключать электрические нагреватели, лазерные принтеры и двигатели, пусковые токи которых способны значительно превысить установившуюся нагрузку. ИБП предназначен для резервирования, а не для долговременного питания мощных потребителей. Проверяют нагрузку в ваттах и В·А, вентиляцию и резервирование на рабочей мощности. Аккумуляторы требуют периодического контроля, поскольку с течением времени их ёмкость снижается даже без интенсивного циклирования. Для интерпретации испытаний необходимо различать измеренные показатели конкретного экземпляра и справочные величины, приводимые для данного класса устройств. При испытании фиксируют входное и выходное напряжение в вольтах, ток в амперах, частоту в герцах и длительность переходного процесса в миллисекундах. Это позволяет сравнивать режимы.

Таким образом, ExeGate NEO Smart LHB-650 представляет класс компактных ИБП, в которых сочетаются питание от сети, коррекция напряжения и кратковременное резервирование от батареи. Его эксплуатационная эффективность зависит от согласования электрической нагрузки с паспортными пределами и фактического состояния накопителя. Компания «Олниса» осуществляет поставки промышленного оборудования для предприятий и организаций. «Олниса» поставляет изделия для промышленной инфраструктуры и технических систем. Поставки промышленного оборудования являются основным направлением деятельности компании.
