Коннектор ExeGate PL45-C5-8P8C-SH-100: надежное соединение сетевых кабелей

Разъем ExeGate PL45 C5 8P8C SH 100 используется для оконцевания кабеля витой пары в локальных сетях и линиях передачи данных. Обозначение 8P8C указывает на восемь посадочных мест и восемь электрических контактов, а маркировка SH характеризует экранированное исполнение. Число 100 обычно обозначает упаковку из 100 штук. Штекер соединяется с совместимым модульным гнездом.

Основные технические характеристики

Следует различать характеристики штекера и всей линии. Скорость передачи зависит не только от разъема, но и от кабеля, схемы оконцевания и длины трассы:

• формат контактной части — 8P8C, 8 позиций и 8 контактов,
• число подключаемых жил — до 8, что соответствует 4 симметричным парам,
• категорийное обозначение — C5, то есть категория 5,
• характерная полоса частот для линии категории 5 — до 100 МГц,
• исполнение корпуса — экранированное, с металлическими элементами вокруг контактной зоны,
• товарная фасовка — 100 штук, что удобно при серийном монтаже,
• тип соединения — обжимной модульный штекер для кабеля витой пары.

Частота 100 МГц характеризует категорию кабельной системы. Толщина покрытия контактов, диаметр кабеля и рабочая температура требуют проверки по спецификации изделия.

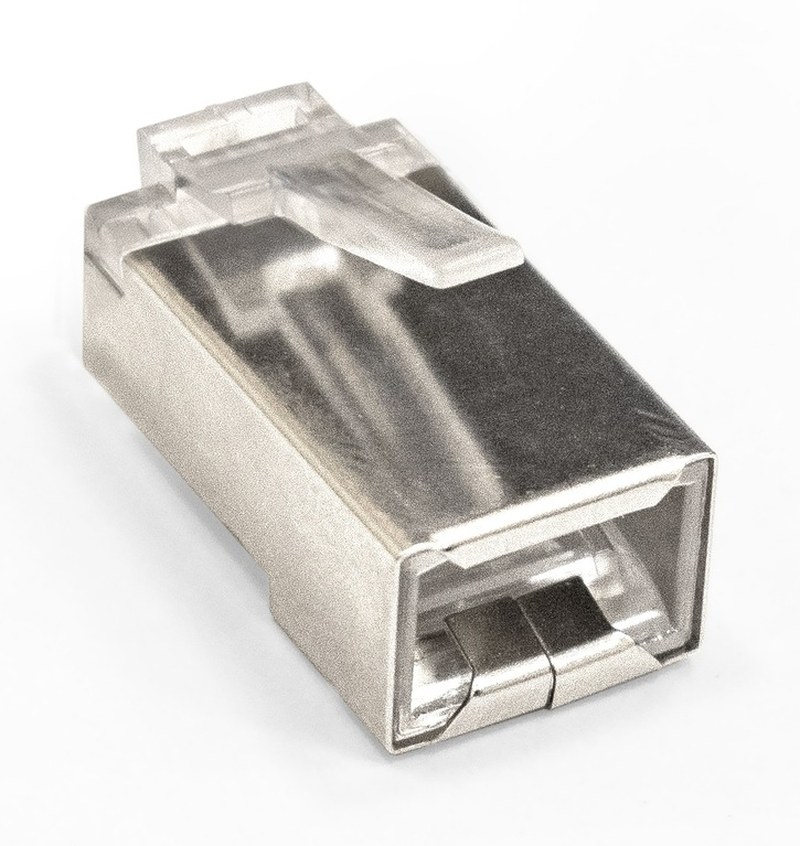

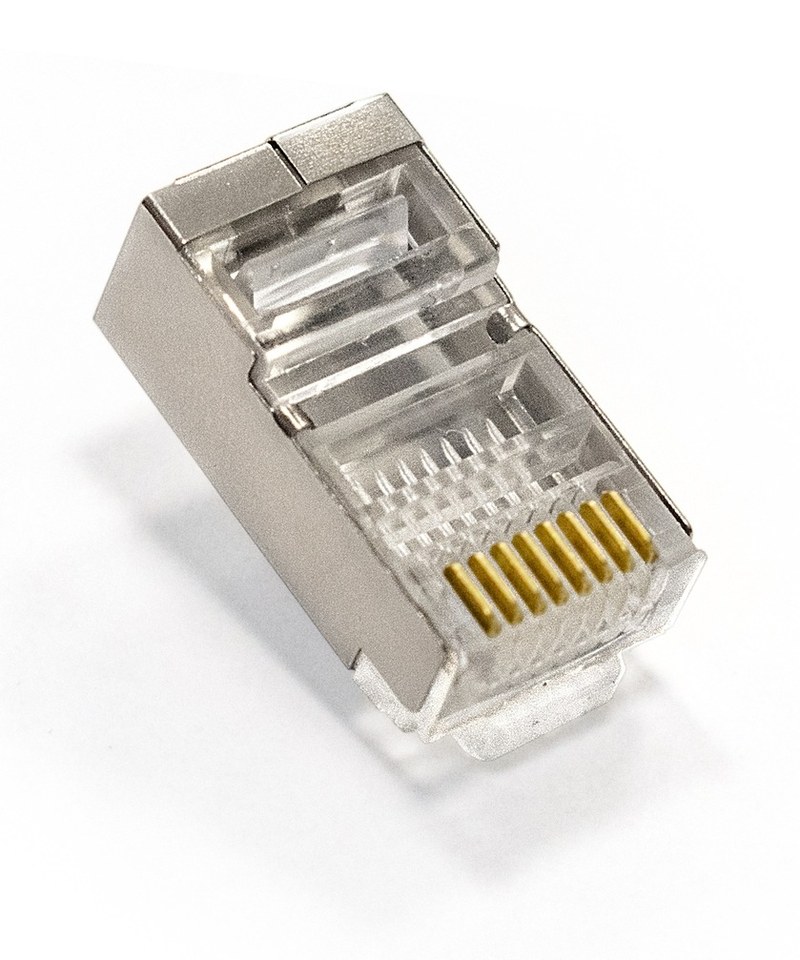

Конструкция и материалы

Штекер совмещает механическую фиксацию кабеля с электрическим контактом каждой жилы. Его узлы обеспечивают геометрию сопряжения и устойчивость соединения:

• полимерный корпус — удерживает 8 контактных позиций на заданном расстоянии и направляет штекер при вставке,
• контактные ножи — при обжиме прорезают изоляцию жил и образуют электрическую связь с проводниками,
• металлический экран — создает проводящий контур вокруг зоны сопряжения с экранированным гнездом,
• фиксирующая защелка — препятствует самопроизвольному извлечению штекера из ответного порта,
• задняя зона обжима — прижимает оболочку кабеля и уменьшает нагрузку на индивидуальные контакты.

Корпус обычно полимерный, а контакты металлические. Марки материалов и толщина покрытия не зашифрованы в обозначении модели и требуют паспортного подтверждения.

Принцип передачи сигнала и экранирование

В Ethernet сигналы передаются дифференциально по скрученным парам. Скрутка и точная геометрия контактов снижают помехи. Экран штекера эффективен при соединении с экраном кабеля и гнезда. Непрерывность экрана проверяют отдельно: даже при исправных восьми сигнальных контактах разрыв металлического контура ослабляет защиту от внешних наводок:

• режим 10BASE-T — передача 10 Мбит/с по 2 парам при совместимости всей линии,
• режим 100BASE-TX — передача 100 Мбит/с по 2 парам при соблюдении требований к каналу,
• режим 1000BASE-T — передача 1000 Мбит/с по 4 парам; пригодность конкретной линии категории 5 требуется подтверждать измерениями,
• экранированное соединение — электрическая непрерывность оболочки, разъема и порта снижает проникновение помех,
• неэкранированное сопряжение — возможно механически в ряде портов, но не обеспечивает полноценной работы экрана.

Для типовых медных каналов Ethernet расстояние между активными устройствами ограничивают 100 м, обычно выделяя до 90 м на стационарный участок и суммарно до 10 м на соединительные шнуры. Эти величины относятся к проектированию сертифицированного канала, а не к предельной длине, гарантируемой одним штекером.

Оконцевание и контроль качества

Надежность сборки зависит от диаметра жил, точности раскладки и качества обжима. Монолитные и многопроволочные проводники требуют совместимой конструкции контактных ножей:

• подготовка — удаление внешней оболочки без надрезов изоляции отдельных жил,
• раскладка — размещение 8 жил по одной из согласованных схем T568A или T568B,
• сохранение скрутки — минимальная длина расплетения пар непосредственно перед контактной зоной,
• посадка — ввод проводников до упора с одинаковой глубиной расположения торцов,
• обжим — одновременное вдавливание 8 контактов специализированными клещами,
• проверка — прозвонка каждой цепи и контроль отсутствия обрывов, коротких замыканий и перепутанных пар,
• испытание канала — измерение затухания, NEXT и других параметров кабельным анализатором при необходимости.

Для прямого соединения в обоих концах используют одинаковую распиновку. Применение различных схем на концах формирует перекрестное соединение; современные сетевые порты с Auto MDI-X часто компенсируют такую разницу автоматически. Проверка только индикатором связи не заменяет полноценную диагностику качества кабельного тракта.

Эксплуатационные особенности и преимущества

Экранирование полезно рядом с электродвигателями и силовой коммутацией. Но результат зависит от защитного контура всей линии. Для корректно собранного соединения характерны следующие преимущества:

• стандартизованная конфигурация 8P8C упрощает подключение распространенных сетевых интерфейсов,
• механическая защелка поддерживает устойчивый контакт при штатных перемещениях коммутационных кабелей,
• обжимное соединение позволяет формировать кабельные сборки непосредственно на объекте,
• экранированный корпус помогает сохранять непрерывность защитного контура кабельного тракта,
• упаковка по 100 штук подходит для объемных монтажных работ и единообразного оснащения линий.

Качество соединения снижается при чрезмерном натяжении, резком изгибе кабеля возле штекера, повреждении защелки и многократном обжиме. Разъем относится к оконечным компонентам и после неудачного обжатия обычно заменяется новым; повторное использование может ухудшать надежность контакта.

Таким образом, ExeGate PL45 C5 8P8C SH 100 представляет собой экранированный обжимной разъем для восьмижильной витой пары. Его функциональность определяется точностью оконцевания, совместимостью материалов и соблюдением требований к кабельному каналу. Компания «Олниса» осуществляет поставки промышленного оборудования и компонентов для построения инженерной инфраструктуры. «Олниса» поставляет продукцию для промышленных предприятий и технических объектов. Поставки компании обеспечивают доступность необходимых изделий для оснащения систем передачи данных.
