Конструкция ИБП ExeGate SpecialPro UNB-1600 LED: особенности сборки и эксплуатации

ИБП ExeGate SpecialPro UNB-1600 LED предназначен для питания электроники при нарушениях работы сети. Индекс 1600 обозначает класс полной мощности 1600 В·А, а LED — светодиодную индикацию. ИБП подключают между сетью и нагрузкой. Энергия аккумулятора помогает завершить операции, сохранить данные и избежать резкой остановки электроники.

Электрические характеристики

Полная мощность выражается в вольт-амперах и отличается от активной мощности в ваттах. Для класса 1600 В·А важны параметры:

• полная мощность S = 1600 В·А как обозначение класса модели,
• номинальное напряжение бытовой однофазной сети 220–230 В при частоте 50 Гц,
• расчётный ток нагрузки I = S/U: около 7,27 А при 220 В либо 6,96 А при 230 В,
• активная мощность P = S × PF: 960 Вт при коэффициенте мощности 0,60 или 1120 Вт при PF = 0,70,
• коэффициент загрузки K = Pнагрузки/Pдоп, определяемый по паспортному пределу в ваттах.

Значения 960 и 1120 Вт иллюстрируют расчёт, но не подтверждают пределы модели. Активную мощность, входной диапазон и точность регулирования определяют по паспорту. Индекс 1600 не означает допустимую нагрузку 1600 Вт.

Принцип работы и основные узлы

ИБП содержит цепи коммутации, преобразования и контроля. В линейно-интерактивной схеме взаимодействуют сетевой тракт, стабилизатор и инвертор. Основные узлы выполняют такие функции:

• входной фильтр ослабляет высокочастотные помехи, приходящие из питающей сети,
• коммутирующий узел переключает нагрузку между сетевым и резервным каналами,
• автотрансформаторный регулятор при наличии AVR изменяет коэффициент трансформации без расходования заряда батареи,
• выпрямительно-зарядный каскад преобразует переменное напряжение в постоянное для аккумулятора,
• инвертор формирует переменное выходное напряжение из энергии батарей,
• электронный контроллер отслеживает состояние питания, перегрузку и достижение пороговых напряжений.

Наличие AVR, форма выходного сигнала и время переключения зависят от ревизии. Аппроксимированная синусоида и переключение за единицы миллисекунд характерны для ряда ИБП класса, но требуют паспортного подтверждения. Форма сигнала влияет на совместимость с блоками питания с активной коррекцией мощности.

Аккумуляторная система и время автономии

Автономия зависит от энергии батарей, тока разряда и КПД инвертора. При последовательном соединении получают:

• номинальное напряжение батарейной шины 24 В,
• электрическую ёмкость сборки 9 А·ч, поскольку при последовательном соединении она не складывается,
• теоретическую энергию E = 24 × 9 = 216 Вт·ч,
• расчётную энергию на выходе 151 Вт·ч при условном КПД 70 % без поправки на высокотоковый разряд.

Реальная энергия меньше теоретической из-за падения ёмкости при большом токе и собственных потерь инвертора. Расчёт 151 Вт·ч / 300 Вт = 0,50 ч не гарантирует 30 минут автономии. Время работы определяют по разрядным графикам для заданных мощности, температуры и износа.

Рабочие режимы и индикация

Работа ИБП охватывает сетевое питание, резервирование и защиту. Выделяют состояния:

• питание от сети с передачей энергии на выход и поддержанием заряда накопителя,
• резервный режим с преобразованием постоянного напряжения батареи в переменное,
• восстановление после возвращения сети с переходом к зарядному процессу,
• предупреждение о снижении заряда перед отключением выходного напряжения,
• защитное ограничение или отключение при перегрузке и коротком замыкании.

Светодиоды отображают состояние ИБП; точные сигналы и наличие звукового оповещения определяют по инструкции. При диагностике помнят, что выход может оставаться под напряжением и без питания от сети.

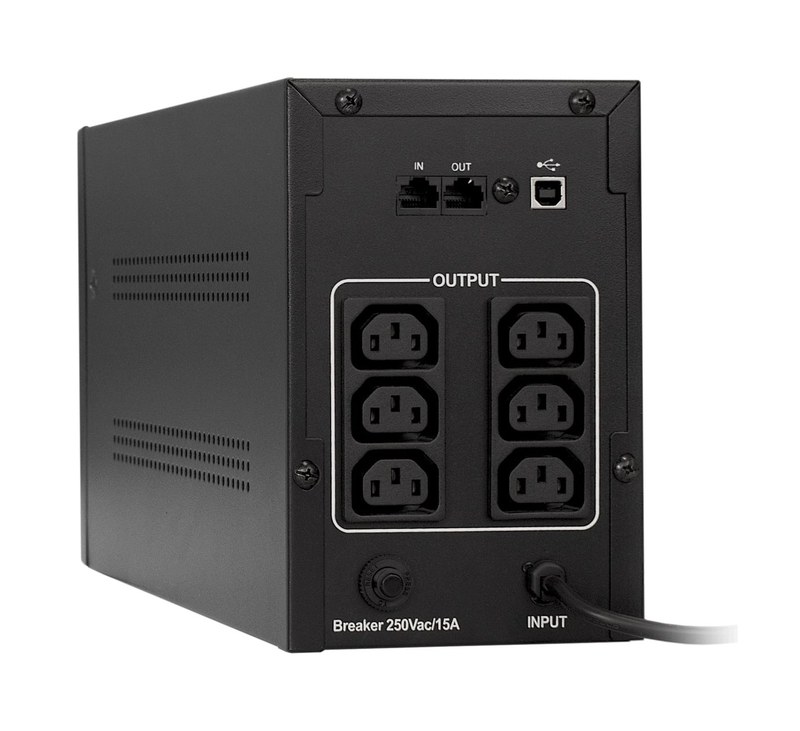

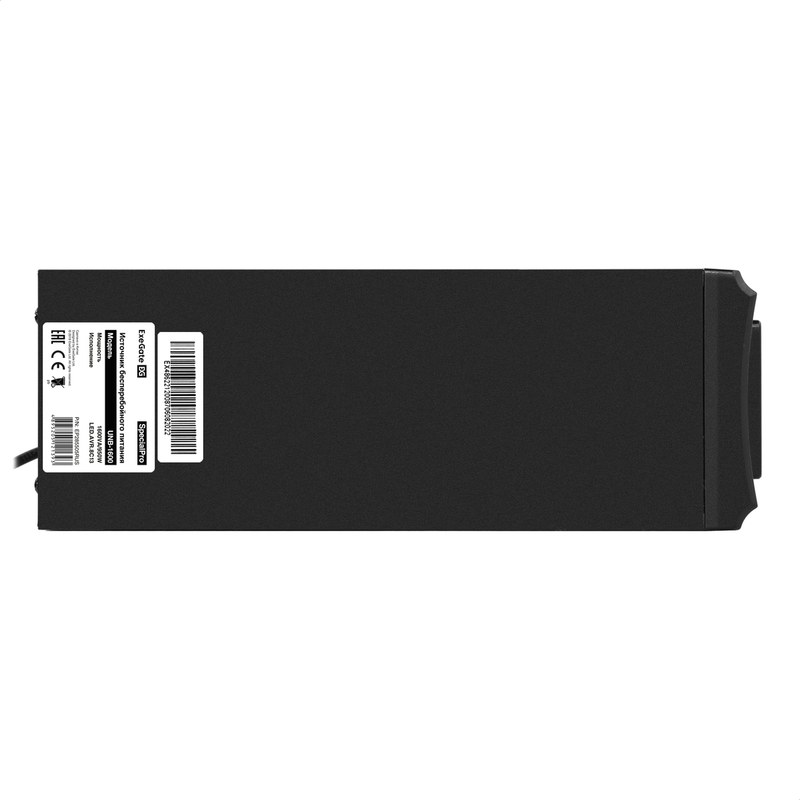

Конструкция и условия эксплуатации

Конструкция обычно включает корпус, силовую плату, батарейный отсек, коммутацию и вентиляцию. Из-за тепловыделения и электрических рисков необходимо:

• размещать корпус на устойчивом основании с доступом воздуха к вентиляционным зонам,
• не допускать перекрытия отверстий, воздействия воды и накопления токопроводящей пыли,
• учитывать пусковые токи двигателей, трансформаторов и импульсных блоков питания,
• исключать подключение нагрузок, мощность и характер которых выходят за паспортные пределы,
• периодически проверять автономию контрольным тестом с безопасной нагрузкой.

Ориентир температуры испытаний аккумуляторов — 20–25 C: нагрев ускоряет старение, а холод уменьшает ёмкость. Состояние батареи оценивают отдельно от силового блока. Вокруг корпуса сохраняют вентиляционные зазоры согласно инструкции.
