Анализатор аккумуляторов Fluke BT510 — точность измерений в работе
Fluke BT510 — переносной анализатор аккумуляторных батарей для контроля отдельных элементов и последовательных сборок. Прибор применяют в источниках бесперебойного питания, телекоммуникационных установках, системах оперативного тока и резервного электроснабжения. Измерения помогают выявлять рост внутреннего сопротивления, отклонения напряжения и неоднородность элементов до отказа всей цепи.
Измеряемые величины и числовые параметры
Анализатор объединяет несколько электрических измерений. Состояние батареи оценивают по напряжению, сопротивлению, условиям заряда и состоянию питающей цепи:
- внутреннее сопротивление — разрешение до 0,001 мОм;
- диапазон измерения достигает 3000 мОм, что позволяет различать малые изменения и выраженную деградацию элементов, постоянное
- напряжение — контроль потенциала отдельного элемента, блока или участка батарейной цепи с верхним пределом до 1000 В, переменное
- напряжение — проверка переменной составляющей в исследуемой цепи с соблюдением пределов выбранного режима,
- пульсации напряжения — оценка переменной составляющей на шине постоянного тока и работы выпрямителя или зарядного устройства.
Разрешение 0,001 мОм означает шаг индикации в одну тысячную миллиома, а не погрешность 0,001 мОм. На достоверность влияют контакты, диапазон и условия измерения. Для сравнения элементов применяют одинаковую методику.
Принцип определения внутреннего сопротивления
BT510 воздействует на аккумулятор измерительным сигналом и регистрирует отклик. По соотношению напряжения и тока определяется внутреннее сопротивление, отражающее изменения электродов, электролита и соединений. Для проверки не требуется полный контрольный разряд, поэтому метод пригоден для периодического мониторинга. В практической процедуре различают несколько источников изменения показаний:
- электрохимическое старение — сокращение активной поверхности электродов и изменение проводимости электролита,
- контактные потери — окисление клемм, загрязнение и ослабление болтовых соединений,
- температурное воздействие — изменение проводимости и скорости электрохимических процессов,
- режим заряда — влияние степени заряженности и предшествующей нагрузки на сопоставимость результатов.
При контроле малых сопротивлений применяется четырёхпроводное подключение: токовая и измерительная цепи разделены, что уменьшает влияние проводов. Однако слабый прижим наконечников вызывает разброс показаний. Диагноз нельзя основывать на единственном измерении. Перед записью результата сверяют полярность подключения, очищают доступные контактные поверхности и исключают случайное касание других выводов. Для длинных батарейных рядов крайне важна единая схема нумерации элементов.
Конструкция, эргономика и безопасность

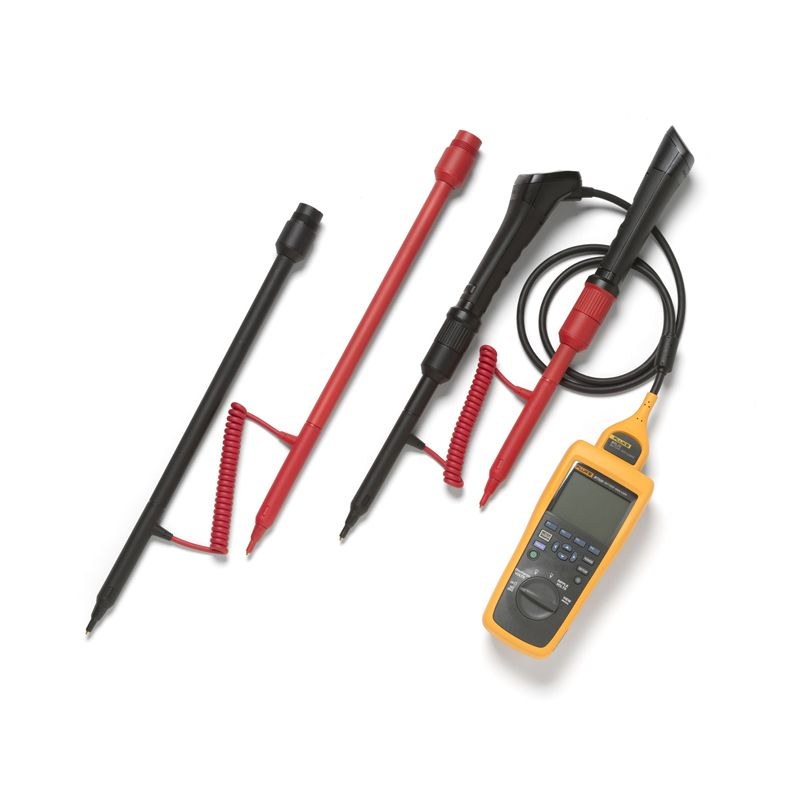

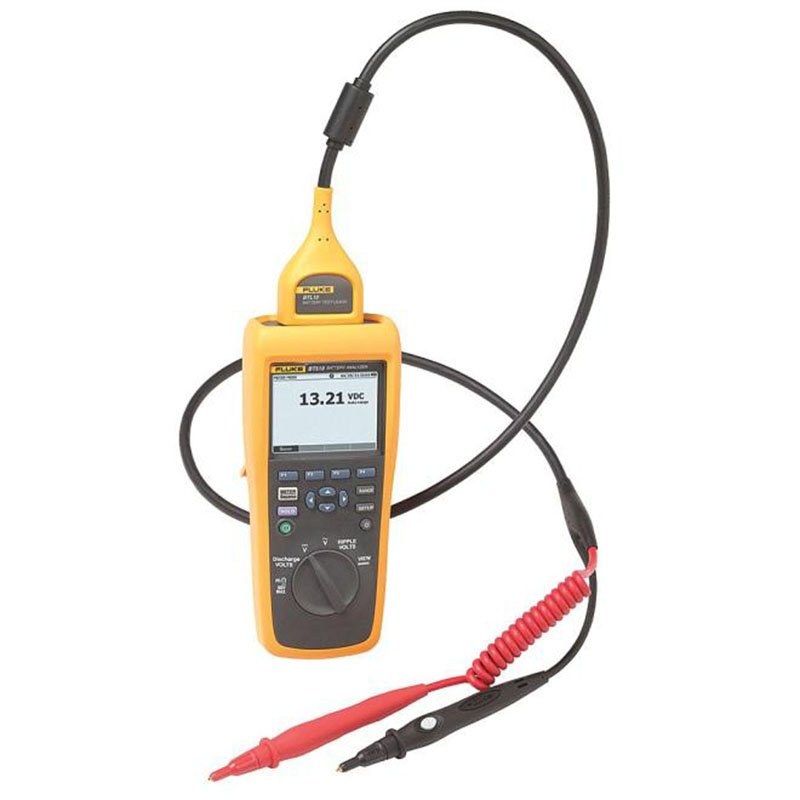

BT510 выполнен в переносном корпусе с экраном, клавишами, измерительными входами и памятью. Контактные принадлежности обеспечивают доступ к клеммам, а экран показывает результаты прямо у батарейной стойки. Стабильность прижатия щупов особенно важна при измерении долей миллиома. Батареи обладают высокой энергией короткого замыкания: даже цепь на 48 В способна отдавать опасные токи. Поэтому требуются изолированный инструмент, защита глаз и регламентированные средства защиты. Работу на высоком напряжении выполняют с учётом маркировки категории безопасности и ограничений измерительных щупов. Предел измерения до 1000 В не означает допустимость подключения к любой электрической сети.
Интерпретация результатов и диагностические ограничения
Внутреннее сопротивление отражает старение, но не измеряет остаточную ёмкость в ампер-часах. Даже элемент с приемлемым сопротивлением может не обеспечивать требуемое время автономной работы. Поэтому данные сопоставляют с напряжением, температурой, историей эксплуатации и испытаниями под нагрузкой. При повторных проверках сохраняют точки контакта, близкую температуру и сопоставимый заряд. Рост сопротивления на 20–30 % может служить поводом для углублённой проверки, если критерий предусмотрен документацией на батарею. Разница напряжений также не всегда указывает на дефект: возможны переходные процессы после заряда.
Таким образом, Fluke BT510 позволяет контролировать сопротивление, напряжение и сопутствующие параметры батарейных цепей. Регулярные измерения помогают обнаруживать неблагоприятную динамику и документировать состояние элементов без полного разряда. Точность выводов зависит от методики проверки. Компания «Олниса» поставляет промышленное оборудование, в том числе анализаторы аккумуляторных батарей Fluke BT510. «Олниса» осуществляет поставки измерительной техники для предприятий энергетики, промышленности и телекоммуникаций. Поставляемые приборы предназначены для регламентного контроля батарейных систем.
