Технические характеристики Fluke 753 и возможности калибровки измерительных приборов

Fluke 753 представляет собой портативный многофункциональный калибратор для проверки датчиков и измерительных каналов автоматики. Он объединяет измеритель, источник эталонных сигналов и регистратор. Так измерения проводят непосредственно на месте их монтажа. Запись результатов до и после регулировки сохраняет историю контроля.

Электрические параметры и диапазоны

Измерение и генерация сигналов выполняются раздельными каналами. Прибор измеряет выход датчика и формирует входное воздействие. Погрешность зависит от функции и диапазона:

• измерение постоянного напряжения в пределах 0–300 В при оценке измерительных цепей и выходов источников,
• генерация постоянного напряжения в пределах 0–15 В для имитации низковольтных аналоговых сигналов,
• измерение постоянного тока в диапазоне 0–110 мА, включая распространенные каналы 4–20 мА,
• формирование тока до 22 мА для проверки индикаторов, контроллеров и вторичных преобразователей,
• питание токовой петли номинальным напряжением 26 В при испытании двухпроводных датчиков,
• измерение и имитация сопротивления для контроля терморезистивных входов,
• работа с частотными и импульсными сигналами при испытании счетных входов автоматики.

Для петли 4–20 мА токи 4, 12 и 20 мА отвечают 0, 50 и 100 % шкалы. В пятиступенчатом цикле дополнительно используют точки 8 и 16 мА, соответствующие 25 и 75 %. Повторное движение от 20 к 4 мА выявляет гистерезис и нестабильность преобразователя. Например, для преобразователя давления с пределами 0–1,6 МПа ток 12 мА должен соответствовать 0,8 МПа при линейной характеристике. Отклонение выражают в мА, процентах или физических единицах. Совмещение функций сокращает число соединений.

Температурные каналы и моделирование датчиков

Температурная калибровка проверяет преобразование сопротивления и термоЭДС в градусы. Fluke 753 поддерживает работу с термопарами и термометрами сопротивления, используя выбранную градуировочную характеристику. Вход контроллера проверяют имитацией датчика, преобразователь — измерением тока:

• термопары типов J, K, T, E, N, R, S и B с учетом различий коэффициентов термоЭДС,
• термопреобразователи сопротивления Pt100 и Pt1000 с номинальными значениями 100 и 1000 Ом при 0 C,
• моделирование изменения температуры посредством задания последовательности контрольных точек,
• учет компенсации температуры холодного спая при работе с термоэлектрическими преобразователями,
• определение отклонения показаний с учетом выбранного типа сенсора и установленного диапазона.

Для Pt100 по характеристике IEC 60751 номинальное сопротивление при 0 C равно 100 Ом, а при 100 C составляет приблизительно 138,5 Ом. У термопары типа K термоЭДС при 100 C относительно опорного спая 0 C близка к 4,1 мВ. Оба значения зависят от градуировки. Для терморезистора важна схема подключения: сопротивление двух соединительных проводов способно увеличить показание; при трех- и четырехпроводных схемах влияние линий компенсируется при соблюдении методики.

Проверка давления и внешние модули

Контроль давления осуществляется с помощью совместимых внешних модулей Fluke, подключаемых к прибору. Давление создает внешний насос, а не калибратор. Модуль передает давление для сопоставления с выходом датчика:

• измерение избыточного давления при проверке манометров и технологических преобразователей,
• контроль дифференциального давления на фильтрах, расходомерных сужающих устройствах и вентиляционных каналах,
• испытание абсолютных преобразователей при наличии подходящего модуля и источника давления,
• регистрация пар значений «давление — электрический выход» с последующим вычислением отклонений.

Модули имеют разные пределы: от малых перепадов до десятков мегапаскалей. Например, при настройке датчика 0–10 бар контрольные точки 0, 2,5, 5, 7,5 и 10 бар сопоставляют с выходами 4, 8, 12, 16 и 20 мА. Такая проверка выявляет сдвиг нуля и нелинейность. Для мембранного датчика существенны также герметичность соединений и выдержка после изменения давления: до стабилизации показания не следует принимать за установившийся результат.

Автоматизация процедуры и регистрация

Документирование — отличительная функция Fluke 753. Оператор задает точки и допуски; прибор сохраняет результаты. Записи «до» и «после» регулировки передаются в электронный архив:

• режим As Found фиксирует исходные ошибки измерительного канала до корректировки,
• режим As Left сохраняет показатели после выполненной регулировки,
• пошаговая подача испытательных сигналов обеспечивает сравнение нескольких точек шкалы,
• автоматический расчет отклонения сокращает объем ручных вычислений,
• связь по USB используется для обмена записями с совместимым программным обеспечением.

Для диапазона 4–20 мА приведенная ошибка может определяться как отношение разности фактического и расчетного токов к размаху 16 мА. Так, расхождение 0,08 мА соответствует 0,5 % диапазона. Допуск задают по методике и характеристикам объекта.

Конструкция и эксплуатационные особенности

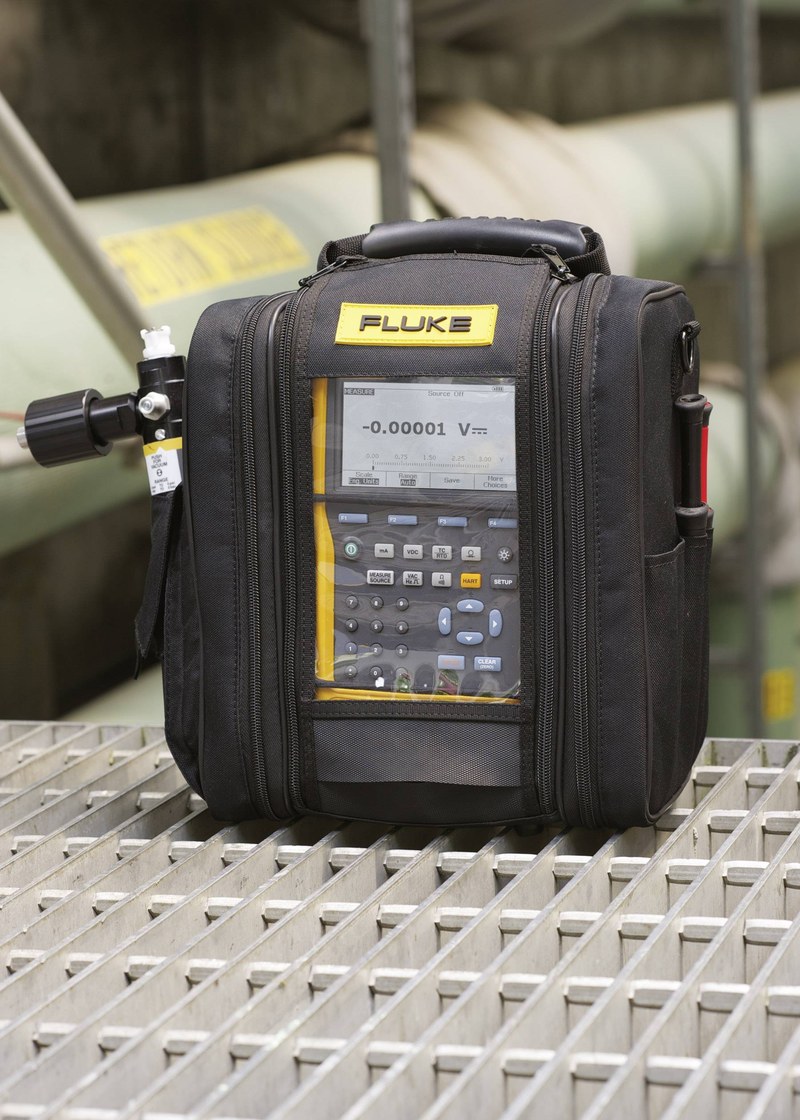

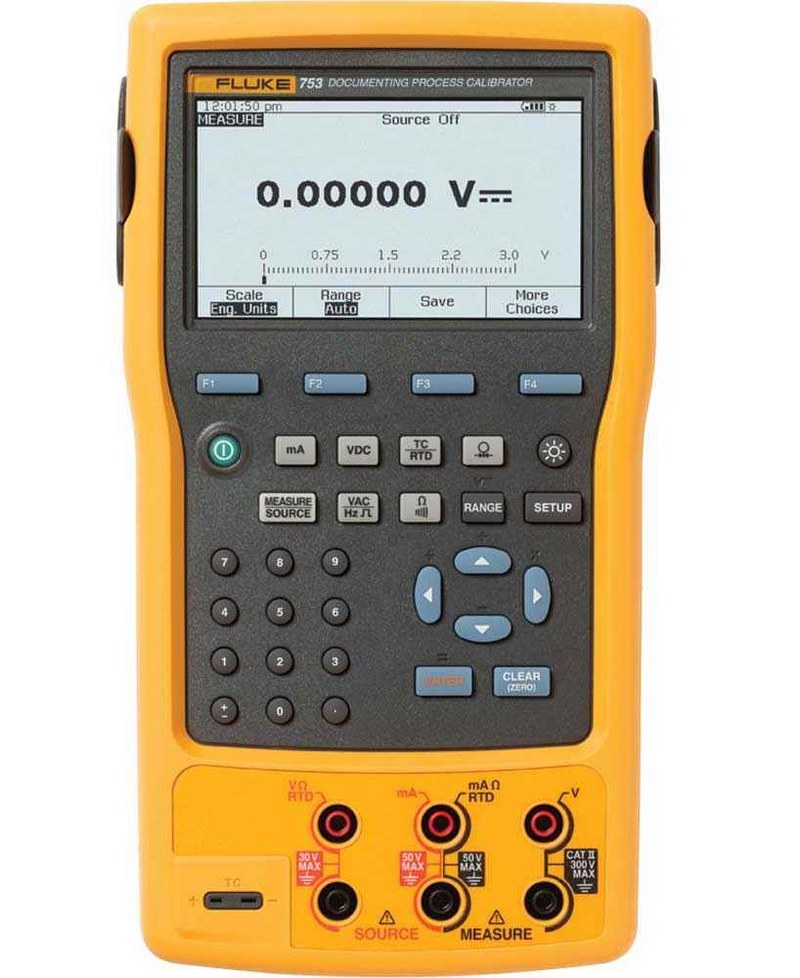

Прибор выполнен в переносном корпусе с дисплеем, клавиатурой и отдельными гнездами подключения. Гнезда измерения и генерации разделены. Аккумулятор и подсветка удобны при выездных испытаниях. Перед подключением проверяют допустимое напряжение цепи, полярность, состояние проводов и соответствие категории электрической безопасности. Важное функциональное разграничение: Fluke 753 выполняет документирующую калибровку, но не оснащен встроенным HART-коммуникатором; поддержка HART имеется в модели Fluke 754. Токовая петля 4–20 мА не равнозначна цифровому интерфейсу.
