Анализатор Fluke DSP 4300: точность измерений и эффективность диагностики

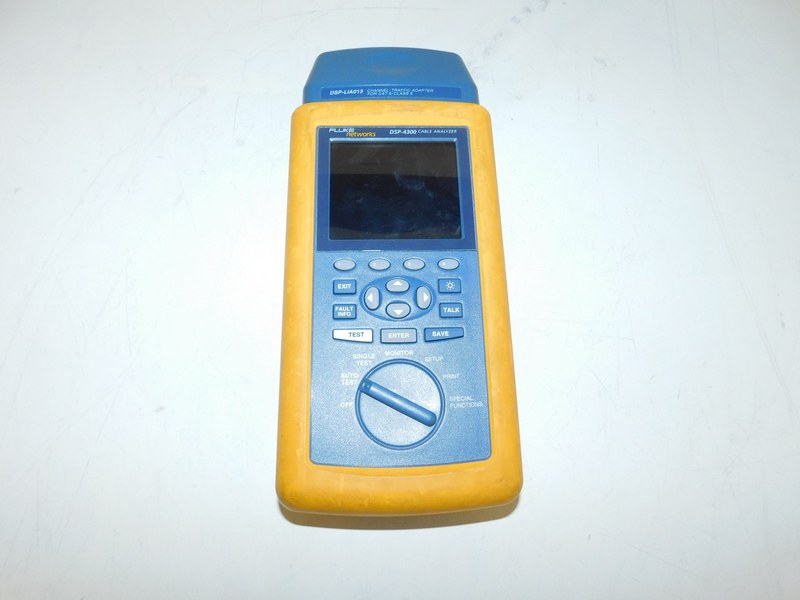

Кабельный анализатор Fluke DSP-4300 предназначен для проверки параметров медных линий передачи данных и выявления дефектов физического уровня сети. Прибор сопоставляет электрические параметры кабеля с нормативными пределами. Он испытывает линии из четырех витых пар (восемь жил) с соединителями 8P8C и оценивает запас помехоустойчивости.

Состав прибора и измерительный тракт

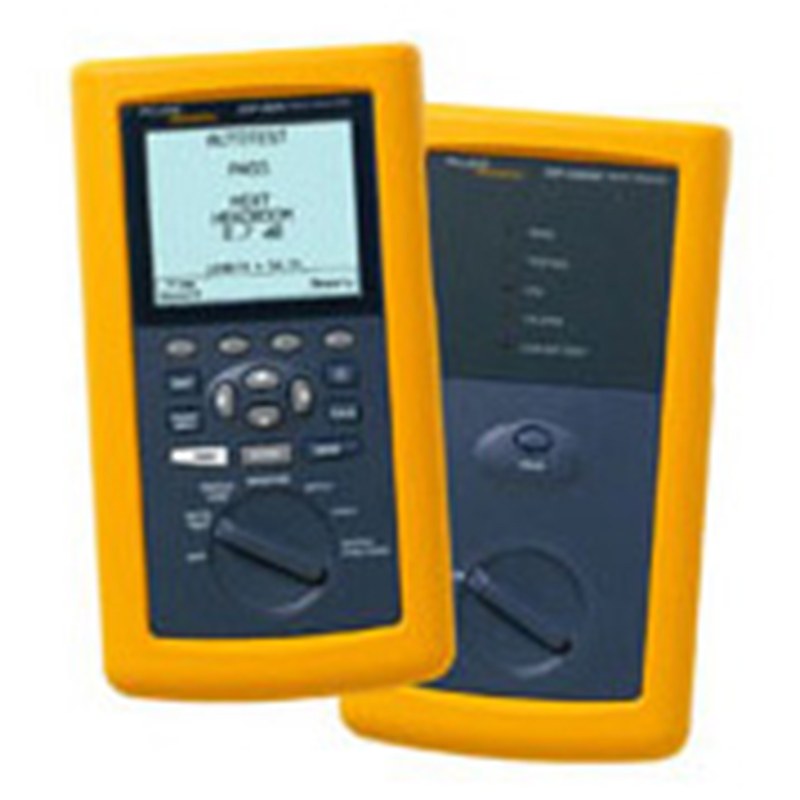

Измерительная система объединяет основной блок, удаленный модуль и соединительные принадлежности. Перед испытанием определяют тип тракта: постоянная линия либо канал со шнурами. От этого зависят пределы испытаний. При проверке используются следующие функциональные узлы:

• основной измерительный блок с генератором тестовых воздействий, приемными цепями, экраном и органами управления,
• удаленный блок, обеспечивающий электрическое завершение пар и проведение двусторонних процедур,
• сменные измерительные адаптеры и шнуры, определяющие границы проверяемого участка,
• внутренняя память для протоколов и интерфейс передачи сохраненных данных.

Грязные контакты, перегибы шнура и изношенные адаптеры искажают высокочастотные измерения.

Контролируемые параметры

Состояние линии оценивают по соединениям, потерям, согласованию и взаимному влиянию пар. Основные измеряемые характеристики включают:

• схему разводки Wire Map, обнаруживающую обрывы, короткие замыкания, перепутанные жилы и разделенные пары,
• длину линии и задержку распространения, вычисляемые с учетом заданной скорости сигнала в изоляции,
• затухание, или вносимые потери IL, выражаемые в децибелах на разных частотах,
• переходное затухание на ближнем конце NEXT и суммарное воздействие соседних пар PSNEXT,
• переходные помехи на дальнем конце и расчетные показатели отношения полезного сигнала к наведенной составляющей,
• возвратные потери RL, отражающие неоднородность волнового сопротивления.

Результаты зависят от частоты, длины и конструкции. Отказ по тесту не всегда означает отсутствие сетевого соединения.

Нормируемые условия и числовые ориентиры

Пределы задаются категорией кабеля. Номинальное дифференциальное сопротивление витой пары составляет около 100 Ом. Категория 5e нормируется до 100 МГц, категория 6 — до 250 МГц. Типовой постоянный сегмент ограничен 90 м, а канал вместе с коммутационными шнурами — 100 м. Это нормативы кабельной системы, а не диапазон прибора. При коэффициенте укорочения NVP, равном 0,66, скорость электромагнитной волны составляет примерно 1,98 × 108 м/с; задержка на 1 м достигает 5,05 нс. Для 90 м расчетная задержка равна приблизительно 455 нс, а для 100 м — 505 нс. Нормативное ограничение задержки канала часто задают на уровне 555 нс, а разности задержек пар — 50 нс. NVP берут из паспорта кабеля: ошибка 0,02 искажает расчет длины.

Принципы работы и локализация повреждений

Анализ выполняют путем подачи тестовых сигналов и регистрации их изменения на приемной стороне. В частотной области фиксируют потери и наведенные помехи; во временной области исследуют отражения от нарушений однородности. Для коэффициента отражения справедливо = (Zн − Z0)/(Zн + Z0), где Z0 — волновое сопротивление линии, Zн — сопротивление неоднородности. Если участок с 100 Ом сопряжен с нагрузкой 120 Ом, модуль составляет около 0,091, а эквивалентные возвратные потери — приблизительно 20,8 дБ. Положение неоднородности определяют по времени двойного пробега импульса: расстояние L = v × t/2. При NVP = 0,66 отражение, зарегистрированное через 200 нс, соответствует участку длиной около 19,8 м. Метод локализует дефекты разъемов, сдавливание и изменение геометрии пары; точность определяется NVP.

Режимы обследования линии

Режим работы зависит от цели контроля. Основные процедуры:

• автоматизированный комплексный тест с итогом соответствия заданному набору пределов,
• отдельные измерения электрических характеристик для исследования конкретной причины отказа,
• проверку схемы соединений и локализацию повреждений перед высокочастотными испытаниями,
• повторные измерения после устранения дефектов с сохранением итоговых результатов.

Запас относительно нормы принципиален: NEXT с превышением предела на 1 дБ менее устойчив к изменениям линии, чем с запасом 6 дБ. Децибелы описывают логарифмическое отношение величин: разность 6 дБ соответствует примерно двукратному отношению амплитуд напряжения при равных сопротивлениях.

Методика измерений

Перед началом работ проверяют чистоту разъемов, состояние адаптеров, заряд источников питания и параметры выбранного стандарта. Затем размещают основной и удаленный блоки на концах исследуемой линии, уточняют тип испытания и вводят NVP по паспортным данным кабеля. Ошибки соотносят с расположением розеток и коммутационных панелей. Существенное повышение IL может быть вызвано большой длиной, плохим контактом или несоответствующим кабелем. Снижение NEXT нередко связано с чрезмерным расплетением пар возле разъема. Неудовлетворительный RL характерен для нарушенного согласования, механической деформации и неоднородных соединений. Температура также влияет на сопротивление меди: при ориентировочном температурном коэффициенте 0,0039 1/C повышение температуры на 20 C увеличивает сопротивление проводника примерно на 7,8 %. Сравнение допустимо при одинаковых схемах и настройках. При установке витой пары радиус изгибов обычно выдерживают не менее четырех наружных диаметров кабеля. Это уменьшает деформацию скрутки и рост отражений.

Таким образом, Fluke DSP-4300 обеспечивает инструментальное исследование медных кабельных трактов, объединяя контроль соединений, частотных потерь, перекрестных наводок и отражений. Достоверность зависит от схемы подключения, стандарта и состояния адаптеров. Компания «Олниса» осуществляет поставки промышленного оборудования для предприятий и технических организаций. Поставки охватывают измерительное и инфраструктурное оборудование. «Олниса» обеспечивает поставку оборудования для оснащения производственных и инженерных объектов.
