Кабельный анализатор Fluke Networks DSX-8000: особенности конструкции и принцип работы
Fluke Networks DSX-8000 — кабельный анализатор платформы Versiv для сертификации медных симметричных линий структурированных кабельных систем. Прибор выявляет не только ошибки соединения жил, но и отклонения высокочастотных свойств тракта от нормативных пределов. Его используют при приемке сетей, модернизации кабельной инфраструктуры и документировании результатов испытаний.
Диапазон измерений и нормативные ограничения
DSX-8000 работает в частотном диапазоне до 2000 МГц. Это позволяет проверять линии категории 8 и классов I и II, рассчитанные на короткие высокоскоростные соединения. Допустимая длина зависит от категории и схемы подключения: частотный диапазон прибора сам по себе не гарантирует соответствия кабеля. При оценке системы учитывают следующие количественные ориентиры: категория 5e — полоса до 100 МГц и типовой канал длиной до 100 м, категория 6 — полоса до 250 МГц и канал до 100 м, категория 6A — полоса до 500 МГц и канал до 100 м, категория 7A, класс FA — полоса до 1000 МГц при соблюдении требований соответствующего стандарта, категория 8, классы I и II — полоса до 2000 МГц, канал до 30 м, стационарная линия обычно до 24 м. Номинальное волновое сопротивление симметричных линий составляет 100 Ом. Категория 8 применяется, в частности, для интерфейсов 25GBASE-T и 40GBASE-T. Результат зависит от кабеля, разъемов и качества монтажа.
Измеряемые электрические параметры
Анализатор оценивает потери, помехи и временные характеристики четырех витых пар. Основной и удаленный блоки измеряют линию с двух сторон. В протокол измерений входят следующие показатели:
- wiremap — схема подключения 8 жил, выявление перепутанных пар, обрывов, замыканий и нарушений разводки,
- insertion loss — затухание полезного сигнала в децибелах, растущее с частотой и длиной,
- return loss — обратные потери в децибелах, характеризующие неоднородность импеданса,
- NEXT и PS NEXT — ближние переходные наводки и их суммарное воздействие на пару,
- ACR-N и PS ACR-N — разность между уровнем ближних наводок и вносимыми потерями,
- ACR-F и PS ACR-F — защищенность от дальних переходных влияний с учетом затухания,
- propagation delay и delay skew — задержка распространения и ее разброс между парами в наносекундах,
- длина линии — расчет по времени распространения импульса с учетом заданного коэффициента NVP,
- сопротивление постоянному току и дисбаланс сопротивлений — характеристики, важные, в том числе для питания PoE.
При импульсном определении расстояния скорость распространения принимают равной c × NVP, где c ≈ 3 × 108 м/с, а NVP задается долей от единицы. Для отраженного сигнала длину оценивают по формуле L = c × NVP × t / 2. Ошибка NVP существенно влияет на расчет метража. Исправная разводка еще не подтверждает пригодности тракта для передачи 10, 25 или 40 Гбит/с. Для сертификации необходимы допустимые значения всех нормируемых параметров.
Конструкция измерительного комплекса

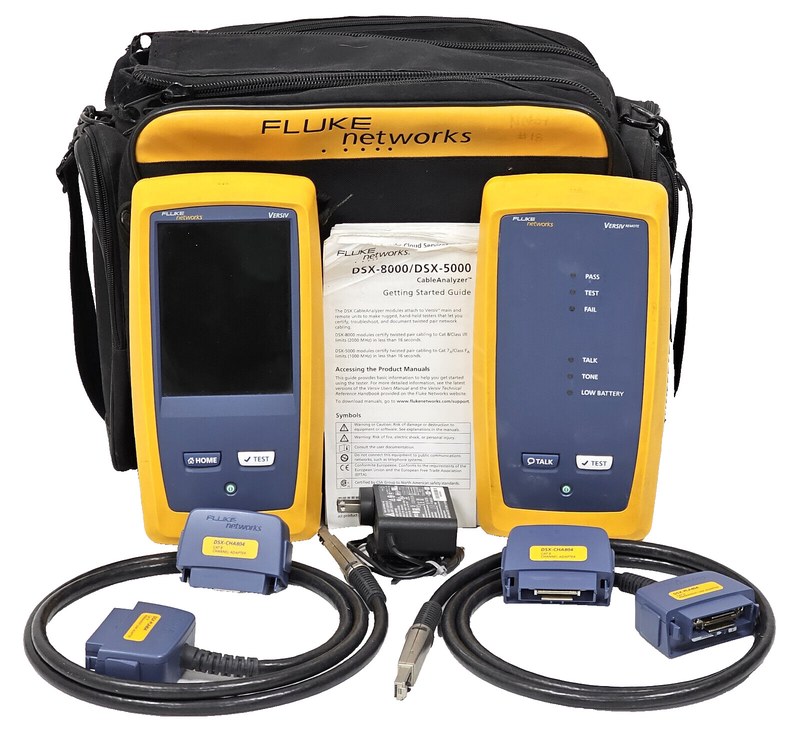

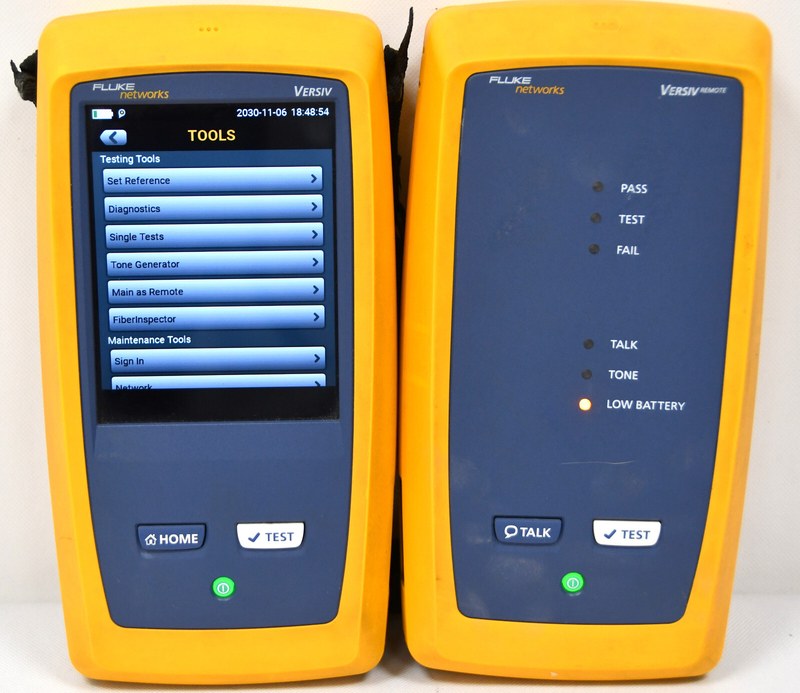

Платформа Versiv использует основной и удаленный блоки для обследования линии между двумя точками подключения. Интерфейс позволяет задавать профиль испытаний, запускать измерение и изучать результаты по парам и частотам. Ключевые конструктивные элементы включают: основной блок с цветным сенсорным дисплеем для управления параметрами и просмотра графиков, удаленный блок для проведения двусторонних измерений всех четырех пар, сменные измерительные модули DSX-8000 с трактом, рассчитанным на частоты до 2 ГГц, адаптеры Permanent Link для испытаний стационарного участка без пользовательских шнуров, адаптеры Channel для проверки канала с коммутационными соединениями, аккумуляторное питание для автономной работы на объекте и память для хранения протоколов. Выбор адаптера определяет границы измеряемой системы. Для Permanent Link и Channel применяются разные нормы: ошибка при выборе конфигурации способна исказить итоговую оценку даже при исправном кабеле.
