Контроль электроустановок с тестером Fluke T140

Контроль электрических цепей перед обслуживанием требует прибора, позволяющего быстро установить наличие напряжения и проверить целостность соединений. Fluke T140 относится к двухполюсным указателям: измерение выполняется между двумя контактными точками, что помогает правильно оценить потенциал участка относительно другого проводника. Прибор объединяет индикацию переменного и постоянного напряжения, проверку непрерывности, измерение сопротивления и функции контроля фаз. Его применяют при обследовании распределительных щитов, кабельных линий, электроприводов и цепей управления.

Конструкция и принцип измерения

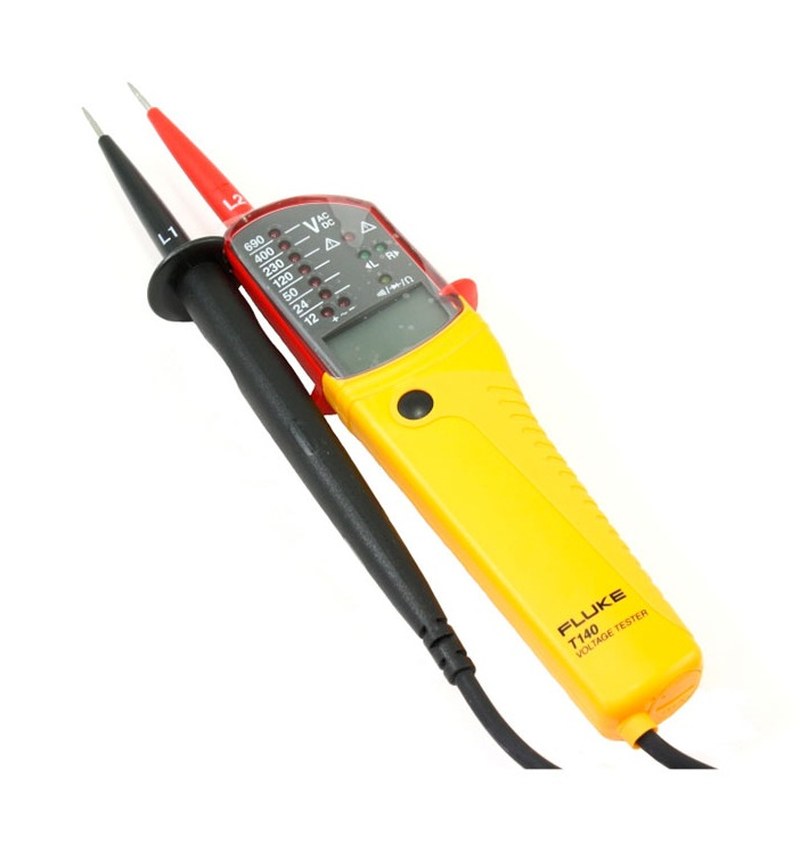

Схема T140 рассчитана на подключение двух щупов. Один щуп закреплён на корпусе, второй соединён гибким проводом; компоновка позволяет удерживать прибор одной рукой и подводить наконечники к разнесённым контактам. Изолированные рукоятки, ограничители у наконечников и корпус из прочного материала уменьшают вероятность случайного касания токоведущих частей. Форма наконечников подходит для контакта с клеммами и розеточными контактами, а защитные колпачки закрывают их при хранении. При подаче напряжения измерительная цепь оценивает разность потенциалов между щупами. Электронный блок распознаёт переменный или постоянный сигнал и выводит результат на цифровой экран и светодиодную шкалу. Световая индикация быстро показывает уровень, жидкокристаллический дисплей — численное значение в вольтах. При постоянном напряжении учитывается полярность, при переменном она несущественна. Высокоомный вход уменьшает влияние прибора на проверяемую цепь, однако показание интерпретируют с учётом схемы и условий измерения.

Диапазон напряжения и индикация

Основной диапазон составляет 12–690 В переменного или постоянного напряжения. Ступени светодиодной индикации соответствуют типовым уровням:

• 12 В,
• 24 В,
• 50 В,
• 120 В,
• 230 В,
• 400 В,
• 690 В.

Цифровой индикатор уточняет значение внутри рабочего диапазона, помогая отличать номинальное напряжение от отклонения. Эти пределы не означают, что прибор предназначен для измерения высоковольтных импульсов или переходных перенапряжений: для таких сигналов используют специализированные средства. Рабочая частота переменного сигнала составляет 40–400 Гц, включая сети 50 и 60 Гц. Прибор показывает действующее значение, но не анализирует гармонический состав и не предназначен для переходных перенапряжений.

Режимы проверки цепей

Кроме измерения напряжения, T140 используют для оценки целостности проводников и контактов. В режиме непрерывности источник малой энергии пропускает ток через проверяемую цепь; при сопротивлении, отвечающем критерию прибора, появляются звуковой сигнал и визуальная индикация. Проверку проводят только на обесточенном участке, при необходимости отделённом от параллельных цепей. Измерение сопротивления помогает выявлять обрыв, плохой контакт или замыкание, но не заменяет испытание изоляции высоким тестовым напряжением. К функциям модели относятся однополюсное определение фазы и проверка чередования фаз в трёхфазной системе. Однополюсная функция использует сенсорную площадку корпуса и ёмкостную связь с окружающей средой; она зависит от контакта и условий, поэтому служит ориентировочной проверкой. Для фазировки сравнивают сигналы между фазными проводниками, чтобы определить последовательность и направление вращения поля. Предусмотрена также проверка устройства защитного отключения с помощью нагрузки между фазой и защитным проводником. Срабатывание УЗО зависит от номинального дифференциального тока и состояния установки; тест прибора не заменяет периодическое испытание.

Практика измерений

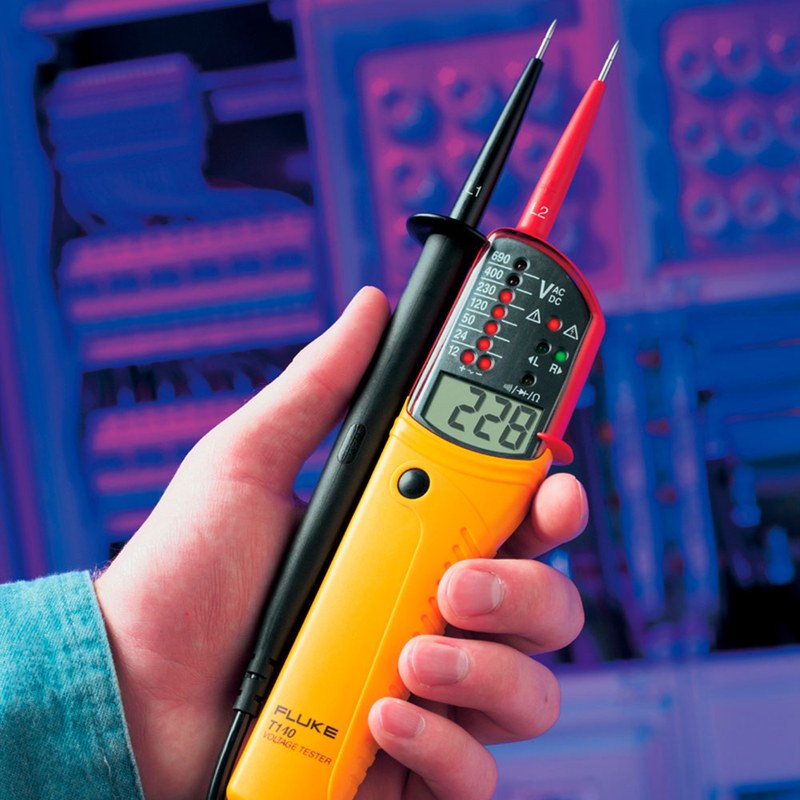

Перед работой осматривают корпус, кабель и наконечники, затем проверяют указатель на заведомо действующем источнике. Для двухполюсного измерения щупы устанавливают на две точки цепи, удерживая их за изолированные части, и считывают экран вместе со световой индикацией. В розетке можно проверить напряжение между фазой и нейтралью, а также между фазой и защитным контактом, сопоставляя показания со схемой электроснабжения. После измерения исправность прибора повторно подтверждают на известном источнике.

Безопасность и условия применения

Для T140 указываются категории перенапряжения CAT IV 600 В и CAT III 690 В. Категория CAT IV относится к измерениям на вводе и у источника распределения, CAT III — внутри стационарных распределительных систем. Рабочее напряжение и категорию соблюдают одновременно: предел 690 В нельзя переносить на точку CAT IV. Прибор используют в пределах маркировки, с исправными щупами и согласно правилам электробезопасности. Для работ под напряжением необходимы соответствующие средства индивидуальной защиты и квалификация.

Таким образом, Fluke T140 — переносной двухполюсный тестер для измерения напряжения, контроля непрерывности и проверки фазных цепей. Диапазон до 690 В, категории CAT III 690 В и CAT IV 600 В, цифровой экран и световые пороги охватывают главные задачи обслуживания низковольтных сетей. Надёжность оценки определяется соблюдением диапазона, исправностью щупов и выбором верного режима. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для электротехнических работ. «Олниса» поставляет Fluke T140 предприятиям и организациям, которым необходимы приборы для контроля электрических параметров. Компания «Олниса» поставляет измерительные приборы промышленным компаниям России.
