Блок питания ExeGate AA450: технические характеристики и особенности эксплуатации

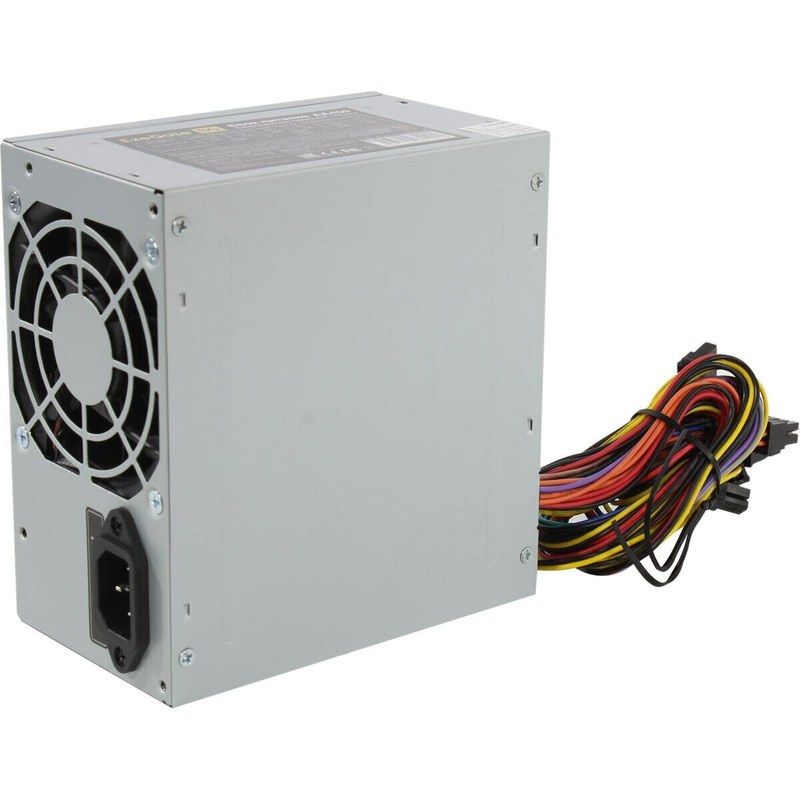

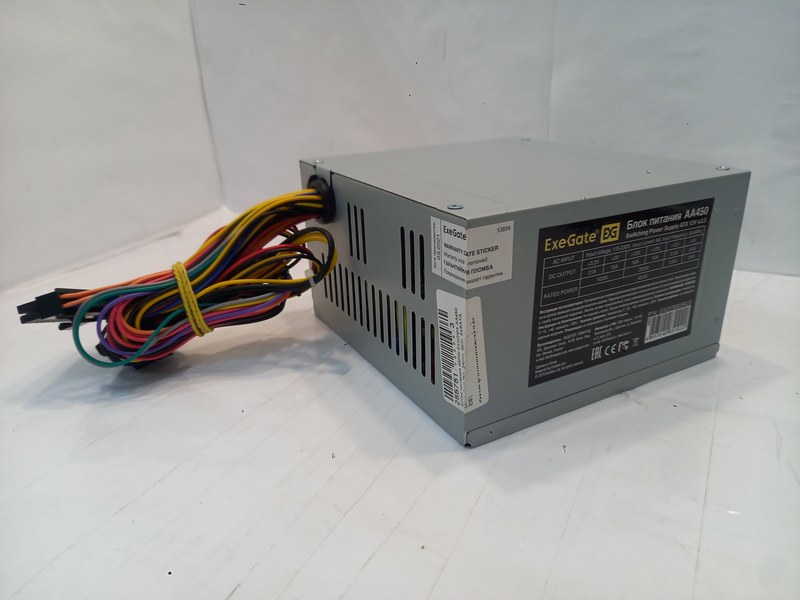

Блок питания ExeGate AA450 предназначен для преобразования сетевого переменного тока в стабилизированные напряжения, необходимые компонентам компьютера. Модель относится к классу источников мощностью 450 Вт.
Технические характеристики
Мощность устройства и допуски ATX описывают разные свойства. Параметры AA450 уточняет пределы выходных каналов:
- суммарная мощность — 450 Вт, с отдельными ограничениями по токам выходов,
- канал +12 В — диапазон допустимых напряжений от 11,40 до 12,60 В,
- канал +5 В — от 4,75 до 5,25 В для логических цепей,
- канал +3,3 В — от 3,135 до 3,465 В для цифровых узлов,
- дежурная линия +5VSB — диапазон от 4,75 до 5,25 В, в том числе в режиме ожидания,
- вспомогательная линия −12 В, если предусмотрена, — от −13,20 до −10,80 В.
Ток определяют по формуле I = P/U. Например, потребление 120 Вт по линии 12 В соответствует 10 А. Допустимые токи и комбинированные ограничения проверяют по этикетке AA450. Параметры сети и КПД зависят от ревизии. Для оценки пульсаций по требованиям ATX используют ориентиры до 120 мВ (пик-пик) для +12 В и до 50 мВ для +5 В и +3,3 В. Эти пределы не являются результатами испытаний AA450.
Конструкция источника питания
Высокочастотное преобразование уменьшает габариты трансформатора и разделяет сетевую и выходную цепи. Типовая схема включает:
- сетевой фильтр, подавляющий электромагнитные помехи,
- диодный мост для выпрямления переменного напряжения,
- накопительный конденсатор первичной цепи для сглаживания пульсаций,
- силовые транзисторы, периодически коммутирующие ток через трансформатор,
- высокочастотный трансформатор, передающий энергию через изолирующий барьер,
- выходные выпрямители и фильтры для формирования линий постоянного напряжения,
- контроллер и обратную связь для регулирования рабочих параметров,
- вентиляционную систему, отводящую тепло от нагруженных элементов.
Топология, активная коррекция мощности и вентилятор зависят от ревизии AA450. В первичной цепи могут сохраняться опасные напряжения даже после отключения кабеля, поэтому вскрывать корпус в бытовых условиях недопустимо.
Принципы и режимы работы
Сначала формируется дежурное питание, затем включаются основные каналы. Контроллер регулирует ключи, меняя длительность импульсов. Сигнал PS_ON# активируется низким логическим уровнем, а PWR_OK информирует плату об установлении напряжений. Рабочие состояния:
- ожидание — работа цепи +5VSB при подключенном кабеле питания,
- пуск — активация основного преобразователя управляющим сигналом PS_ON#,
- стабилизация — поддержание выходных уровней при допустимой нагрузке,
- динамический режим — компенсация скачков тока при изменении нагрузки процессора,
- готовность — выдача PWR_OK после достижения приемлемых параметров напряжения,
- аварийный режим — ограничение или отключение при действии предусмотренных защит.
Качество проверяют по пульсациям и просадкам напряжения под нагрузкой. При расчете важна пиковая мощность.
Защитные функции
Безопасность зависит от изоляции, соединений и схем защиты. Возможные механизмы:
- OVP — защита при чрезмерном повышении напряжения на выходе,
- UVP — реагирование на недопустимое снижение выходного напряжения,
- OCP — ограничение тока отдельного канала либо группы цепей,
- OPP — ограничение общей потребляемой нагрузкой выходной мощности,
- SCP — срабатывание при коротком замыкании в нагрузочной цепи,
- OTP — отключение при опасном повышении температуры элементов.
Наличие защит у конкретного AA450 проверяют по документации. Поврежденные контакты способны локально перегреваться даже при нагрузке ниже 450 Вт. При запахе гари, нестабильном старте или внезапном отключении работу прекращают до устранения неисправности.
Подключение и теплообмен
Система ATX использует разъем на 24 контакта и отдельные соединители процессора и накопителей. Количество кабелей AA450 зависит от версии. Правила монтажа:
- используют разъемы с соответствующей распиновкой и неповрежденными контактами,
- закрепляют корпус без перекосов и давления на внутренние детали,
- обеспечивают свободный приток воздуха к решеткам и вентиляционным отверстиям,
- укладывают кабели без резких изгибов возле штекеров,
- исключают попадание жидкости, стружки и токопроводящей пыли,
- проверяют нагрев и шум при продолжительной рабочей нагрузке.
КПД влияет на нагрев. При условной эффективности 80 % и полезной мощности 300 Вт потребление сети составит 375 Вт, а тепловые потери — 75 Вт. Пример не отражает паспортный КПД AA450. Перегрев ускоряет старение конденсаторов и изоляции. Для устойчивого теплообмена важно, чтобы поток воздуха не перекрывали пучки проводов или стенка системного корпуса; повышение оборотов вентилятора может сопровождаться ростом шума.
Контроль и диагностика
Работоспособность проверяют под нагрузкой. Этапы диагностики:
- осмотр корпуса, проводов и контактных групп на признаки деформации и перегрева,
- измерение линий +12 В, +5 В и +3,3 В в нагруженном состоянии,
- регистрацию кратковременных просадок и всплесков при изменении потребления,
- контроль шума, вибраций и температуры при длительной работе,
- сопоставление нагрузки с предельными значениями заводской маркировки.
Пульсации измеряют осциллографом: мультиметр не регистрирует быстрые выбросы. Измерения в цепях сетевого напряжения допускаются лишь при соблюдении требований электробезопасности. Нагрузочный тест должен охватывать запуск, установившийся режим и выключение, поскольку неисправность может проявляться только при переходе между состояниями.
Таким образом, ExeGate AA450 представляет источник компьютерного питания класса 450 Вт, надежность которого зависит от соблюдения токовых ограничений, исправности разъемов и отвода тепла. Предельные токи уточняют по паспорту. Компания «Олниса» осуществляет поставки промышленного оборудования для предприятий различных отраслей. «Олниса» поставляет оборудование для технической инфраструктуры производственных и коммерческих объектов. Поставки промышленного оборудования составляют одно из основных направлений деятельности компании.
