Калибратор Fluke 705: технические характеристики и функциональные возможности
Fluke 705 — портативный калибратор токовых петель промышленной автоматизации. Его используют при проверке преобразователей давления, температуры, уровня, расхода и аналоговых входов контроллеров. Измерение и воспроизведение тока помогают разграничить неисправности датчика и вторичного оборудования. В промышленной практике применяются следующие режимы работы: измерение постоянного тока в цепи с действующим источником питания, генерация тока для испытания аналогового входа контроллера или регистратора, имитация двухпроводного преобразователя с использованием внешнего питания петли, питание проверяемого контура напряжением 24 В с одновременным контролем тока.
Технические характеристики
Fluke 705 работает с сигналами 0–20 и 4–20 мА. В последнем случае 4 мА обозначают начало шкалы, 20 мА — ее конец; размах равен 16 мА. Измерительный предел 24 мА позволяет фиксировать превышение номинального сигнала. Разрешение 0,001 мА помогает контролировать малые изменения. Базовая точность — около 0,02 % показания с дополнительной составляющей по младшим разрядам. Основные количественные показатели характеризуются так: унифицированные рабочие сигналы — 0–20 и 4–20 мА, верхняя граница измеряемого постоянного тока — 24 мА, минимальный шаг цифровой индикации — 0,001 мА, номинальное напряжение встроенного питания токовой петли — 24 В, контрольные значения при шаге 25 % диапазона 4–20 мА — 4, 8, 12, 16 и 20 мА. Разрешение не равно точности: изменение на 0,001 мА видно на дисплее, но абсолютная погрешность может быть больше. При метрологической оценке учитывают паспортный допуск, соединения, температуру и неопределенность эталона.
Конструкция и элементы управления

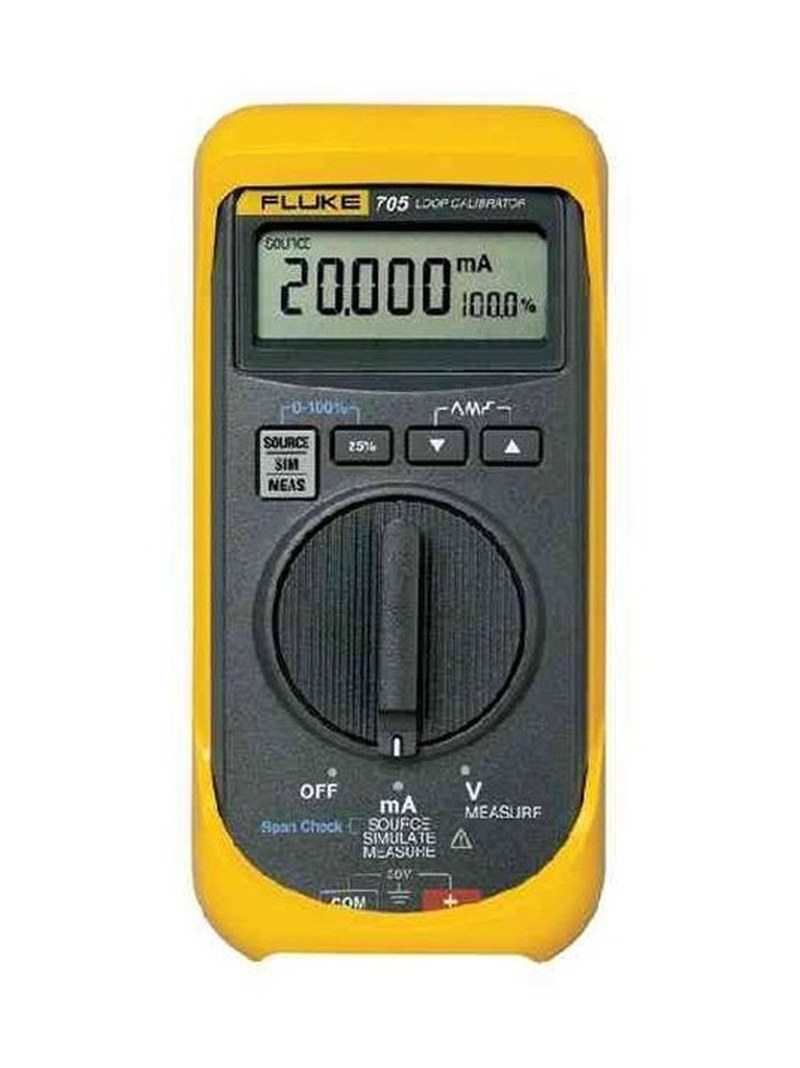

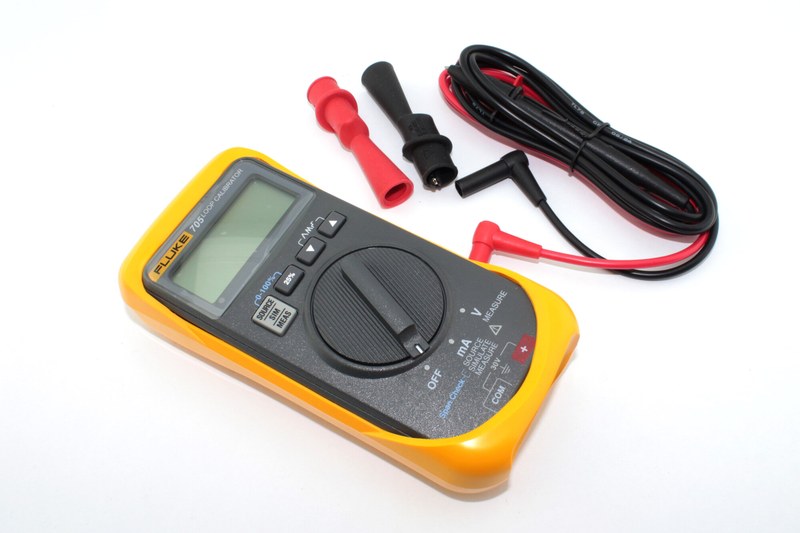

Калибратор рассчитан на работу у шкафов и полевых приборов. Корпус вмещает электронный модуль, дисплей и органы управления. Показания представлены в миллиамперах либо процентах шкалы. Клеммы соединяют с петлей проводами с соблюдением полярности. Функциональные узлы устройства включают: входной измерительный тракт для определения силы постоянного тока, программируемый источник стабильного испытательного сигнала, цепь имитации передатчика, работающую совместно с внешним напряжением, узел питания петли с номинальным выходным напряжением 24 В, цифровую индикацию, клавиши задания уровня и переключения функций. Портативный прибор позволяет обходиться без лабораторного стенда. До подключения выясняют режим входа: ошибочная подача тока в активную цепь может повредить ее элементы.
Принципы измерения и воспроизведения сигнала
Для измерения прибор включают последовательно в разрыв петли: ток создается внешним источником и регулируется преобразователем. При генерации Fluke 705 задает ток нагрузки. При имитации двухпроводного датчика напряжение поступает извне, а прибор регулирует потребляемый ток. Рабочие алгоритмы удобно разделить на несколько операций: ручная установка заданного значения для поиска порога срабатывания, ступенчатое изменение уровня для проверки нескольких точек шкалы, автоматическое изменение тока для наблюдения реакции измерительного канала, контроль показаний с пересчетом миллиампер в проценты диапазона. Для шкалы 4–20 мА используют формулу P = (I − 4) / 16 × 100 %, где I — ток в миллиамперах. Значения 12 и 16 мА дают соответственно 50 и 75 %. Для линейного датчика с диапазоном 0–10 бар сигнал 12 мА соответствует 5 бар. Этот пересчет характеризует технологическую шкалу, а не точность калибратора.
Проверка каналов и типовые схемы
Fluke 705 применяют для тестирования входов контроллеров, барьеров искрозащиты и индикаторов. Активный вход обеспечивает питание, пассивный принимает ток от внешнего источника. Перед соединением проверяют напряжение. Применение во взрывоопасной зоне требует соответствующего исполнения и соблюдения правил безопасности. Порядок функциональной диагностики включает: отключение автоматического воздействия на исполнительные механизмы, выбор схемы соединения в зависимости от источника питания контура, подачу 4 мА и проверку нулевой отметки измерительной шкалы, подачу 12 мА и сравнение показания с расчетными 50 %, подачу 20 мА и регистрацию верхней границы диапазона, повторную проверку промежуточных точек при обратном ходе сигнала. На участке сопротивлением 250 Ом падение напряжения равно 1 В при 4 мА и 5 В при 20 мА. Это расчетные значения по закону Ома, а не предел нагрузки источника Fluke 705. Допустимую нагрузку сверяют с паспортом. Сопротивление кабелей и входов уменьшает запас напряжения петли.
Таким образом, Fluke 705 обеспечивает воспроизведение и контроль стандартных токовых сигналов, необходимых для проверки промышленных измерительных каналов. Совмещение измерения, генерации, имитации преобразователя и питания петли делает прибор практичным средством локальной диагностики. Компания «Олниса» осуществляет поставки калибраторов Fluke 705 и другого промышленного оборудования. «Олниса» поставляет контрольно-измерительную технику для предприятий различных отраслей. Поставки промышленного оборудования «Олниса» ориентированы на потребности производственных и технических организаций.
