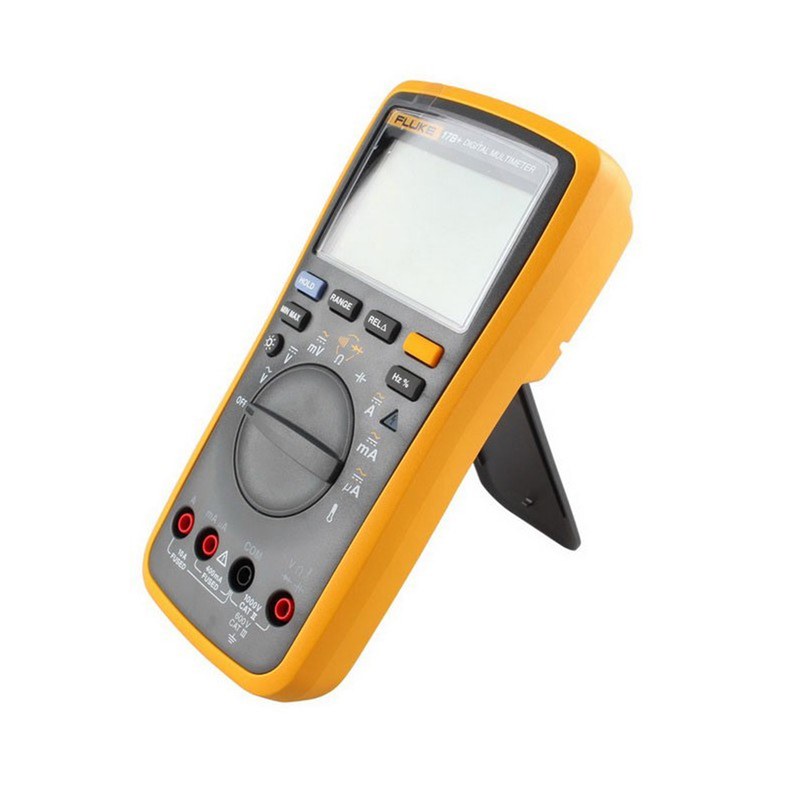

Цифровой мультиметр Fluke 17B+ для повседневных измерений
Цифровой мультиметр Fluke 17B относится к переносным электроизмерительным приборам для диагностики цепей постоянного и переменного тока. Он измеряет напряжение, ток, сопротивление, емкость, частоту и температуру, проверяет диоды и целостность цепи. Результат выводится на жидкокристаллический индикатор. Параметры версии 17B+ нельзя автоматически переносить на модель 17B.
Измерительная система и технические параметры
Основу прибора составляют входной делитель напряжения, шунты тока, аналого-цифровой преобразователь и электронная схема управления диапазонами. Показания формируются после обработки сигнала. Для модели Fluke 17B характерен индикатор на 4000 отсчетов, позволяющий разрешать малые изменения величины в пределах выбранной шкалы. На шкале 4,000 В шаг индикации составляет 0,001 В, а на шкале 400,0 В — 0,1 В. Рост предела уменьшает разрешение, но не обязательно относительную точность. Шкалу соотносят с уровнем сигнала. Основные параметры прибора:
- постоянное напряжение — измерение до 1000 В с разрешением 0,1 мВ на младшем диапазоне,
- переменное напряжение — измерение до 1000 В при контроле промышленной частоты 50 или 60 Гц,
- постоянный и переменный ток — измерение до 10 А через отдельные токовые входы,
- электрическое сопротивление — измерение вплоть до 40 МОм при обесточенной цепи,
- электрическая емкость — контроль конденсаторов в диапазоне приблизительно от 40 нФ до 100 мкФ,
- частота сигнала — измерение периодических сигналов до 100 кГц,
- температура — контроль в диапазоне от −55 до 400 C термопарой типа K.
Допуски и поддиапазоны уточняют по паспорту прибора.
Принципы измерения электрических величин
Входные каналы используют разные способы преобразования сигнала. При определении напряжения высокоомный вход уменьшает влияние прибора на исследуемую цепь. При измерении тока прибор включают последовательно с нагрузкой, поэтому сигнал проходит через калиброванный шунт. Режимы различаются по алгоритму:
- режим DC V — постоянное напряжение передается через делитель на преобразователь с учетом полярности щупов,
- режим AC V — переменный сигнал обрабатывается измерительным трактом, рассчитанным прежде всего на синусоидальную форму,
- режим A — падение напряжения на внутреннем шунте преобразуется в значение силы тока по закону Ома,
- режим — через объект пропускается малый тестовый ток, а сопротивление вычисляется по измеренному падению напряжения,
- режим проверки диодов — отображается прямое падение напряжения на переходе при заданном тестовом токе,
- режим прозвонки — наличие малой величины сопротивления сопровождается звуковой индикацией,
- режим измерения емкости — анализируется процесс заряда или разряда проверяемого конденсатора.
Измерение сопротивления, прозвонку и проверку диодов выполняют только после отключения питания цепи.
Точность и интерпретация результатов
Погрешность включает относительную часть и добавку в единицах младшего разряда. Например, запись ±(0,5 % показания + 3 единицы) для условного измерения 12,00 В означает возможную составляющую 0,06 В и еще 0,03 В при цене деления 0,01 В. Совокупный расчетный интервал составляет 11,91–12,09 В. Это расчетный пример, а не паспортный допуск Fluke 17B. При переменном напряжении важно учитывать частоту, форму волны и наличие гармоник. Прибор, откалиброванный по синусоидальному сигналу, может давать дополнительные ошибки на выходе частотного преобразователя с импульсной формой напряжения.
Конструкция, управление и защита

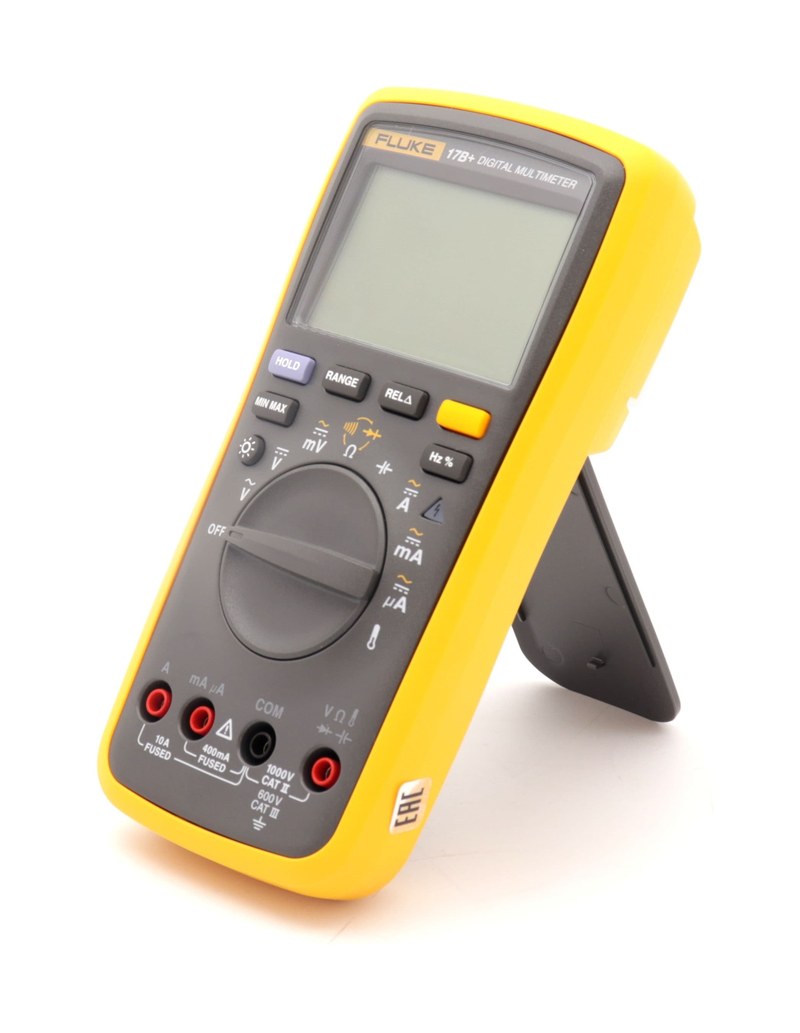

Корпус мультиметра изготовлен из электроизоляционных материалов. На панели находятся дисплей, переключатель, клавиши и входные гнезда. Разделение входов уменьшает риск перегрузки малоточного канала. Защитные элементы снижают риск повреждений при перегрузке. Узлы и их функции:
- вход COM — общий электрический вывод для большинства измерений,
- вход V/ — подключение при измерении напряжения, сопротивления и связанных режимов,
- токовые входы — включение прибора в разрыв цепи с учетом допустимого тока,
- плавкие предохранители — отключение измерительных токовых цепей при опасной перегрузке,
- поворотный переключатель — выбор измеряемой величины и соответствующей схемы,
- жидкокристаллический экран — отображение числа, единиц измерения и служебных признаков,
- автономное питание — работа без подключения к сетевому источнику энергии.
Для эксплуатации важны исправность щупов, соответствие категории CAT условиям установки и отсутствие повреждений изоляции.
Методика применения в промышленной диагностике
Диагностику начинают с проверок на обесточенной цепи. Сначала определяют тип сигнала, ориентировочный предел и схему подключения. Затем проверяют целостность измерительных проводов и устанавливают требуемый режим. Типовые задачи включают контроль напряжения сети 230 В при частоте 50 Гц, исследование цепей управления 24 В постоянного тока, диагностику нагревательных элементов и контроль температурных датчиков. Для расчета сопротивления нагревателя мощностью 1000 Вт при напряжении 230 В используют выражение R = U2/P; расчетное значение равно 52,9 Ом. Отклонение от расчета не обязательно означает неисправность: на результат влияют температура, допуски изготовления и состояние контактов. Ток 10 А является предельным уровнем отдельного измерительного канала, а не допустимой длительной нагрузкой без ограничений; продолжительность измерения проверяют по инструкции.
Таким образом, Fluke 17B объединяет основные функции электрических измерений в одном переносном корпусе и подходит для контроля стандартных параметров цепей при соблюдении ограничений измерительных входов. Его применение требует учета диапазона, категории электробезопасности и характера сигнала. Компания «Олниса» осуществляет поставки промышленного оборудования, включая цифровые электроизмерительные приборы. Измерительная техника из поставок «Олниса» востребована в электрохозяйствах, на производствах и в технических подразделениях. Компания «Олниса» поставляет оборудование для предприятий различных отраслей промышленности.
