Надёжные измерения с мультиметром Fluke 189
Fluke 189 — цифровой мультиметр для диагностики электрических цепей, проверки электронных узлов и регистрации изменений. Он измеряет постоянные и переменные напряжение и ток, сопротивление, частоту, емкость, температуру с совместимым датчиком, проверяет диоды и непрерывность цепи. Прибор объединяет измерительный тракт, экран с дополнительной строкой, графическую шкалу и память. Его используют при наладке и поиске перемежающихся неисправностей. Измерительный тракт преобразует сигнал в цифровое значение. Разрешение дисплея достигает 50 000 отсчетов, базовая точность постоянного напряжения составляет 0,025% показания. Итог зависит от функции, диапазона, частоты и температуры. Для переменных сигналов применяется True RMS — вычисление действующего значения с учетом формы сигнала. Это полезно при проверке нагрузок с электронным управлением. Точность и частотная полоса различаются по функциям, поэтому сравнивать результаты следует при одинаковых условиях.
Конструкция и индикация

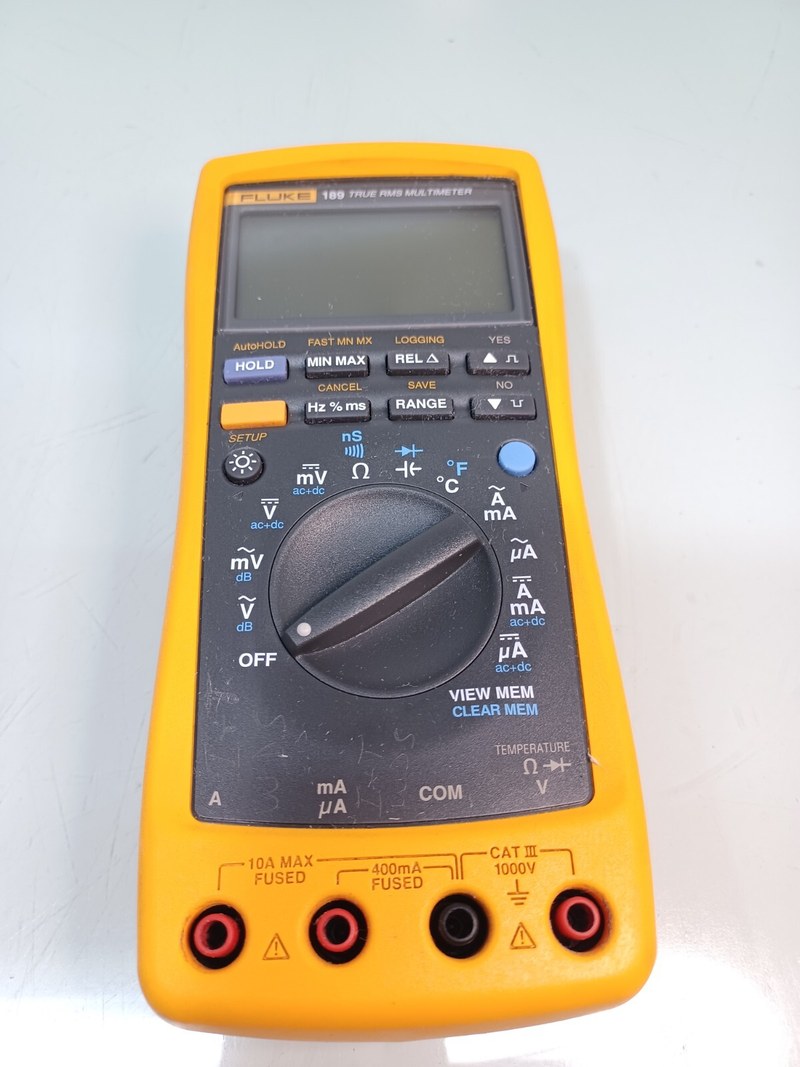

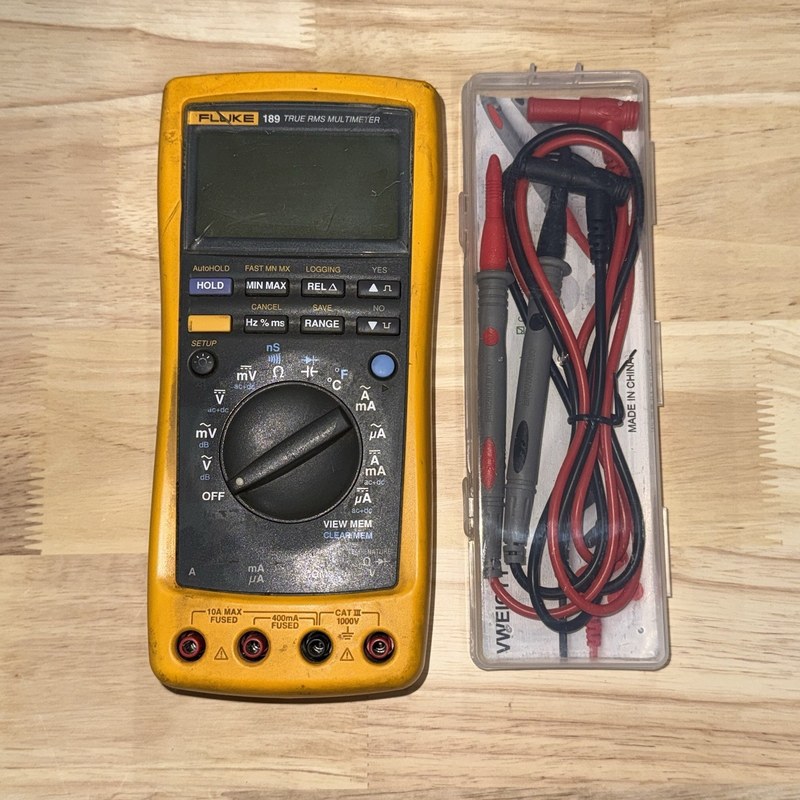

Корпус содержит поворотный переключатель, клавиши, жидкокристаллический экран и входные гнезда. Основная строка показывает значение и единицу, дополнительная — связанную величину, если ее поддерживает режим. Одновременное отображение напряжения и частоты позволяет оценивать сигнал без лишних переключений. Цифровые показания дополнены графической шкалой для наблюдения за колебаниями сигнала. Автоматический выбор диапазона устанавливает подходящий предел, ручной сохраняет масштаб для сравнения близких значений. Удержание фиксирует результат, MIN/MAX и AVG показывают минимальное, максимальное и среднее значения. Подсветка улучшает читаемость при слабом освещении. Щупы подключают по маркировке: черный — к COM, красный — к гнезду выбранной функции. Напряжение измеряют параллельно участку, ток — последовательно, предварительно разомкнув цепь. Перед сменой режима щупы снимают. Предохранители защищают токовые входы, но не допускают превышения их пределов.
Измеряемые величины и режимы
Функции мультиметра охватывают измерения и проверки компонентов. Сначала определяют тип сигнала и ожидаемый уровень, затем выбирают режим, гнезда и безопасные точки подключения. Для устойчивого результата щупы должны иметь надежный контакт. Основные режимы измерения включают:
- постоянное напряжение — контроль полярности и уровня источников питания и электронных цепей,
- переменное напряжение True RMS — измерение действующего значения синусоидальных и искаженных сигналов,
- постоянный и переменный ток — контроль потребления нагрузки при последовательном включении прибора,
- сопротивление — измерение резисторов и участков обесточенной цепи,
- частота и коэффициент заполнения — анализ периодических сигналов и импульсного управления,
- емкость — проверка отключенного и предварительно разряженного конденсатора,
- прозвонка — выявление электрической непрерывности звуковым сигналом,
- проверка диодов — измерение прямого падения напряжения на переходе,
- температура — считывание значения с совместимой термопарой в допустимом для нее диапазоне.
Напряжение измеряют касанием щупов к двум точкам. Знак постоянного показания указывает полярность; переменный режим отображает действующее значение. Частотная функция оценивает число периодов в секунду, коэффициент заполнения — долю активного состояния импульса. Корректность зависит от амплитуды и формы сигнала. Сопротивление, емкость, диодную проверку и прозвонку выполняют на обесточенной цепи; конденсатор предварительно разряжают. При проверке диода мультиметр подает малый ток и показывает падение напряжения, перестановка щупов помогает определить полярность. Звуковая прозвонка выявляет обрыв, числовая оценка сопротивления — плохой контакт, способный нарушать работу под нагрузкой.
Регистрация и обработка результатов
Точность зависит от разрешения, диапазона и условий эксплуатации. Погрешность включает долю от показания и число младших разрядов; характеристики напряжения, тока, сопротивления, частоты и температуры различаются. При сравнении фиксируют режим, диапазон и способ подключения. Для малых сопротивлений важны щупы и контакт, для быстрых сигналов — частотная полоса. MIN/MAX/AVG помогают выявить провалы, выбросы и дрейф, удержание фиксирует показание. Регистратор сохраняет последовательность результатов; при совместимом интерфейсе данные передают на компьютер. Длительность записи зависит от интервала, количества записей и заряда батареи. Перед серией проверяют щупы, гнезда и предохранители. Регистрация полезна при поиске перемежающихся отказов: отклонение можно сопоставить с запуском двигателя или переключением нагрузки. Для достоверности щупы фиксируют, условия проверки записывают.
Безопасность и эксплуатация
Перед работой учитывают напряжение и категорию установки, сверяя пределы с маркировкой прибора. Поврежденные щупы не используют. При измерении тока красный провод устанавливают в токовое гнездо, а после работы возвращают во вход напряжения. Нельзя измерять сопротивление на включенной цепи или менять подключение под нагрузкой. На сетевых объектах соблюдают защитные меры предприятия. Питание осуществляется от батарей; индикатор показывает необходимость замены. Батареи устанавливают с правильной полярностью при отключенных щупах. Предохранители заменяют элементами требуемого типа и номинала. Корпус открывают только после отсоединения от цепи. Чистые гнезда и периодическая калибровка поддерживают воспроизводимость результатов.
Таким образом, Fluke 189 сочетает разрешение до 50 000 отсчетов, точность постоянного напряжения 0,025%, True RMS, режимы и регистрацию показаний. Пределы входов учитывают при исследовании процессов и диагностике цепей и узлов. Компания «Олниса» поставляет промышленное оборудование для производственных и технических объектов. В ассортименте представлены измерительные приборы и компоненты для предприятий разных отраслей. «Олниса» — поставщик промышленного оборудования, включая мультиметры Fluke 189.
