Трехходовой клапан ESBE 3F50 60 11100600: функциональные возможности и области применения
Трехходовой клапан ESBE 3F50 60 11100600 регулирует температуру воды путем смешения потоков с разным тепловым потенциалом. Его применяют в отопительных контурах и узлах смешения подачи с обратной водой. Поворотный затвор плавно перераспределяет потоки, а фланцы обеспечивают монтаж в трубопровод.
Конструкция и материалы

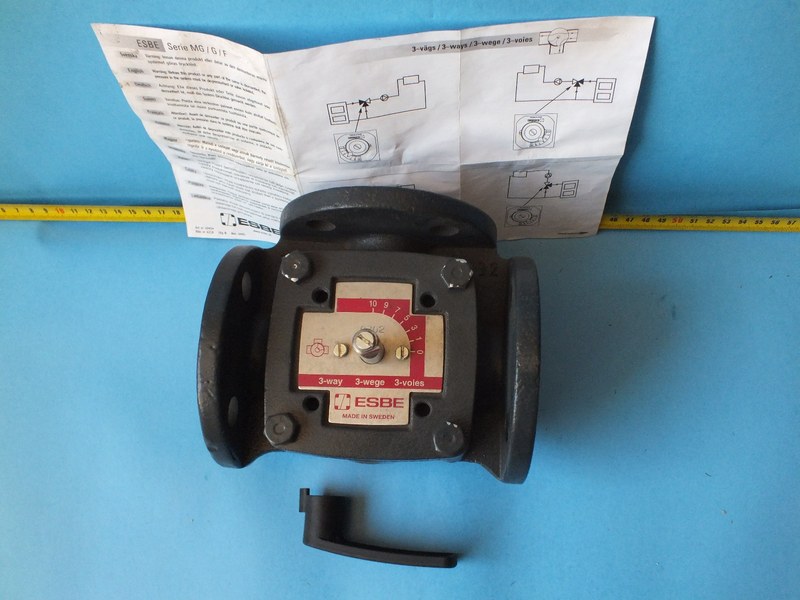

Основу изделия составляет чугунный корпус с тремя патрубками. Внутри расположен поворотный затвор, изменяющий проходные сечения каналов. Вал передает усилие от рукоятки или совместимого электропривода, который не контактирует с теплоносителем. Фланцы образуют разъемные соединения с трубопроводом, а уплотнения препятствуют утечкам. Конструктивный состав включает:
- корпус с тремя фланцевыми патрубками и проточными каналами,
- поворотный затвор для перераспределения расхода между направлениями,
- вал передачи крутящего момента от механизма управления,
- уплотнения вала и сопрягаемых поверхностей,

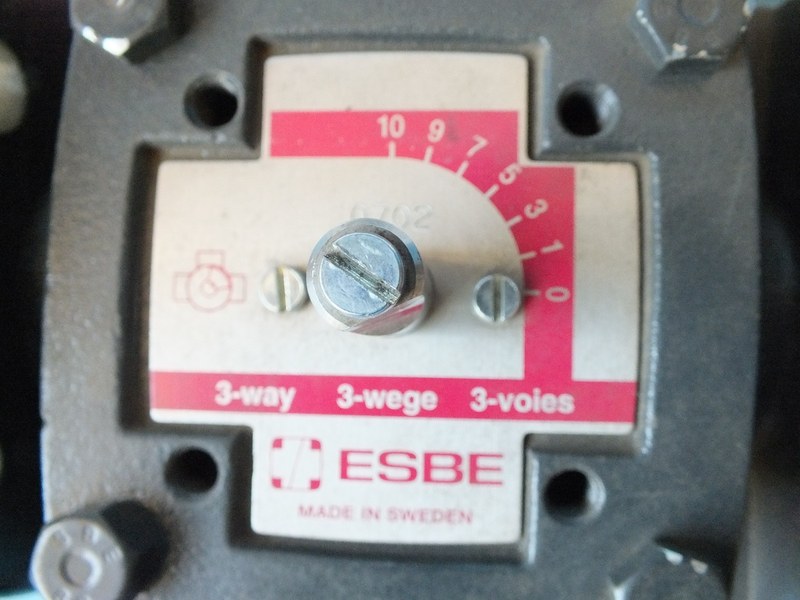

- элементы крепления и указатель положения регулирующего органа.
Технические характеристики
Обозначение 3F50 60 указывает тип арматуры, номинальный проход и показатель пропускной способности. Данные используют в расчете:
- тип — трехходовой поворотный смесительный клапан,
- номинальный диаметр — DN 50, или условный проход 50 мм,
- коэффициент пропускной способности Kvs — 60 м3/ч для воды при перепаде 1 бар,
- класс номинального давления — PN 6, соответствующий 6 бар,
- угол поворота рабочего органа — приблизительно 90,
- соединение с трубопроводом — фланцевое.
Kvs характеризует гидравлическую пропускную способность, а не неизменный расход: фактическое значение зависит от насоса, положения затвора и сопротивления трубопровода. Номинальное давление PN 6 нельзя отождествлять с разрешенным перепадом на роторе; это разные расчетные ограничения.
Принцип действия
Два входных канала принимают горячий и охлажденный теплоноситель, общий канал направляет смесь к потребителю. При повороте ротора один проход открывается сильнее, другой прикрывается. Если на вход поступает вода температурой 80 и 40 C при равных массовых расходах, расчетная температура смешанного потока без учета потерь составляет около 60 C. Температурный результат определяется не одним углом затвора, но и реальными расходами через ветви. Из-за меняющегося перепада давления зависимость расхода от положения не обязана быть линейной. Поэтому в автоматическом контуре используют измерение температуры смеси и корректируют положение ротора по обратной связи.
Режимы регулирования
Положение запирающе-регулирующего органа определяет пропорции потоков. В отопительном узле возможны следующие эксплуатационные состояния:
- преобладание горячей воды для повышения температуры подачи,
- частичное смешение горячей и обратной воды для промежуточной уставки,
- преобладание охлажденного потока для уменьшения нагрева,
- автоматическая температурная стабилизация с периодическим перемещением затвора,
- ручное позиционирование при наладке, если это допускает механизм управления.
Даже в крайнем положении возможен остаточный внутренний переток. Регулирующий клапан не обеспечивает гарантированного отсечения трубопровода.
Гидравлический расчет
Для полностью открытого регулируемого пути расход воды приближенно рассчитывается по формуле Q = Kvs × √p, где Q выражается в м3/ч, а перепад p — в барах. При Kvs = 60 расчетные соотношения имеют вид:
- расход 15 м3/ч — перепад около 0,063 бар,
- расход 30 м3/ч — перепад 0,25 бар,
- расход 45 м3/ч — перепад около 0,563 бар,
- расход 60 м3/ч — перепад 1 бар.
Эти точки описывают Kvs, но не допустимые режимы изделия. По мере прикрытия канала эквивалентная пропускная способность уменьшается. Тепловую нагрузку водяного контура оценивают выражением P ≈ 1,163 × Q × T: при 10 м3/ч и разнице температур 20 К расчет составляет около 233 кВт. Это пример теплового баланса системы, а не паспортная мощность клапана.
Автоматизация
Клапан допускает установку совместимого поворотного электропривода. Датчик за узлом измеряет температуру смеси, контроллер сравнивает ее с уставкой и подает команду на изменение положения вала. Питание, момент и время хода зависят от модели привода. В зависимости от исполнительного механизма возможны трехпозиционные сигналы «открыть», «закрыть» и «стоп» либо пропорциональное управление. Так, при условном времени полного поворота 120 секунд перемещение на половину хода занимает приблизительно 60 секунд. Пример показывает динамику регулирования и не является характеристикой клапана без установленного привода.
Монтаж и эксплуатация
Правильная работа зависит от направления потоков, характеристик насосной группы и качества теплоносителя. Порты соединяют согласно гидравлической схеме и маркировке корпуса. Фланцы устанавливают без перекоса, сохраняя доступ к валу и приводу. Во время эксплуатации контролируют отсутствие течей, состояние фильтров и легкость поворота вала. Твердые примеси ускоряют износ уплотнений, а чрезмерное усилие способно повредить механизм. Работы на соединениях проводят после остановки системы, охлаждения и безопасного снятия давления.
