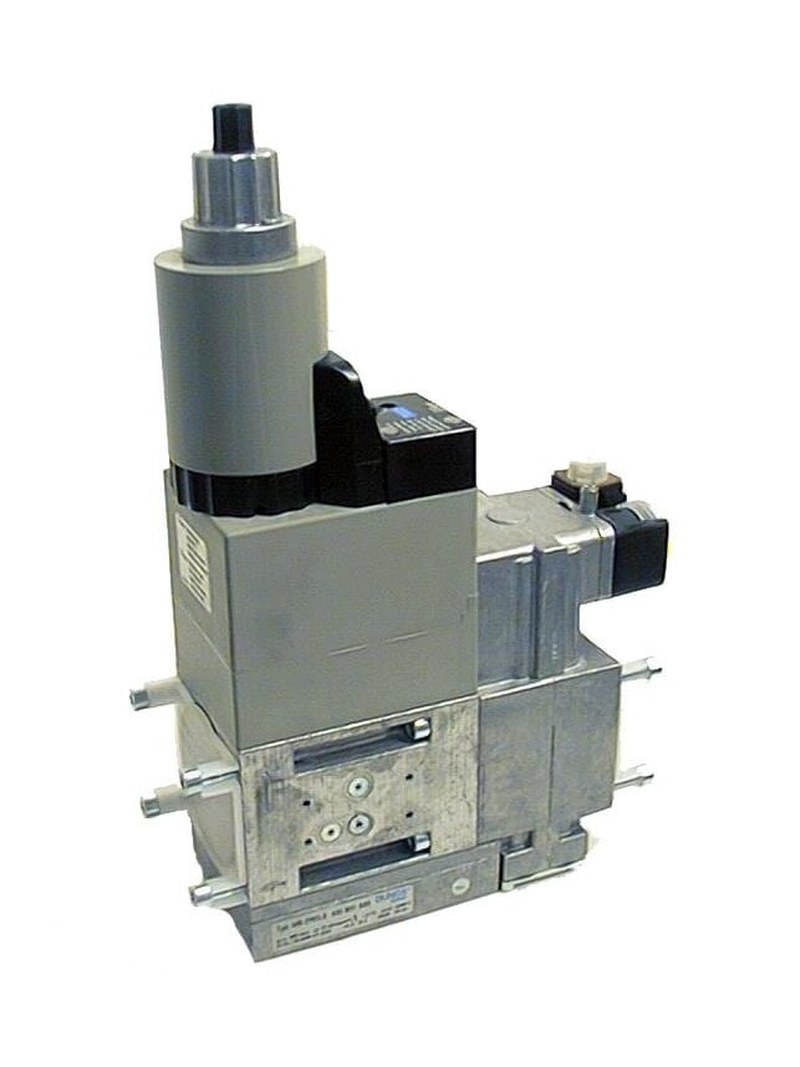

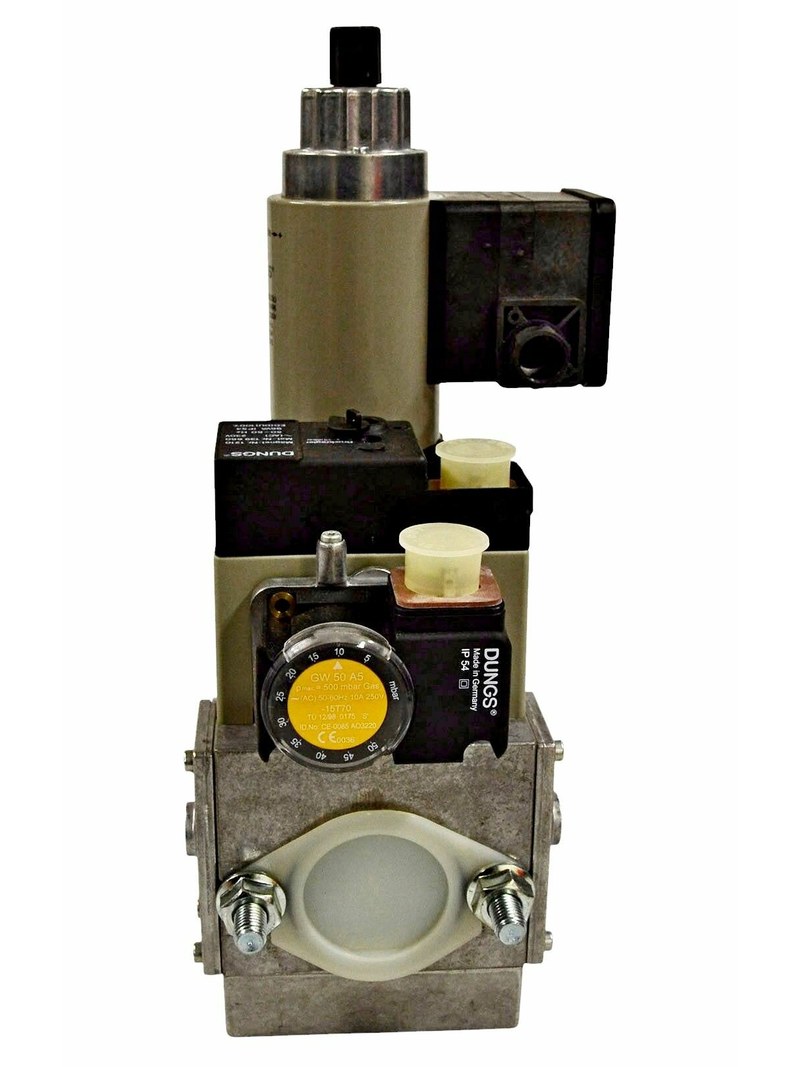

Газовый мультиблок DUNGS MB-ZRDLE 415 B01 — двухступенчатое регулирование и безопасная подача топлива к горелкам

DUNGS MB-ZRDLE 415 B01 — комбинированный газовый мультиблок, предназначенный для управления топливным потоком в автоматизированных горелочных установках. Устройство объединяет функции фильтрации газа, стабилизации давления и защитного перекрытия газопровода. Интегрированное исполнение позволяет организовать несколько последовательных операций обработки газового потока внутри одного конструктивного узла.

Технические характеристики

Рабочие параметры мультиблока определяются конструкцией клапанов, исполнением регулятора и характеристиками электрического управления. Основные технические показатели DUNGS MB-ZRDLE 415 B01 представлены ниже:

• производитель — DUNGS,
• категория — газовый мультиблок,
• серия — GasMultiBloc,
• модель — MB-ZRDLE 415,
• исполнение — B01,
• полное обозначение — MB-ZRDLE 415 B01,
• возможность подключения реле давления — предусмотрена,
• возможность контроля закрытого положения клапана V2 — предусмотрена при использовании совместимого дополнительного устройства.

Особенности конструкции

Конструктивная архитектура DUNGS MB-ZRDLE 415 B01 основана на последовательном расположении элементов газовой арматуры внутри единого алюминиевого корпуса. Вместо нескольких раздельных устройств, соединенных трубопроводами, используется компактный модуль с внутренними каналами прохождения топлива. Такая компоновка сокращает количество внешних соединений и позволяет рационально организовать газовый тракт горелки. Входная часть оборудована фильтрующим элементом, задерживающим твердые частицы, которые могут присутствовать в газовом потоке. Загрязнения представляют опасность для уплотнительных поверхностей клапанов и чувствительных компонентов регулятора. Встроенный микрофильтр способствует сохранению их работоспособности, а конструкция обеспечивает возможность замены фильтрующего элемента без демонтажа всего мультиблока.

Принцип работы

Рабочий цикл DUNGS MB-ZRDLE 415 B01 определяется командами внешней автоматики горелки. В исходном состоянии, когда напряжение на электромагнитные приводы не подается, оба основных запорных клапана закрыты. Поступающий газ находится перед первым клапаном и не проходит к горелочному устройству. Перед запуском система управления проверяет необходимые условия безопасности. В зависимости от конфигурации оборудования контролируются давление газа, состояние внешних блокировок и готовность горелки к пуску. После получения разрешающего сигнала электромагнитные приводы переводят клапаны в рабочее положение. Газ проходит через фильтрующий узел, первый клапан и регулятор давления, после чего поступает ко второму запорному механизму.

Области применения

DUNGS MB-ZRDLE 415 B01 предназначен для теплотехнического оборудования с автоматизированным управлением газоснабжением. Основные направления использования включают:

• промышленные газовые горелки,
• двухступенчатые горелочные системы,
• водогрейные котельные установки,
• парогенераторы с газовым нагревом,
• промышленные теплогенераторы,
• коммерческие отопительные системы,
• технологические газовые печи,
• сушильные установки производственных предприятий,
• тепловое оборудование пищевой промышленности,
• системы нагрева технологических жидкостей,
• котельные комплексы административных зданий,
• оборудование промышленных тепловых пунктов,
• автоматизированные системы сжигания газообразного топлива,
• установки с регулируемой тепловой производительностью,
• газовые линии с контролем давления и защитным перекрытием.

Компания «Олниса» осуществляет поставки газовых мультиблоков DUNGS MB-ZRDLE 415 B01 для промышленных котельных, горелочных систем и технологического теплового оборудования. Покупателям предоставляются технические консультации по диапазонам рабочего давления, конструктивным исполнениям, электрическим характеристикам и совместимости газовой арматуры.

Преимущества

Мультиблок DUNGS MB-ZRDLE 415 B01 сочетает функции регулирования и защитной коммутации газового потока. К его наиболее значимым техническим достоинствам относятся:

• двухступенчатое управление расходом газообразного топлива,
• объединение фильтра, регулятора и клапанов в одном корпусе,
• максимальное рабочее давление 360 мбар,
• два последовательно расположенных защитных клапана,
• соответствие запорных механизмов классу A по EN 161,
• быстрое закрытие клапанов при отключении питания,
• замедленное открытие второго клапана,
• гидравлическое ограничение скорости открытия,
• возможность раздельного ограничения расхода по ступеням,
• стабилизация выходного давления встроенным регулятором,
• наличие исполнений с выходным давлением 4–20 и 20–50 мбар,
• очистка газового потока встроенным микрофильтром,
• возможность обслуживания фильтрующего элемента,
• прочный корпус из литого алюминия,
• степень защиты электрических компонентов IP54,
• допустимая температура окружающей среды до +70 °C,
• возможность подключения дополнительных устройств контроля,
• совместимость с системами автоматического управления горением,
• сокращение количества раздельных элементов газовой арматуры,
• применимость в промышленных теплотехнических установках.

Таким образом, DUNGS MB-ZRDLE 415 B01 представляет собой интегрированный газовый мультиблок с двухступенчатым регулированием расхода, автоматическим перекрытием топлива и стабилизацией выходного давления. Максимальное рабочее давление 360 мбар, наличие двух защитных клапанов и встроенного фильтра позволяют использовать устройство в современных горелочных системах с соответствующими техническими параметрами.
