Клеммные колодки DEGSON DG128: основные параметры и области использования
Клеммная колодка DEGSON DG128 предназначена для электрического соединения проводников с печатной платой и применяется в аппаратуре управления, измерительных приборах, источниках питания и промышленной автоматике. Серия представляет собой семейство винтовых PCB-клеммников, в котором конкретные электрические и монтажные параметры зависят от исполнения.

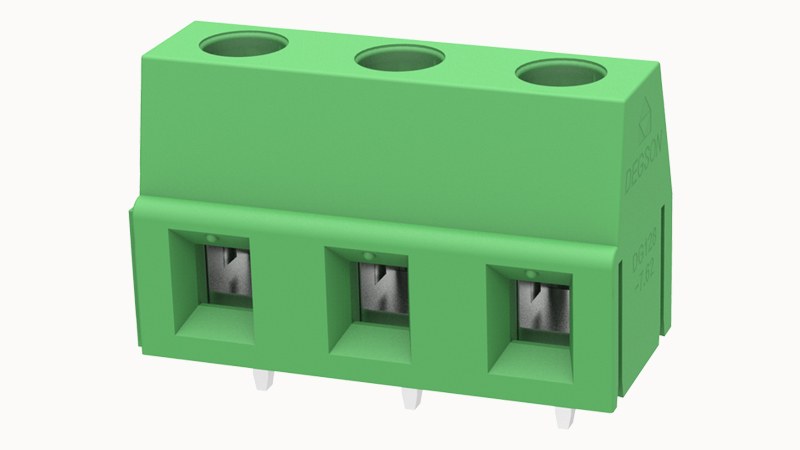

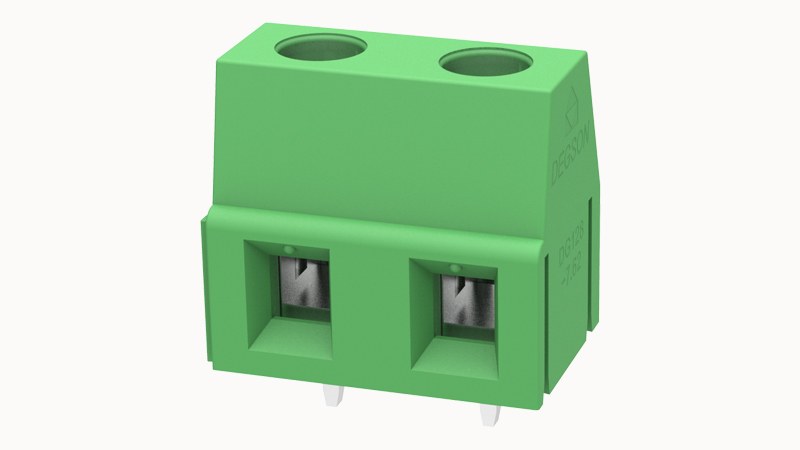

Конструкция и контактный узел
Корпус из изоляционного материала разделяет соседние полюса и формирует барьер между токоведущими деталями и доступной поверхностью. Зазоры и пути утечки на плате проверяют для рабочего напряжения, загрязнения среды и категории перенапряжения по проекту. К основным конструктивным признакам серии относятся:
- винтовой способ подключения проводника,
- установка на печатную плату посредством паяных выводов,
- изоляционный корпус, разделяющий электрически независимые полюса,
- многополюсные варианты с шагом 5,0 мм, 5,08 мм или 7,62 мм в соответствующих исполнениях,
- возможность выбора ориентации соединения в пределах доступной модификации,
- контактные поверхности и материалы, параметры которых задаются артикулом.
Электрические параметры
Для семейства DG128 характерны разные допустимые значения в зависимости от шага и конкретной модификации. В распространенном исполнении DG128 с шагом 5,0 мм указываются номинальный ток до 18 А и напряжение 250 В при категории перенапряжения III и степени загрязнения 2; заявляемый диапазон сечений для ряда конфигураций составляет 1,0–2,5 мм2. Для варианта с шагом 5,08 мм встречаются исполнения с током 18 А, напряжением 400 В и диапазоном 0,2–2,5 мм2; версия 7,62 мм может иметь номинальное напряжение 450 В и сечение проводника до 2,5 мм2. Эти значения относятся к определенным вариантам, а не ко всей серии без исключения. Проектный расчет ведут по маркировке и спецификации выбранного артикула, принимая во внимание температуру, число одновременно нагруженных контактов, допустимое сечение дорожек, толщину меди и условия теплоотвода.
Принцип работы и подключение
Электрический путь начинается на оголенном участке проводника, который вводят в предусмотренное зажимное пространство. Винт прижимает жилу к контактной детали, после чего ток проходит через металлический узел к выводам клеммника и далее к медному рисунку платы. Для надежности соединения длину зачистки выбирают так, чтобы изоляция не попадала под прижим, а оголенный металл не выступал за пределы контактной зоны. Многопроволочную жилу подготавливают с учетом рекомендаций изготовителя; если применяются наконечники, их тип и размер должны соответствовать зажимной камере и сечению кабеля. При монтаже важно обеспечить ровное положение корпуса и полное смачивание паяных выводов. Усилие затяжки ограничивают значением, указанным для точного артикула: чрезмерный момент повреждает резьбу, жилу или корпус, недостаточный создает нестабильный контакт и повышенное переходное сопротивление.
Подготовка платы и монтаж
Посадочный рисунок разрабатывают по чертежу выбранной модификации, а не по приблизительным размерам корпуса. Учитывают диаметр отверстий, межцентровые расстояния, толщину платы, положение корпуса относительно ее кромки и зону для инструмента. Последовательность монтажа включает следующие операции:
- сверка полного артикула с электрической схемой и чертежом платы,
- контроль шага, числа полюсов, положения выводов и габаритных ограничений,
- установка корпуса без перекоса с совмещением всех выводов и площадок,
- пайка с соблюдением температурного профиля и требований к смачиванию,
- визуальная проверка соединений и электрический контроль цепей,
- подключение проводов с заданной длиной зачистки и контролируемой затяжкой.
Область применения
DG128 связывает проводные цепи с токоведущими дорожками платы. Зажим выполняет механическую фиксацию жилы и передает ток через контактную систему на выводы, впаянные в плату. Модель применяют в цепях питания и сигналов, если сечение проводника, ток, напряжение, условия среды и требования к изоляции согласованы с параметрами конкретного артикула. При включении клеммника в проект учитывают:
- назначение цепи и рабочие уровни напряжения,
- расчетный и пусковой ток подключаемой нагрузки,
- сечение и тип жилы, включая однопроволочную или многопроволочную конструкцию,
- число полюсов и межконтактный шаг выбранного исполнения,
- допустимые габариты корпуса, ориентацию ввода провода и доступ к винтам,
- требования к температуре, изоляции, электрической прочности и сертификации.
Таким образом, DEGSON DG128 — семейство печатных винтовых клеммников для создания обслуживаемого соединения между внешними проводами и электронным узлом. Практическая применимость конкретного исполнения определяется совокупностью электрических характеристик, шага, числа полюсов, диапазона проводников, монтажного чертежа и условий эксплуатации. При проектировании важно не переносить номиналы одной версии на всю серию, а проверять полный код изделия и согласовывать клеммник с печатной платой, проводкой и защитными аппаратами. Корректная пайка, подготовка жил и контролируемая затяжка обеспечивают стабильность контакта и упрощают последующий контроль оборудования. Компания «Олниса» осуществляет поставку промышленного оборудования, включая клеммные соединители DEGSON DG128 для применения в составе электротехнических и электронных систем.
