Надёжные измерения с портативным осциллографом Fluke 196C

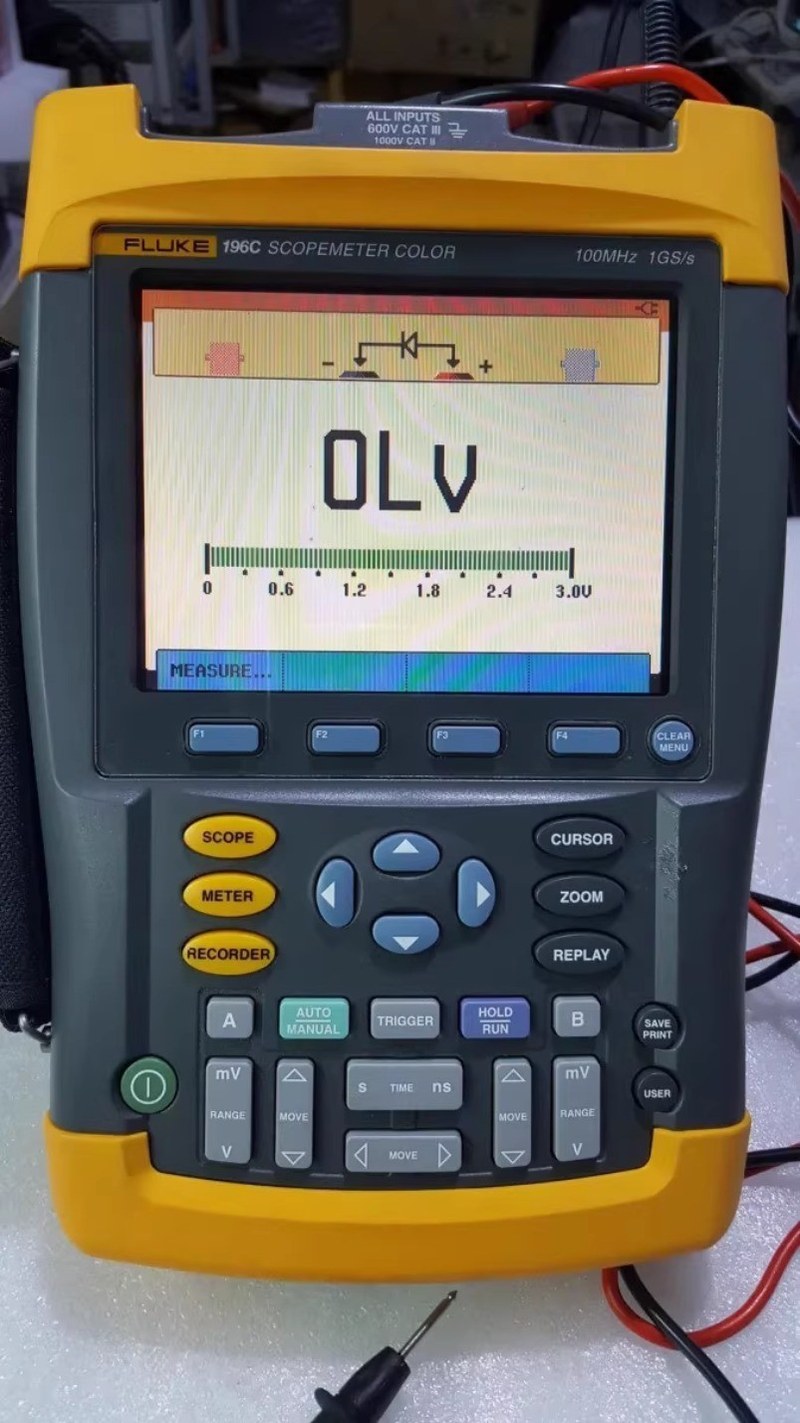

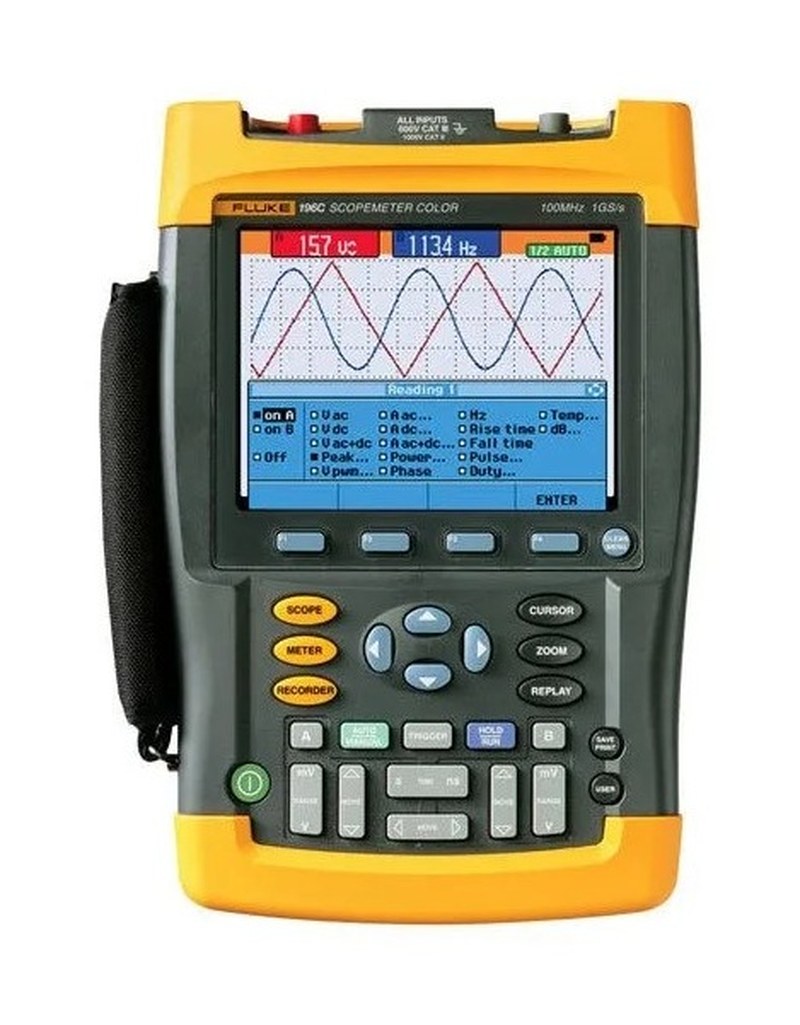

Fluke 196C — портативный двухканальный осциллограф серии ScopeMeter, предназначенный для диагностики электрических и электронных систем в лаборатории и на промышленной площадке. Прибор отображает изменение напряжения во времени, помогает исследовать периодические и переходные процессы, а также сочетает осциллографические режимы с измерительными функциями мультиметра. Такое исполнение полезно при наладке автоматики, приводов, источников питания и контрольно-измерительных узлов, когда требуется анализировать сигнал непосредственно на объекте.

Основные функции

Fluke 196C применяют для визуального контроля аналоговых и импульсных сигналов, сравнительного измерения двух каналов и поиска нарушений, проявляющихся кратковременно. Вертикальная шкала задаёт отображаемый диапазон напряжения, горизонтальная — временной интервал, а система запуска удерживает выбранное событие в устойчивом положении. Мультиметровый режим служит для численного измерения электрических величин, когда важен установившийся уровень, сопротивление или непрерывность цепи. Осциллографический режим дополняет такие измерения раскрытием динамики, которую усреднённое значение может не показать. К основным функциональным характеристикам Fluke 196C относятся:

• Два независимых осциллографических канала для сопоставления сигналов,
• Полоса пропускания 100 МГц для наблюдения быстрых изменений напряжения в пределах возможностей входного тракта,
• Цветной экран, обеспечивающий различение графиков каналов и элементов разметки,
• Автоматические измерения параметров сигнала и ручная оценка с помощью курсоров,
• Настраиваемый запуск по источнику, уровню и направлению фронта,
• Сочетание осциллографических и мультиметровых измерительных режимов.

Формирование осциллограммы и запуск

Запуск синхронизирует развертку с повторяющимся событием. Порог задаёт уровень напряжения, при пересечении которого начинается отображение, а наклон определяет, будет ли учитываться нарастающий или спадающий фронт. Для устойчивого сигнала выбирают источник запуска, связанный с исследуемым процессом, и устанавливают уровень внутри диапазона его изменения. При одиночном событии порог назначают по ожидаемому переходу; затем проверяют, попали ли в окно записи требуемые участки до и после момента запуска.

Входы, щупы и электрическая безопасность

Измерительный вход связывает проверяемую цепь с осциллографическим трактом, поэтому характеристики принадлежностей являются частью измерительной системы. До подключения проверяют номинальное напряжение щупа, состояние изоляции, допустимый диапазон прибора и категорию измерений, предусмотренную для места работы. Категория отражает условия ожидаемых перенапряжений в электроустановке и не заменяет соблюдения предельного напряжения. Для силовых цепей используют только принадлежности с подходящими параметрами и исправной изоляцией. Изолированная архитектура переносного ScopeMeter снижает риск нежелательного соединения измерительной точки с защитным заземлением через корпус, характерного для некоторых схем стационарных осциллографов. Она же не освобождает от проверки пределов напряжения между каналами и относительно земли. Перед касанием схемы определяют опорные точки измерения и исключают случайное замыкание соседних контактов наконечником. При работе с открытыми токоведущими частями применяют установленный на объекте порядок электробезопасности. Подготовка прибора к измерению включает следующие операции:

• Осмотр корпуса, разъёмов, кабелей и изоляции щупа на отсутствие повреждений,
• Проверка номинальных параметров прибора и щупа относительно исследуемого напряжения,
• Ввод в настройках канала фактического коэффициента деления подключённого щупа,
• Выбор вертикального диапазона с учётом ожидаемого уровня и возможных выбросов,
• Подключение наконечника и общего провода к заранее определённым точкам схемы,
• Проверка отсутствия перегрузки и устойчивости осциллограммы до регистрации результата.

Таким образом, Fluke 196C — переносной двухканальный осциллограф с полосой пропускания 100 МГц, предназначенный для прикладного анализа электрических сигналов и диагностики оборудования. Сочетание визуального исследования формы волны, автоматических измерений, курсорного анализа и мультиметровых функций помогает оценивать как установившиеся уровни, так и кратковременные переходы. Для инженерно значимого результата необходимо согласовывать настройки запуска и развертки с процессом, использовать исправные щупы и соблюдать электрические ограничения прибора. Компания «Олниса» осуществляет поставку Fluke 196C и промышленного измерительного оборудования для производственных, энергетических и инженерных подразделений. Поставка оборудования «Олниса» помогает предприятиям оснащать рабочие места приборами для контроля электрических систем и технической диагностики. «Олниса» поставляет промышленное оборудование организациям, которым важны измерения, наладка и эксплуатация производственных объектов.
