Токовые клещи Fluke Clamp Meter: функциональность и преимущества в электротехнической практике

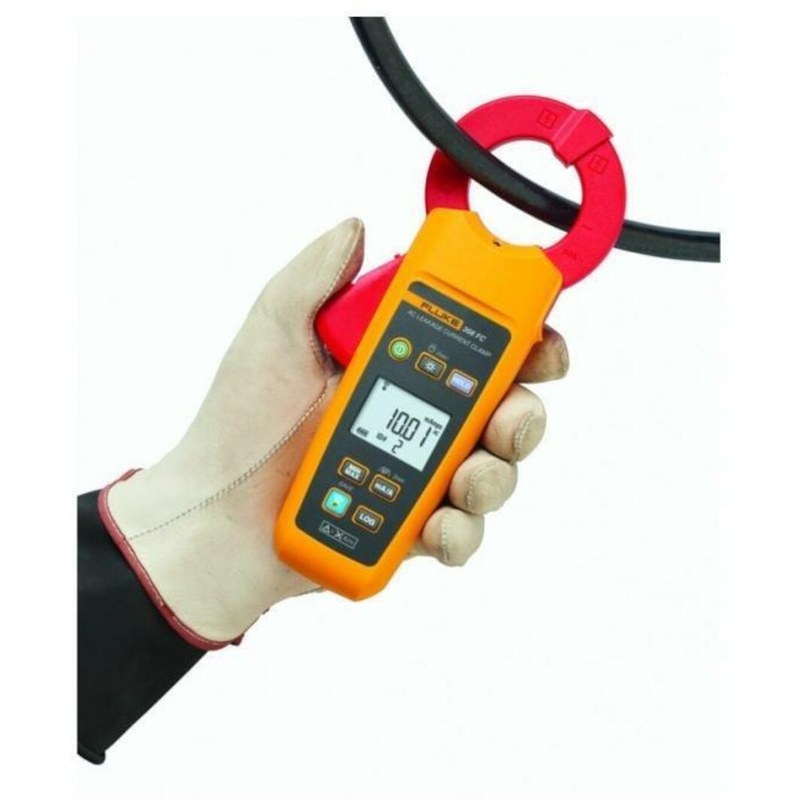

Fluke clamp meter — семейство переносных электроизмерительных приборов с разъемным магнитопроводом для измерения тока без разрыва цепи. Клещи применяют при обследовании распределительных сетей, приводов и силовых преобразователей. Модели различаются функциями, диапазонами и категориями перенапряжения; поэтому далее приведено описание класса с отдельным примером Fluke 325, а не единая спецификация семейства.
Метод измерения
Магнитопровод охватывает проводник; при переменном токе изменение магнитного потока создает пропорциональный измеряемому току сигнал. Датчик Холла в моделях для постоянного тока требует обнуления и чувствителен к внешним полям. Для измерения нагрузки губками охватывают один проводник. Клещевой метод не требует размыкания цепи. При охвате прямого и обратного проводников поля компенсируются. Напряжение, сопротивление, частоту, емкость и температуру измеряют щупами или датчиком, если режим доступен.
Измерительные возможности и параметры
Fluke 325 измеряет переменный и постоянный ток и имеет дополнительные функции мультиметра. Его пределы не распространяются на другие модели: перед работой сверяют маркировку, входы и условия эксплуатации. Основные параметры и режимы модели Fluke 325 включают:
- измерение переменного и постоянного тока клещами до 400 А,
- измерение переменного и постоянного напряжения до 600 В через входные гнезда,
- измерение сопротивления в диапазоне до 40 кОм и проверку электрической непрерывности,
- измерение емкости до 1000 мкФ и частоты до 500 Гц при соответствующем подключении,
- измерение температуры в пределах от −10 до +400 C с совместимым термопарным датчиком,
- максимальный диаметр охватываемого проводника около 30 мм,
- категории измерений CAT III 600 В и CAT IV 300 В для условий, указанных изготовителем.
Пределы относятся к разным режимам; разрешение и погрешность зависят от диапазона и формы сигнала. Для несинусоидального тока учитывают полосу частот и коэффициент амплитуды. При режиме True RMS прибор рассчитывает действующее значение переменного сигнала.
Конструкция и органы управления
Корпус объединяет рукоятки, рычаг раскрытия, магнитопровод, дисплей, переключатель и входные гнезда. Губки должны смыкаться полностью: загрязнение и перекос увеличивают погрешность. Маркировка задает пределы и категории конкретного прибора. Дисплей показывает значение и единицу. В зависимости от модели предусмотрены фиксация показания, подсветка, автоматическое выключение и индикация разряда батареи. Перед измерением осматривают корпус, щупы и губки, проверяют допустимость прибора для данной точки. Выбирают режим; для тока щупы обычно не нужны. Практическая последовательность измерений включает:
- проверку категории перенапряжения и номинального предела прибора относительно точки подключения,
- выбор режима переменного либо постоянного тока до охвата проводника,
- обнуление датчика постоянного тока, если оно предусмотрено конструкцией,
- раскрытие губок и размещение внутри одного проводника в центральной зоне магнитопровода,
- полное смыкание губок, выдержку времени установления показаний и фиксацию значения,
- снятие клещей с проводника до переключения на режим напряжения, сопротивления или емкости.
Сопротивление и непрерывность проверяют на обесточенном участке, конденсаторы предварительно разряжают. Напряжение измеряют параллельно цепи с учетом полярности; для частоты и емкости соблюдают схему модели.
Безопасность и эксплуатация
CAT III и CAT IV характеризуют применение в частях низковольтной установки с учетом импульсных перенапряжений. CAT IV относится к источнику, CAT III — к распределительным цепям и стационарному оборудованию. Категория не отменяет предельное напряжение. Прибор эксплуатируют в заданных температурных и влажностных условиях. Влага, стружка на магнитопроводе и загрязнение гнезд ухудшают измерения. При хранении провода отсоединяют, губки закрывают, корпус защищают от ударов; жидкость не должна попадать внутрь. Перед работой проверяют индикацию, губки, щупы и батареи. Сомнительные показания проверяют на известном источнике; период калибровки задает система качества предприятия.

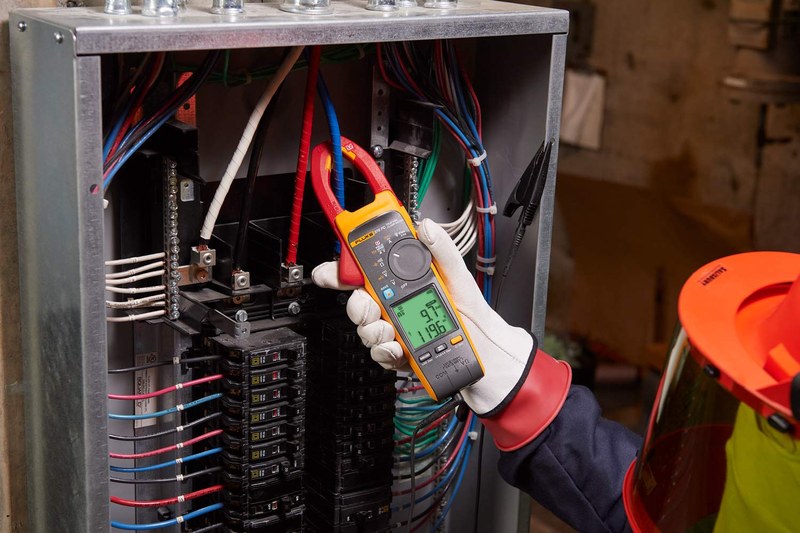

В распределительной сети клещи позволяют сравнивать фазные токи и выявлять несимметрию нагрузки. Фазы измеряют при сопоставимом режиме работы, поскольку пуск двигателя и изменение технологической нагрузки влияют на результат. При оценке учитывают схему соединения и тип нагрузки. Одиночный отсчет не описывает быстро меняющийся ток; для регистрации пускового максимума необходима соответствующая функция прибора. Перед серией проверяют ноль датчика. Если результат выходит за шкалу, работу прекращают и используют средство с подходящим пределом.
Таким образом, Fluke clamp meter позволяет измерять ток без размыкания цепи, а дополнительные режимы определяются конкретной моделью. В инженерной практике учитывают пределы, категорию перенапряжения, форму сигнала, положение проводника и состояние принадлежностей. Fluke 325 служит примером исполнения с пределом тока 400 А и напряжения 600 В; рабочие условия определяются маркировкой конкретного прибора. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для электротехнических задач. Поставка продукции Fluke через «Олниса» позволяет предприятиям включать необходимые средства контроля в производственные и эксплуатационные процессы. «Олниса» выступает поставщиком промышленного оборудования для объектов энергетики, промышленности и инженерной инфраструктуры.
