Сухоблочный калибратор Fluke 9100S для поверки температурных приборов

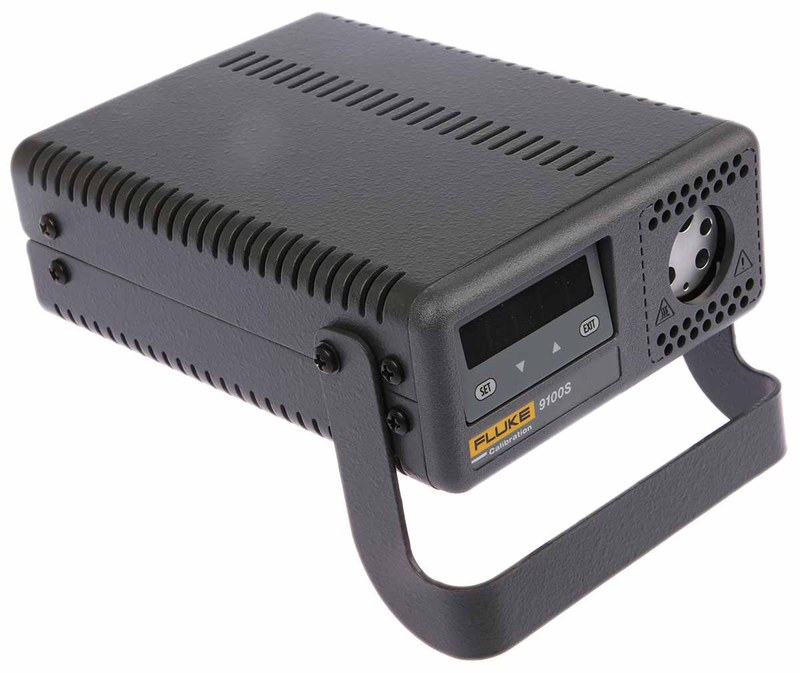

Fluke 9100S — сухоблочный температурный калибратор для проверки контактных термометров и датчиков в лабораторных и производственных условиях. Устройство создаёт стабильную температуру в металлическом блоке, где размещается сменная вставка с отверстием для зонда. Тепло передаётся датчику через стенки посадочного гнезда, благодаря чему можно сопоставлять его показания с контрольной температурой без жидкой рабочей среды. Компактный формат прибора позволяет проводить измерения рядом с технологическим оборудованием, если условия эксплуатации соответствуют требованиям безопасности и инструкции изготовителя.

Конструкция, блок и сменные вставки

Рабочая зона сформирована нагреваемым блоком с цилиндрическим посадочным местом. В сменную металлическую вставку помещают датчик; её отверстие выбирают в соответствии с диаметром зонда. Вставка обеспечивает механическую фиксацию и передачу тепла, а возможность замены позволяет применять один прибор для датчиков разной геометрии. При этом точность посадки имеет практическое значение: большой воздушный зазор ухудшает тепловой контакт, а чрезмерно тесное отверстие затрудняет ввод и может повредить чувствительную часть. Конструктивные узлы и факторы установки включают:

• электрический нагреватель, передающий тепловую энергию блоку,
• металлический блок, обеспечивающий тепловую инерцию и рабочую область,
• сменную вставку с отверстием, соответствующим диаметру проверяемого зонда,
• внутренний канал измерения, используемый системой регулирования,

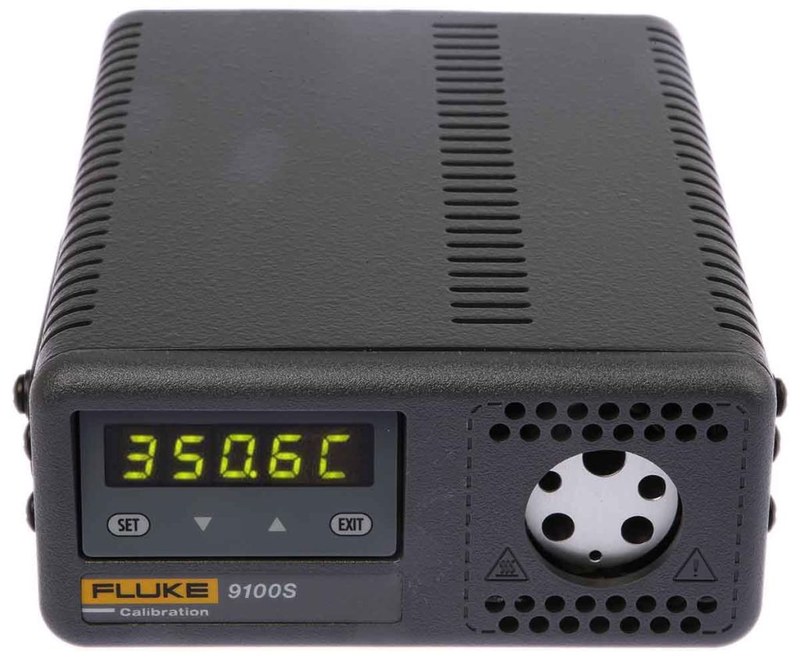

• панель с цифровой индикацией заданной и фактической температуры,
• механически устойчивую установку зонда без перекоса и упора его конца в дно.

Режимы и последовательность калибровки

Оператор вводит уставку с панели, после чего регулятор выводит блок на заданную температуру и поддерживает её. Рабочий цикл включает разогрев, стабилизацию, выдержку датчика, фиксацию показаний и контролируемое охлаждение. Время теплового равновесия зависит от массы и конструкции зонда, диаметра отверстия и разности начальной и заданной температур. Поэтому фиксированное короткое ожидание без контроля динамики показаний не гарантирует стабильного результата. Последовательность рабочего измерения включает:

• проверку корпуса, кабеля, гнезда и вставки на чистоту и механические повреждения,
• установку прибора на ровную устойчивую поверхность с достаточным теплоотводом,
• выбор вставки по диаметру зонда и ввод датчика на требуемую глубину,
• задание контрольной температуры внутри диапазона 35...350 C,
• ожидание стабилизации блока и теплового равновесия датчика,
• регистрацию уставки, показаний, времени выдержки и вычисленного отклонения,
• снижение температуры до безопасного уровня до извлечения горячей вставки.

Измерительный вывод строят по процедуре, принятой в системе менеджмента измерений предприятий и применимым требованиям к контролю средств измерений. Для каждой контрольной точки формируют бюджет неопределённости. В нём учитывают характеристику калибратора, неопределённость эталонного канала, повторяемость, неоднородность температурного поля, влияние посадки и считывание показаний. Погрешность проверяемого термометра нельзя отделить от ошибок установки, если зонд погружён на неодинаковую глубину или недостаточно выдержан.

Эксплуатация и безопасность

Перед серией испытаний проверяют отсутствие загрязнения и деформации отверстия. Зонд вводят без усилия и извлекают после снижения температуры, не касаясь горячего металла. Регулярная контрольная проверка самого калибратора по установленной на предприятии процедуре позволяет выявлять дрейф и подтверждать пригодность его измерительного канала. Конкретные интервалы обслуживания и допустимые условия хранения задаются документацией прибора и правилами метрологической службы. В рабочем протоколе целесообразно фиксировать:

• наименование и идентификационный номер калибратора и проверяемого датчика,
• тип вставки, диаметр отверстия, глубину погружения и контрольные точки,
• температуру окружающей среды, время стабилизации и показания каналов,
• вычисленное отклонение, оценку неопределённости и критерий решения.

Таким образом, Fluke 9100S — сухоблочный калибратор с диапазоном 35...350 C для воспроизводимой проверки контактных температурных датчиков. Практическая ценность прибора определяется стабильностью температурного режима, соответствием сменной вставки геометрии зонда и соблюдением последовательной процедуры измерения. При учёте неопределённости и документировании условий Fluke 9100S может применяться в инженерном контроле технологических измерительных каналов. Компания «Олниса» осуществляет поставку промышленного оборудования для производственных и измерительных задач. В поставляемую номенклатуру входят приборы для контроля технологических параметров. «Олниса» обеспечивает предприятия промышленного сектора необходимым оборудованием для оснащения измерительных участков.
