Тепловизор Fluke Ti110: современные технологии тепловизионного контроля

Fluke Ti110 — переносной тепловизор для обследования электрооборудования, механических узлов, зданий и технологических установок. Сам прибор регистрирует инфракрасное излучение поверхности и преобразует его в термограмму, позволяющую обнаружить локальный перегрев, охлаждение или неравномерное распределение температуры. Результат зависит от излучательной способности материала, отражённого фона, расстояния и режима работы объекта.

Измерительный принцип

Объектив направляет тепловое излучение на микроболометрическую матрицу. Электронный тракт преобразует сигналы пикселей в цифровое изображение, а экран отображает распределение кажущейся температуры в поле зрения. Осмотр ведут без контакта с поверхностью. Отклонения выявляют по температуре и разнице между однотипными элементами при сопоставимой нагрузке. К основным характеристикам Fluke Ti110 относятся:

• разрешение инфракрасного детектора 160 × 120 пикселей, или 19 200 измерительных элементов,
• диапазон температуры от −20 до +250 C,
• точность ±2 C или ±2 % показания — применяется большее значение,
• тепловая чувствительность NETD не хуже 0,1 C при температуре объекта 30 C,
• поле зрения штатной оптики около 22,5 по горизонтали и 31 по вертикали,
• пространственное разрешение IFOV около 3,39 мрад,
• частота обновления изображения до 9 Гц для соответствующей версии прибора.

Отражения, малая цель и нестабильная нагрузка снижают достоверность. Если деталь занимает менее одного пикселя, в измерение попадает излучение окружающих поверхностей. Малые клеммы обследуют с дистанции, при которой цель занимает несколько пикселей.

Оптика и отображение термограммы

Широкоугольный объектив охватывает значительную область оборудования, что удобно при осмотре шкафов, двигателей и трубопроводов. Фиксированный фокус требует выдерживать дистанцию для резкого изображения. Размытый контур затрудняет локализацию, а удаление уменьшает число пикселей на дефекте. При выборе ракурса учитывают угол обзора и отражающие поверхности. Прибор предлагает следующие способы визуального представления:

• инфракрасное изображение, в котором цветовая палитра кодирует температурный уровень,
• снимок встроенной камеры видимого диапазона для идентификации места обследования,
• режим IR-Fusion, совмещающий тепловой слой с видимыми деталями объекта,
• автоматическая либо ручная настройка температурного диапазона для усиления контраста,
• несколько палитр, позволяющих выбрать удобное отображение тепловых различий.

IR-Fusion связывает аномалию с клеммой, трубой или корпусом, но не повышает разрешение теплового детектора. Локализация ограничена оптикой и фокусировкой. Автоматическая шкала удобна для поиска, ручная — для сравнения кадров.

Параметры и методика измерения

Перед съёмкой задают коэффициент излучения поверхности и, когда это необходимо, учитывают отражённую кажущуюся температуру. Матовая окрашенная поверхность обычно излучает эффективнее полированного металла. Блестящий проводник способен отражать нагретые предметы и формировать ложный температурный максимум. Сравнивая фазы и контакты, фиксируют нагрузку, дистанцию, ракурс и настройки. Последовательность получения сопоставимой термограммы включает следующие операции:

• проверку устойчивости режима работы объекта и регистрацию нагрузки,
• выбор температурного диапазона, охватывающего ожидаемые значения,
• настройку излучательной способности и отражённой температуры с учётом материала,
• расположение камеры так, чтобы участок занимал несколько пикселей и не перекрывался препятствиями,
• сохранение теплового кадра, видимого изображения и условий обследования.

Маркер показывает температуру выбранного участка, а рисунок нагрева позволяет сравнить его с соседними компонентами. В отчёте указывают шкалу и условия съёмки. Причину дефекта устанавливают с учётом электрических измерений, схемы и нагрузки.

Конструкция и работа с данными

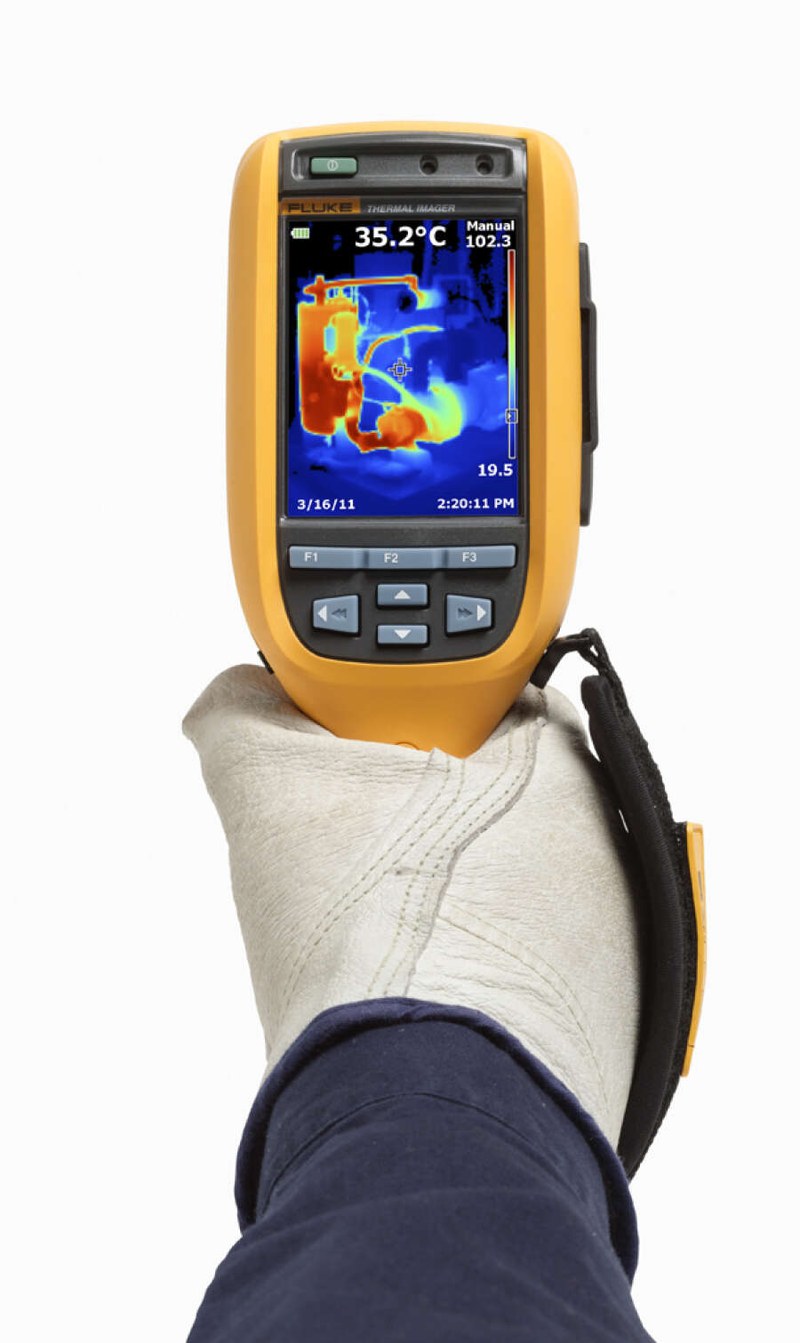

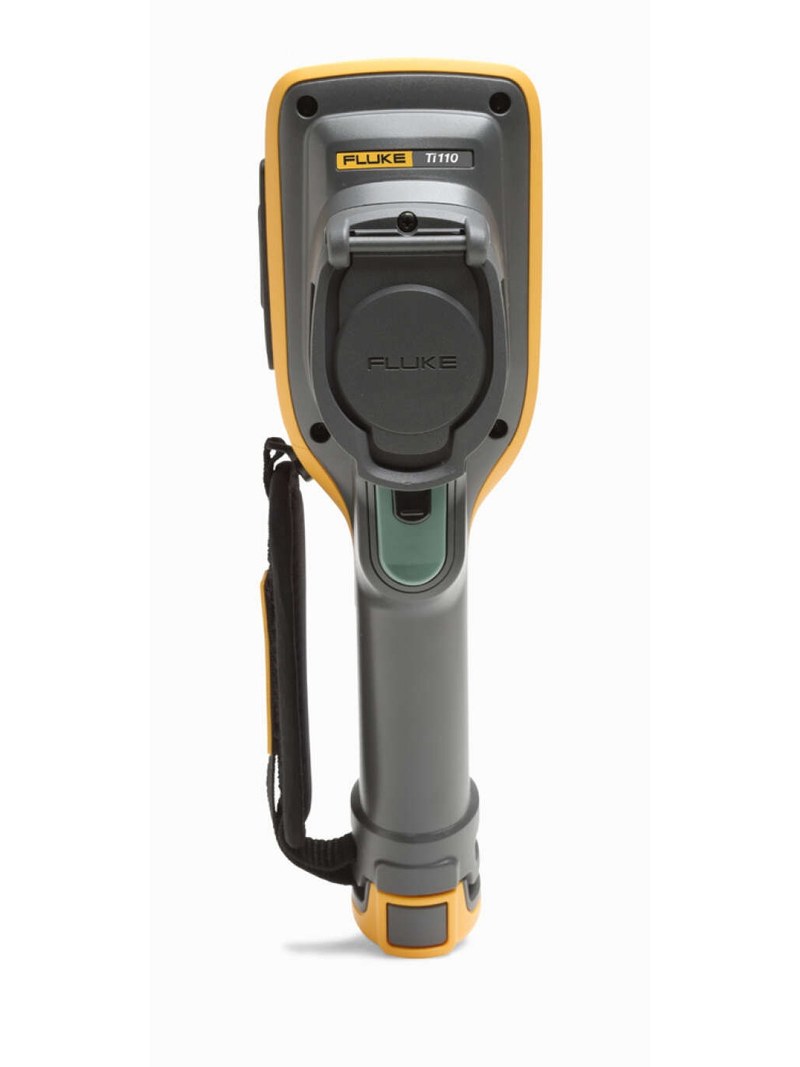

Ti110 выполнен в ручном корпусе с тепловым объективом, камерой видимого диапазона, цветным дисплеем и кнопочным управлением. Экран отображает термограмму в реальном времени, меню задаёт палитру и шкалу. Предусмотрены крепление ремешка и штативное гнездо. Основные средства отображения и регистрации включают:

• цветной дисплей диагональю около 3,5 дюйма с разрешением 320 × 240 пикселей,
• встроенную цифровую камеру видимого спектра разрешением около 3,1 мегапикселя,
• память для сохранения тепловых снимков и связанных с ними визуальных кадров,
• литий-ионный аккумулятор для автономной работы,
• интерфейс USB для переноса материалов на компьютер,
• программное обеспечение SmartView для просмотра и подготовки отчётов.

Комплектность и объём памяти зависят от исполнения и уточняются по паспорту. Аккумулятор заряжают штатным устройством. Оптическое окно защищают от загрязнения, влаги и царапин; удар или загрязнение ухудшают термограмму.

Области применения

Тепловизор применяют для поиска нагретых соединений, шин, предохранителей, выключателей, обмоток и корпусов электроприводов. В механике сравнивают подшипники, муфты и редукторы, на трубопроводах выявляют потери тепла. В зданиях оценивают теплоизоляцию при достаточной разнице температур внутри и снаружи. Солнце, ветер, конвекция, отражения и изменение нагрузки искажают результат. При верхнем пределе +250 C прибор не применяют для более горячих поверхностей. Разрешения 160 × 120 может быть недостаточно для мелких деталей с большой дистанции. Нельзя сокращать безопасное расстояние до токоведущих частей. Тепловизор не измеряет электрические параметры и температуру внутри непрозрачного объекта.

Таким образом, Fluke Ti110 объединяет измерение инфракрасного излучения, видимую съёмку и средства совмещения изображений. Детектор 160 × 120 пикселей, диапазон от −20 до +250 C и IR-Fusion обеспечивают документирование теплового состояния поверхностей. Достоверность зависит от настроек и режима работы объекта. Компания «Олниса» поставляет промышленное оборудование, включая тепловизоры Fluke Ti110, предприятиям и инженерным службам.
