Осциллограф GW Instek GDS-71102B: технические характеристики и функциональные возможности

Цифровой осциллограф GW Instek GDS-71102B предназначен для анализа электрических сигналов в лабораторных, наладочных и производственных измерениях. Прибор оснащен двумя аналоговыми каналами, имеет полосу 100 МГц и регистрирует временные процессы для визуализации и измерения. Он позволяет сопоставлять входное воздействие с реакцией узла и оценивать переходные режимы. Достоверность зависит от масштаба, запуска, щупа и безопасного подключения.

Измерительный тракт

GDS-71102B преобразует аналоговое напряжение на входе в цифровую запись и отображает ее как функцию времени. Два канала позволяют одновременно наблюдать, например, управляющий импульс и отклик силового каскада. Полоса 100 МГц задает частотный диапазон анализа; точность также зависит от компенсации щупа и подключения. К основным характеристикам модели относятся:

• количество аналоговых входов — два канала с независимой настройкой,
• полоса пропускания — 100 МГц,
• частота дискретизации в реальном времени — до 1 Гвыб/с,
• глубина памяти — до 10 млн точек,
• дисплей — цветной TFT, диагональ 8 дюймов, разрешение 800 × 600 точек,
• форм-фактор — настольный прибор с входными разъемами BNC на передней панели.

Вертикальная система задает чувствительность в вольтах на деление и положение нуля, а смещение перемещает трассу. Коэффициент пробника в настройках должен соответствовать щупу: несовпадение при 10:1 дает десятикратную ошибку амплитуды. Компенсация щупа и короткое заземление уменьшают ложные выбросы.

Оцифровка и временное представление

Преобразователь регистрирует напряжение через равные интервалы: при 1 Гвыб/с интервал равен 1 нс. Различимость коротких особенностей зависит также от полосы, длительности записи и помех, поэтому оценивать фронт только по числу точек нельзя. Горизонтальный масштаб, временной ноль и запуск задают временное представление. Увеличенный участок показывает задержку, длительность импульса, звон и фронт; общая запись сохраняет контекст. Память до 10 млн точек поддерживает длительный захват с последующим просмотром фрагмента. Длительность зависит от дискретизации, активных каналов и режима захвата.

Запуск и устойчивое наблюдение

Система запуска задает условие фиксации осциллограммы и стабилизирует повторяющийся процесс. Настраивают уровень, направление фронта и режим обновления. Неверный уровень вызывает потерю синхронизации или запуск по помехе. Одиночный режим сохраняет разовый переходный процесс. В инженерной практике используют следующие условия запуска:

• по фронту — захват при пересечении заданного уровня в выбранном направлении,
• по длительности импульса — выделение импульсов с шириной, удовлетворяющей установленному условию,
• по сигналу другого канала — синхронизация одного процесса относительно второго,
• однократный режим — регистрация отдельного переходного события с остановкой развертки,
• автоматический режим — обновление изображения при отсутствии подходящего события запуска.

Набор типов запуска зависит от реализации прибора. При измерении временного сдвига учитывают задержку, внесенную настройкой запуска. Для регистрации выброса выбирают достаточную длительность захвата и сохраняют событие без перезаписи.

Измерения и обработка сигналов

Осциллограф визуализирует и рассчитывает амплитудные и временные параметры. Автоматические измерения ускоряют проверку, но чувствительны к границам записи и помехам. Курсоры позволяют задать точки интервала для одиночных импульсов и переходных процессов. В измерительной практике востребованы следующие операции:

• определение размаха, среднего, максимального и минимального значений напряжения,
• расчет периода, частоты, длительности импульса и скважности,
• оценка времени нарастания и спада между заданными долями амплитуды,
• измерение задержки или временного сдвига между каналами курсорами,
• математическая обработка каналов и анализ спектрального состава при доступной функции FFT.

Спектральное представление выявляет гармоники и составляющие коммутации, но зависит от длины записи, дискретизации и окна. Оно не заменяет анализатор спектра для нормированной оценки. Вычитание каналов не создает гальванической развязки и не отменяет предельное напряжение каждого входа относительно земли.

Подключение и эксплуатация

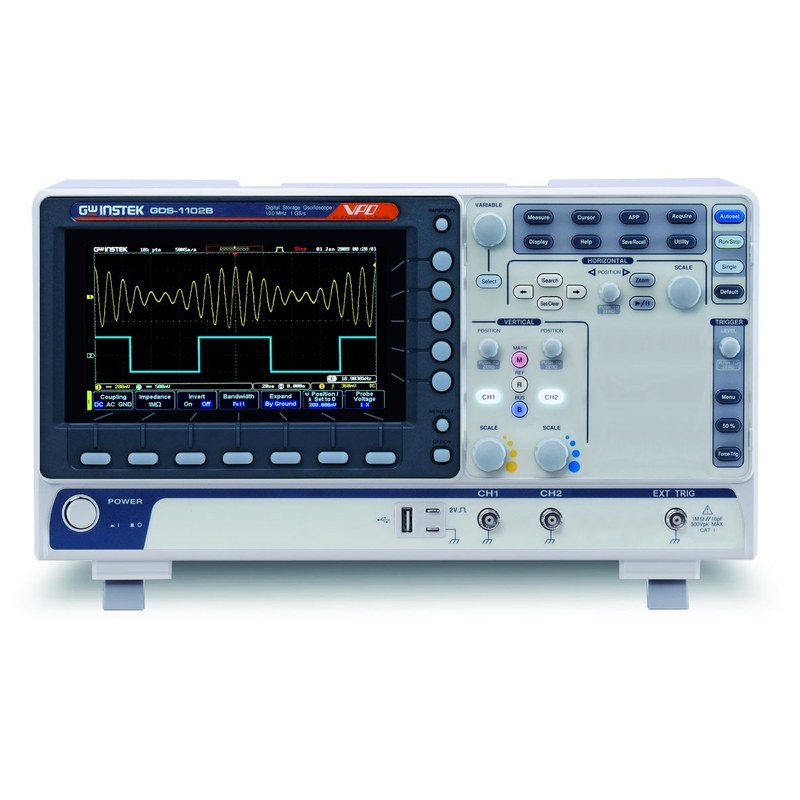

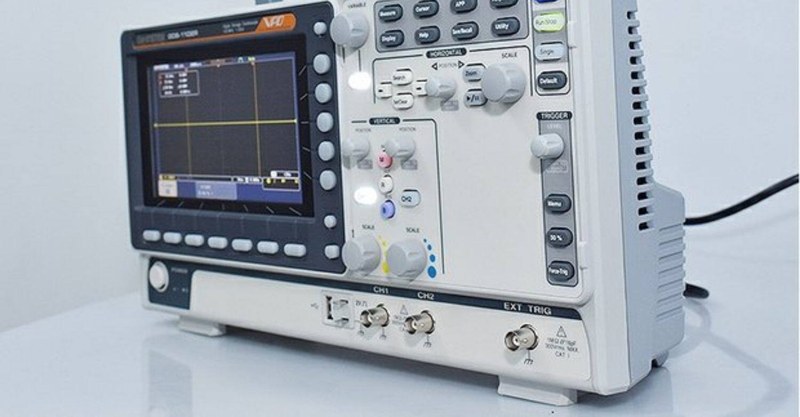

Перед подключением оценивают напряжение в исследуемой точке и ее связь с защитным заземлением. Общий провод обычного щупа соединен с землей осциллографа; присоединение его к точке под сетевым потенциалом может вызвать короткое замыкание. Для плавающих цепей используют подходящий дифференциальный либо изолированный измерительный тракт требуемой категории безопасности. Защитное заземление корпуса отключать нельзя. Проверяют изоляцию кабеля, компенсацию щупа и допустимый входной уровень. Пробник 10:1 снижает нагрузку на цепь и сигнал на входе в десять раз. Для повторяемости фиксируют масштабы, коэффициенты пробников, дискретизацию, длительность записи и запуск. На передней панели расположены дисплей, входы и органы управления каналами, разверткой и запуском. При наличии интерфейса осциллограммы сохраняют для сравнения, указывая точку подключения, тип щупа и режим измерения. Для сравнения каналов важны общая точка отсчета, одинаковый коэффициент пробников и стабильность сигнала.

Таким образом, GW Instek GDS-71102B — двухканальный цифровой осциллограф с полосой 100 МГц, частотой дискретизации до 1 Гвыб/с и памятью до 10 млн точек. Сочетание запуска, визуального захвата, автоматических измерений и анализа формы сигнала делает прибор применимым при наладке электронных узлов и исследовании переходных процессов. Надежность инженерного вывода требует учитывать ограничения входного тракта, свойства измерительного щупа и правила безопасного подключения. Компания «Олниса» осуществляет поставку промышленного оборудования, включая измерительные приборы для производственных и инженерных задач. Поставка GW Instek GDS-71102B через «Олниса» позволяет предприятиям оснащать стенды инструментами контроля электрических сигналов и технологических режимов.
